Стенд для настройки зажигания Д из точила.

( 1, 2, 3 ... 9, 10, 11  След. )
Начать новую тему   Ответить на тему Подписчиков (7)
Форум » Мастерская » Стенд для настройки зажигания Д из точила.
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 435
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:45 / 21.11.11 | Последний раз редактировалось: omich (17:21 / 22.10.15), всего редактировалось 3 раз(а)

Недавно для дома приобрел такое точило. И вот понадобилось сделать стенд для настройки электронного зажигания. Сразу вспомнил про него, т.к. диаметр вала у него 10 мм , то магнит садится без биений, а с витком изоленты вообще плотно.
Из положительных моментов оказалось еще и то, что центрировать магнит вообще не пришлось. Диаметр посадочного отверстия держателя сальника и подковы Д6 оказался как раз таким, что сел на фаску выступа на двигателе точила. Осталось только из 8 мм фанеры вырезать необходимого размера "подставку". Держатель сальника и подковы прикреплен на 4 коротеньких мебельных шурупа к фанере и последняя прикреплена на 2 шурупа вместо кожуха шлифовального круга.

Вот в итоге что получилось(на фото еще не намотанная подкова с подложенным сердечником):
Стенд для настройки зажигания Д из точила.

Обороты регулируются плавно почти от нуля и до... ...Дэшка так наверно ни когда не раскрутится(написано 10 тыс, но частотомером не проверял). Т.к. магнит сел очень точно, то при любых оборотах вибрации не происходит и даже на максимуме оборотов. Короче теперь зажигание можно испытать как надо. Smile
А основная прелесть этой конструкции в том, что вернуть точило в его первоначальное предназначение можно в течении нескольких минут.
Вот еще фотка без подковы:
Стенд для настройки зажигания Д из точила.
Онлайн-статус
Pedro de Pakas

Посмотреть профиль Отправить личное сообщение
На форуме с 13.09.2008, cообщений 958, возраст 28
Санкт-Петербург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:55 / 21.11.11

Возможность разглядеть на фотографиях хлебную крошку между клавишами Щ и З это конечно замечательно, но я бы посоветовал всё таки пользоваться масштабированием изображений.

Для полного счастья стенд ещё надо оснастить тахометром, а то толку мало Wink
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 435
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:01 / 21.11.11

Pedro de Pakas писал(а):
...хлебную крошку между клавишами Щ и З...
Чтобы подсвеченная внутренней подсветкой клавиатуры пылинка не отвлекала - фотка подрезана. Wink
Pedro de Pakas писал(а):
Для полного счастья стенд ещё надо оснастить тахометром, а то толку мало Wink

В качестве тахометра будет осциллограф при налаживании зажигания или частотомер.
Онлайн-статус
planer

Посмотреть профиль Отправить личное сообщение
На форуме с 20.11.2009, cообщений 196
Город мастеров 71
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:48 / 21.11.11

omich, поздравляю, отличный стенд!
Ждём испытаний зажигания. Cool
Онлайн-статус
qwant

Посмотреть профиль Отправить личное сообщение
На форуме с 27.12.2008, cообщений 217
Н. Новгород.
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:03 / 21.11.11

Ждём.....!
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 435
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:20 / 21.11.11

qwant писал(а):
Ждём.....!

Испытания будут и со всеми подробностями. Wink Мне самому очень интересно выжать максимум мощности с подковы.
Намоточный станок тоже уже смастерил:
Стенд для настройки зажигания Д из точила.
Онлайн-статус
Абрис

Посмотреть профиль Отправить личное сообщение
На форуме с 26.03.2009, cообщений 307, возраст 34
Жуковский Мос. обл.
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:20 / 21.11.11

Креативно.
Неужто скоро нас снова ждут таблицы, графики и диаграммы, прямо как в старые - добрые времена, когда электронным зажиганием для дэшки занимальсь Хаммер, Филин и Уст?
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 435
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:46 / 21.11.11 | Последний раз редактировалось: omich (17:23 / 22.10.15), всего редактировалось 2 раз(а)

Абрис писал(а):
Креативно.
Неужто скоро нас снова ждут таблицы, графики и диаграммы, прямо как в старые - добрые времена, когда электронным зажиганием для дэшки занимальсь Хаммер, Филин и Уст?
Будут и осциллограммы процессов. Wink
Я раньше не участвовал в той исследовательской деятельности из-за отсутствия техники, но было очень интересно, а теперь и у меня появилась возможность. Мне даже интересно получить разницу снимаемой мощности со стандартной подковы и с подложенным железом, поэтому мотать буду обе подковы.
Донором железа выступил noname дроссель. Железа добавилось довольно много.
Остатки железа от перемычки дросселя видны на фотке:
Стенд для настройки зажигания Д из точила.
Онлайн-статус
Абрис

Посмотреть профиль Отправить личное сообщение
На форуме с 26.03.2009, cообщений 307, возраст 34
Жуковский Мос. обл.
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:07 / 21.11.11

Как сказал бы Льюис Кэрролл, все чудесатее и чудесатее!

Надеюсь вы помните, что между пластинами не должно быть электрического контакта Wink .

Жаль провода поместится гораздо меньше, даже если мотать впритык к магиту, да и картер под подковой будет близко к обмотке.

Проблема у дэшки не в слабом железе подковы, а в слабом магните. Хорошую искру, получить можно, а вот достойный свет почти нереально.
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 435
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:52 / 21.11.11

Абрис писал(а):
Как сказал бы Льюис Кэрролл, все чудесатее и чудесатее!
Зима, особо занятся в выходные нечем. Время для творчества.
Абрис писал(а):
Надеюсь вы помните, что между пластинами не должно быть электрического контакта Wink .
Вообще-то ламповые усилители раньше делал, а основная сложность в них была правильная намотка трансформаторов.
Что-то еще помню. Wink
Абрис писал(а):
Жаль провода поместится гораздо меньше, даже если мотать впритык к магиту, да и картер под подковой будет близко к обмотке.
А вот и посмотрим сколько влезет. Секции все-таки, думаю, поделить на зарядную и световую обмотки. Кстати, для примера на что ориентироваться, у меня только кусочек каркаса обмотки подковы(на фотках виден), т.к. живого мотора тут у меня нет. Кто бы, плиз, померял расстояние от плоскости подковы до картера. ...или там как раз толщина подководержателя? У меня остаток каркаса выступает над плоскостью подковы чуточку больше его толщины. Вот не помню, там впадины нет в картере под катушкой?
Абрис писал(а):
Проблема у дэшки не в слабом железе подковы, а в слабом магните. Хорошую искру, получить можно, а вот достойный свет почти нереально.
Постараемся выжать максимум с одного периода.
Онлайн-статус
Абрис

Посмотреть профиль Отправить личное сообщение
На форуме с 26.03.2009, cообщений 307, возраст 34
Жуковский Мос. обл.
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:27 / 21.11.11

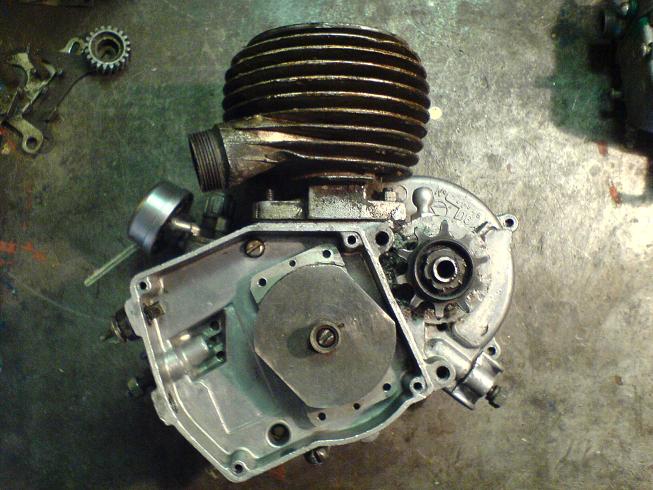

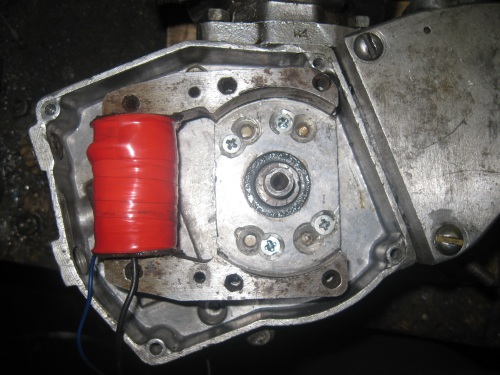

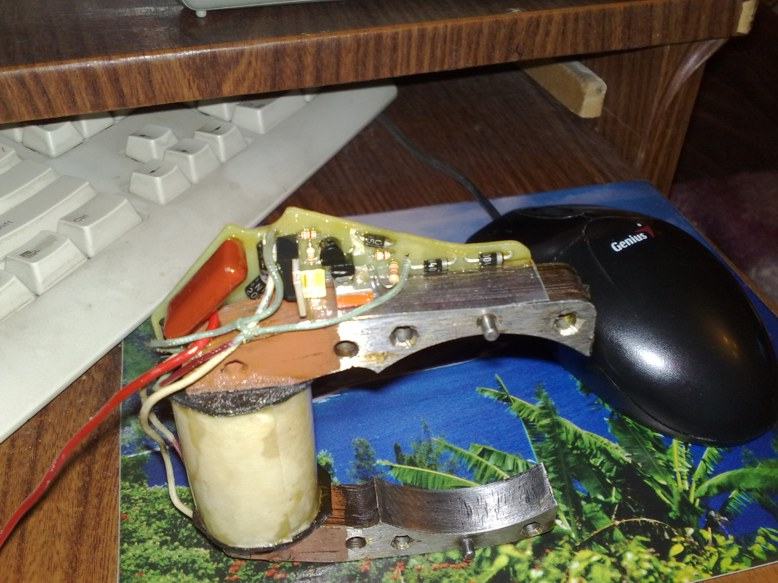

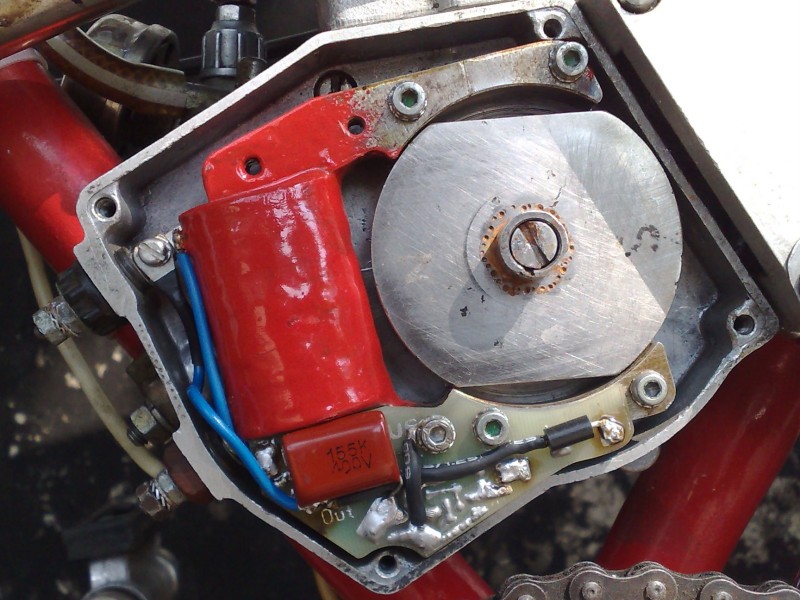

Может эти фото помогут:

Стенд для настройки зажигания Д из точила.


Стенд для настройки зажигания Д из точила.


Стенд для настройки зажигания Д из точила.


Стенд для настройки зажигания Д из точила.


Стенд для настройки зажигания Д из точила.



Пожалуй, на вашей "усиленной" подкове лучше всего намотать одну низковольтную обмотка на 6 или 12В, а для зажигания повышать напряжение трансформатором.
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 435
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:31 / 21.11.11

Абрис писал(а):

Пожалуй, на вашей "усиленной" подкове лучше всего намотать одну низковольтную обмотка на 6 или 12В, а для зажигания повышать напряжение трансформатором.

До лета еще долго. Все попробуем, вот только трансформатором не хочется ухудшать компактность и повторяемость схемы. Wink
За фотки спасибо! Хоть и не очень глубокая, но есть там впадина. Держатель подковы и сальника ровно 6 мм, а каркас катушки, кусок которой у меня остался, выступает приблизительно на 8 мм. Судя по фоткам, впадина там миллиметра 3 есть наверно, т.е. в итоге около 9-ти мм имеем. Вот бы точно замерить глубину?
Онлайн-статус
aattaass

Посмотреть профиль Отправить личное сообщение
На форуме с 13.11.2009, cообщений 1
Санкт Петербург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:24 / 07.12.11

Добрый всем день.
В журнале "Катера и яхты" №2 за 80 год есть интересная статья. Называется: ЭВМ, пила и магнето. Там описывается доработка магнето подвесного мотора. Делается пропил в магнитопроводе. Для Ваших экспериментов может быть интересно, тем более, что результаты там у людей неплохие.
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 435
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:37 / 12.12.11 | Последний раз редактировалось: omich (17:26 / 22.10.15), всего редактировалось 1 раз

aattaass писал(а):
... Делается пропил в магнитопроводе. Для Ваших экспериментов может быть интересно, тем более, что результаты там у людей неплохие.
Вот уж не знаю где нам то пропилы на подкове делать? Very Happy Она и так довольно странной формы, а напряжение с нее снимается вообще даже не синусоида, а отдаленно ее напоминающее.

Упомянутая статья:

Стенд для настройки зажигания Д из точила.
Онлайн-статус
planer

Посмотреть профиль Отправить личное сообщение
На форуме с 20.11.2009, cообщений 196
Город мастеров 71
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:25 / 14.12.11

Занятная статейка. Вот почему над Кротячим маховиком инженеры так изгалялись, я думал за одну искру боролись, а они третью гармонику Фурье усиливали Laughing .
А кто-нибудь знает чередование полюсов в маховике Нептуна?
