[quote="omich"]
Mahovik писал(а):
Супер!!!
Теперь можно уже и плату рисовать. Smile

жду с нетерпением! Very Happy
Онлайн-статус
Mahovik

Посмотреть профиль Отправить личное сообщение
На форуме с 08.08.2006, cообщений 463
с.Семеновка, АР Крым
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 12:36 / 20.06.12

Вопрос к omich - не могу найти даташит на диоды VD4-VD5, шо это за загадочный диод такой D07?
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 436
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 13:05 / 20.06.12 | Последний раз редактировалось: omich (13:24 / 20.06.12), всего редактировалось 1 раз

Mahovik писал(а):
Вопрос к omich - не могу найти даташит на диоды VD4-VD5, шо это за загадочный диод такой D07?

Конкретно у меня стоят: D07 - 15 1500V 1.5A.
Можно что-нибудь и попроще типа FR307, мне просто под руку попались с длинными ножками удобными для навесного монтажа. Smile

ЗЫ. И вообще, на схеме можно все детали заменять похожими аналогами, а не пытаться искать ровно такие же. Я сам практически никогда не следую схеме, а подбираю подходящие детали из наличия. Smile К примеру C547B и C556B заменяются нашими КТ3102 и КТ3107, т.к. в одновибраторе желательно применить транзисторы с большим h21э. С945 тоже КТ3102 или даже КТ315, С2335 меняем на добытые из лампы J10003 и т.д. Smile
Онлайн-статус
Mahovik

Посмотреть профиль Отправить личное сообщение
На форуме с 08.08.2006, cообщений 463
с.Семеновка, АР Крым
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 13:23 / 20.06.12

Спасибо!)) И маленькая просьба.... Пожалуйста, если можно, пиши название деталей полностью... А то некоторые находятся легко и однозначно, а в некоторых случаях приходится выбирать из нескольких не совсем аналогичных вариантов...
westfly

Посмотреть профиль Отправить личное сообщение
На форуме с 02.09.2009, cообщений 28
Камышин Волгоградская обл
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:33 / 20.06.12

а получится это все под крышку зажигания поместить?
Онлайн-статус
Дмитрий 67

Посмотреть профиль Отправить личное сообщение
На форуме с 17.03.2008, cообщений 777
Откуда: Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:19 / 20.06.12

Похоже что про " под крышку " - речи уже не идёт. Но всё сможет поместиться в небольшом ящике на багажнике. Кстати - если туда прибавить АКБ 12 В 5 А /ч от скутера - зажигание будет работать лучше а фара светить ярче. И вес возрастёт не значительно. Всё равно вес будет меньше чем у карпат...

Если ещё добавить генератор с ремённым приводом - который ставил себе дедушка Вагнер - то и с подзарядкой АКБ дело возможно пойдёт на лад...
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 436
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:56 / 20.06.12

Дмитрий 67 писал(а):
Похоже что про " под крышку " - речи уже не идёт.

Да там не так много и деталей то. Смотрим фотку внизу. Если развести аккуратно плату, то вполне может поместиться. Для относительно крупногабаритных деталей типа трансформатора на кольце и искрового конденсатора и конденсатора по питанию есть место, где обычно стоит конденсатор при контактном зажигании, а остальных деталей там не так много и остается. При желании можно упихнуть. Схема фары вообще в фару спрячется.

Дмитрий 67 писал(а):

Если ещё добавить генератор с ремённым приводом - который ставил себе дедушка Вагнер - то и с подзарядкой АКБ дело возможно пойдёт на лад...

Я же где-то чуть ранее в этой же теме говорил, что подключал аккумулятор и с моей мощной фарой вся схема потребляла 1,2 ампера на холостых оборотах, а когда даешь оборотов чуть выше средних, то аккумулятор уже не разряжается, а заряжается, т.е. тока Дэшкиного магнето хватает и на такой зверский свет и на зажигание и еще и на заряд аккумулятора и это практически со стандартной подковой Д8Э, т.е. ни каких дополнительных генераторов и не нужно. ...а тем более, если не делать такой мощный свет, а что-нибудь поменьше, то заряд еще и ограничивать придется или реле-регулятор придумать от перезаряда аккумулятора.
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 436
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:24 / 20.06.12

Ну а под крышку, чтобы совсем не напрягаться, чтобы однозначно влезло Question

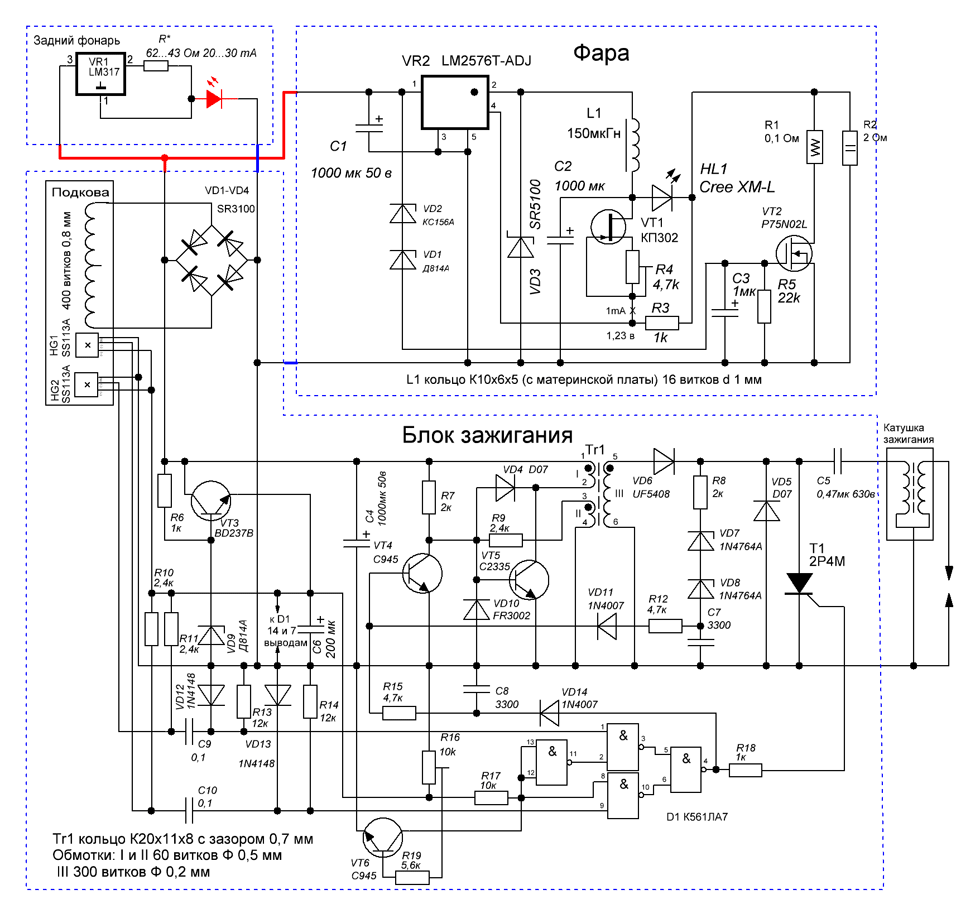

Я тут подумал: Датчик холла классно работает и что если его прикрутить к схеме Кванта №4? Very Happy

Зажигание для Д с преобразователем напряжения

Достоинства очевидны: Простота конструкции, мало деталей и в основном ширпотреб добываемый из сгоревшей энергосберегающей лампы, подкову мотать НЕ НАДО, магнит разворачивать НЕ НАДО, искра зверская и с минимальных оборотов, наличие хорошего света, да и аккумулятор кому захочется можно очень просто подключить. Ну а то, что АУОЗ не будет, так на кулачках его и так не предусматривали конструкторы мотора.

ЗЫ. И вообще-то, ни кто не отменял, что можно поставить несколько датчиков холла и коммутировать их простейшей схемой и тогда будет АУОЗ.
daurenmukushev67

Посмотреть профиль Отправить личное сообщение
На форуме с 24.03.2012, cообщений 128, возраст 56
Семей
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:18 / 20.06.12

Опаньки! Это схема нравиццо... Секвестрированный вариант...
Тут само по себе в голову лезет такая идея: раз уж схема потребляет немного, то питающую схему обмотку надо мотать проводом 0,3-0,5 и поменьше витков, чтобы для второй, световой обмотки осталась много места. Шоб ее можно было мотать толстым проводом.
Вааще, в моих планах, если схема потребляет такой мизер, то ее вполне может осилить дополнительный боковой статор, чем сейчас занимаюсь. А подкову целиком оставить для света. Перемотай ее более толстым проводом - и хоть лампы, хоть СВД, хоть на подзарядку АКБ.
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 436
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:40 / 20.06.12 | Последний раз редактировалось: omich (12:50 / 02.07.12), всего редактировалось 3 раз(а)

omich писал(а):

ЗЫ. И вообще-то, ни кто не отменял, что можно поставить несколько датчиков холла и коммутировать их простейшей схемой и тогда будет АУОЗ.

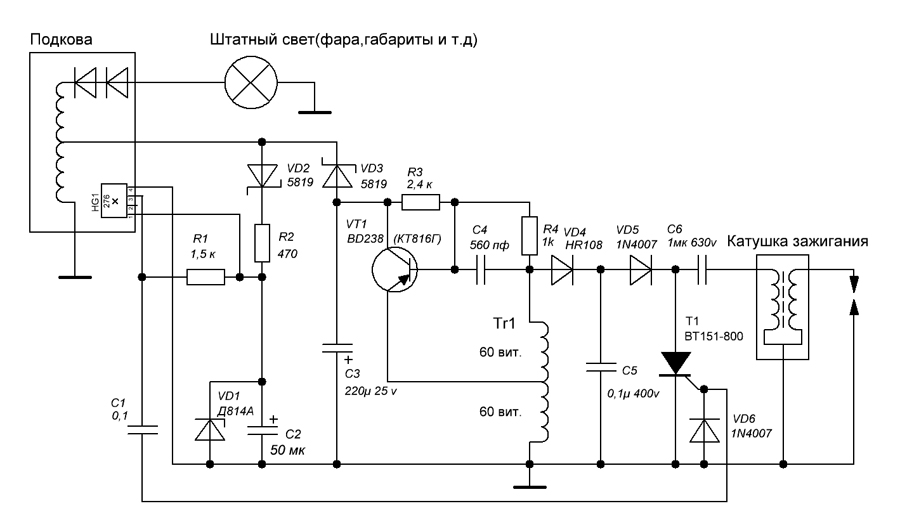

Приблизительно вот так, если 2 датчика холла, к примеру на 10 и на 30 градусов, а R9 настроить момент переключения: Very Happy

Зажигание для Д с преобразователем напряжения
daurenmukushev67

Посмотреть профиль Отправить личное сообщение
На форуме с 24.03.2012, cообщений 128, возраст 56
Семей
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:22 / 20.06.12

Кстати, в этой схеме зачем диоды в световой обмотке? Есть датчик Холла, зачем бояться смещения угла? Можно использовать на свет обе полуволны!
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 436
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:37 / 20.06.12

daurenmukushev67 писал(а):
Кстати, в этой схеме зачем диоды в световой обмотке? Есть датчик Холла, зачем бояться смещения угла? Можно использовать на свет обе полуволны!

Это подкова БЕЗ какой-либо переделки. В самом первом посту темы Квант прямо на картинках показал как избавиться от этих диодов и, конечно, с холлами можно грузить обмотку по-полной, лишь бы на зажигание чуточку оставалось, ну и если применять схему переключения датчиков зависящую от напряжения, то надо это учитывать.
kales57

Посмотреть профиль Отправить личное сообщение
На форуме с 24.02.2010, cообщений 163, возраст 57
Орел
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:43 / 20.06.12

Подскажите,а ДХ 277 подойдёт?
westfly

Посмотреть профиль Отправить личное сообщение
На форуме с 02.09.2009, cообщений 28
Камышин Волгоградская обл
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:48 / 20.06.12

Ну вы блин даёте! Давайте остановимся на чём-нибудь. Желательно и ауоз и свет,и деталюх поменьше.А еще лучше разработать типа Мастер Кит,чтоб желающие могли собрать или приобрести готовые комплекты. Можно мысль развить дальше(клиенты,заказы,минипроизводство).
Онлайн-статус
omich

Посмотреть профиль Отправить личное сообщение
На форуме с 05.09.2011, cообщений 436
Железнодорожный
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:30 / 20.06.12 | Последний раз редактировалось: omich (09:36 / 28.06.12), всего редактировалось 1 раз

kales57 писал(а):
Подскажите,а ДХ 277 подойдёт?
Судя по даташиту он одинаков с 276-м, который отлично работает, значит подойдет. Если честно, то все холлы, которые мне попали в руки, отлично подходят за той лишь разницей, что минимальное рабочее напряжение у них немного разное. К примеру 276-й уже выдает импульсы при 2,8 вольта, а TLE4905L приблизительно с 3,2 вольт, т.е. зажигание будет начинать искрить с чуточку более высоких оборотов, которые все-равно значительно ниже ХХ Дэшки.
westfly писал(а):
Ну вы блин даёте!...
Very Happy
Забыл добавить, что схему можно и к Д6 подкове подцепить, используя только низковольтную обмотку, и даже свет будет, но, естественно, тогда свет будет слабее, чем с Д8 подковой, но никаких дросселей и диодов уже не понадобится, чтобы снимать ток на свет.
