Всё началось 23 декабря.

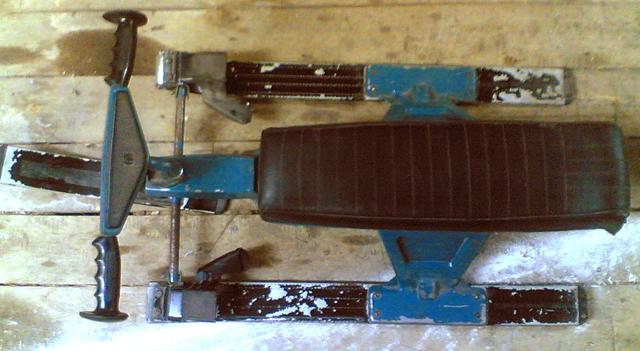

В этот зимний вечер я пошёл к другу в гости,ну мы посидели. Попили чаю. Потом залазив на чердак, я увидел снегокат. Постояв, помёрзнув на крыше дома. Я купил снегокат у него за "Одну копейку".

Зима. Снегокат!


Принеся находку на домой, я приступил к его чистке от многолетней пыли.

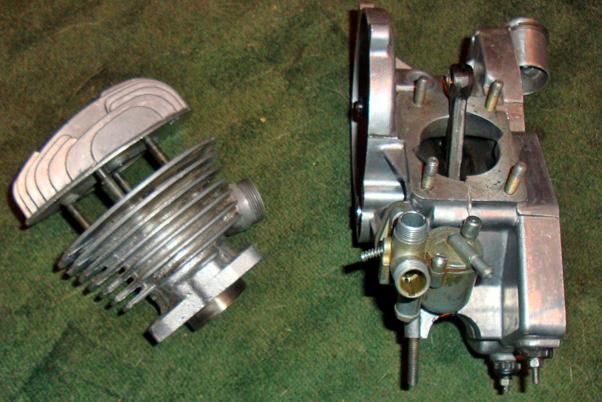

В наличии был почти собранный Д-8
Зима. Снегокат!

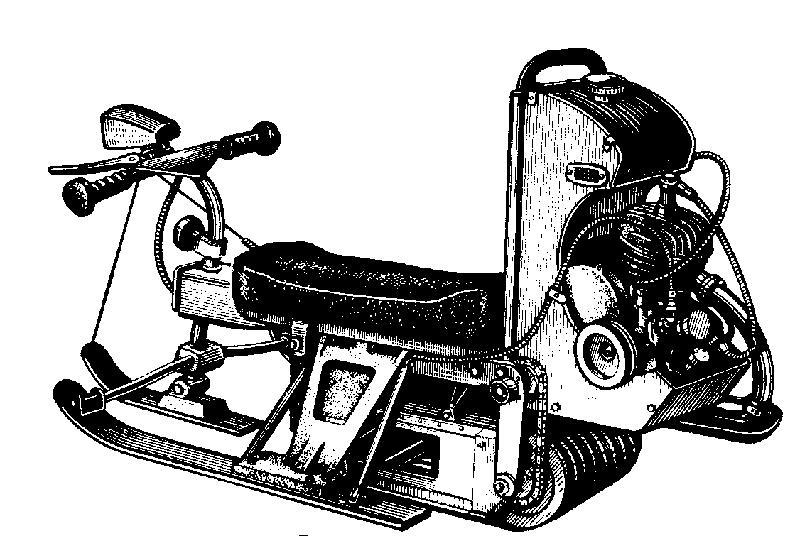

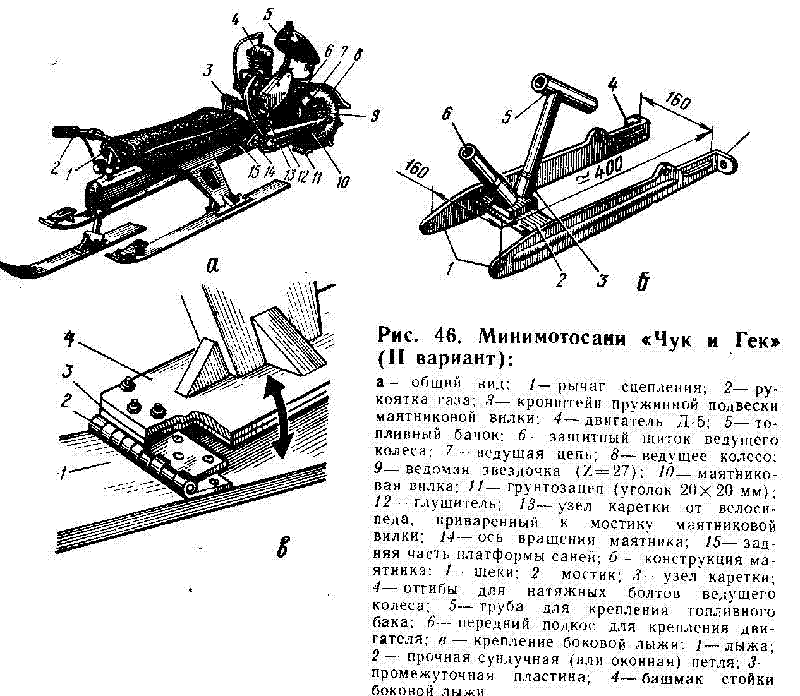

Долго думал о самой системе движителя,и крепления двигателя.
было несколько вариантов:

Зима. Снегокат!

Но так как гусинецу замудрённо делать,я рассматривал второй вариант.
Зима. Снегокат!

Отталкиваясь от всех этих вариантов,мной был разработан проект.Поработав немного головой и в фотошопе получил то что хотел.
Зима. Снегокат!

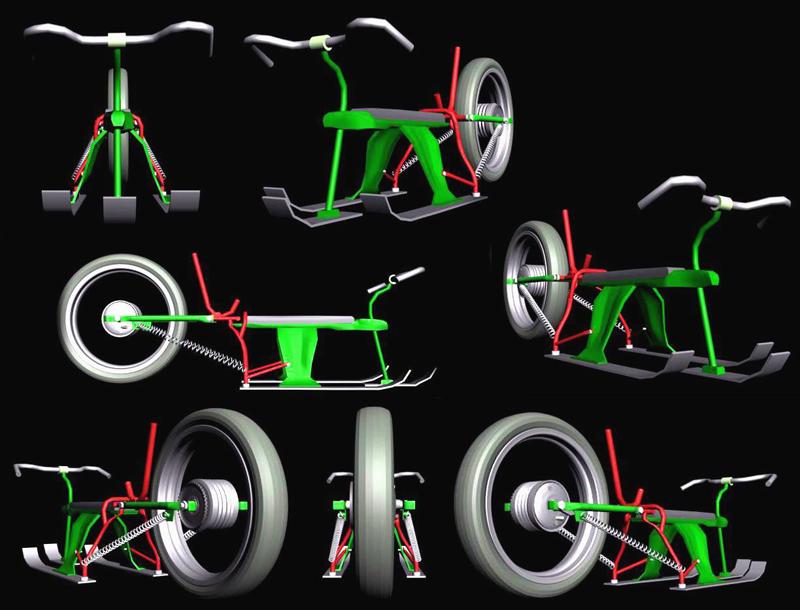

Для самого себя же, сделал небольшую модель снегоката в 3D графике.
Зима. Снегокат!

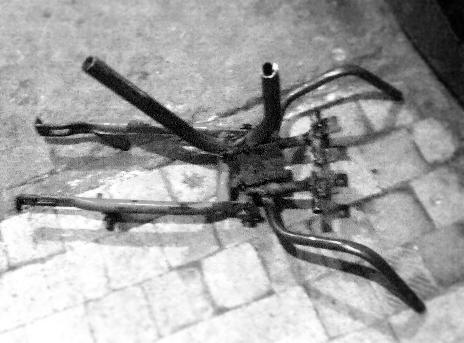

Через некоторый простой проекта (новогодние выходные), и трёх дневная работа со сварщиком всего по одному часу дала вот такой результат:
Зима. Снегокат!

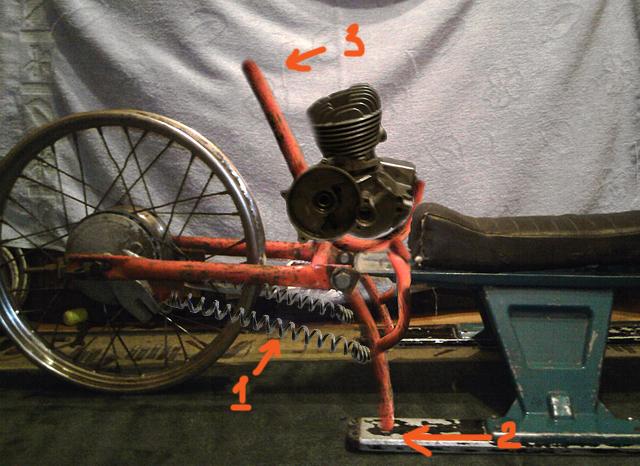

Притащив домой, прикинул как всё будет:
Зима. Снегокат!

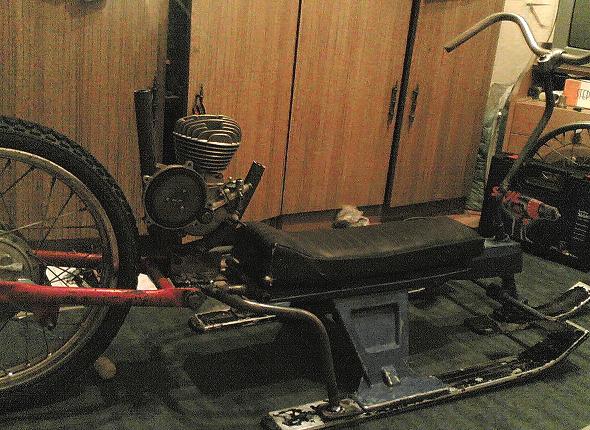

Так же был поднят руль. для удобства водителя на снегокате.

А потом за дело пошли мелочёвки,от которых завесила судьба снегоката и меня,а именно управляемость передней лыжи,и сцепляемость колеса.

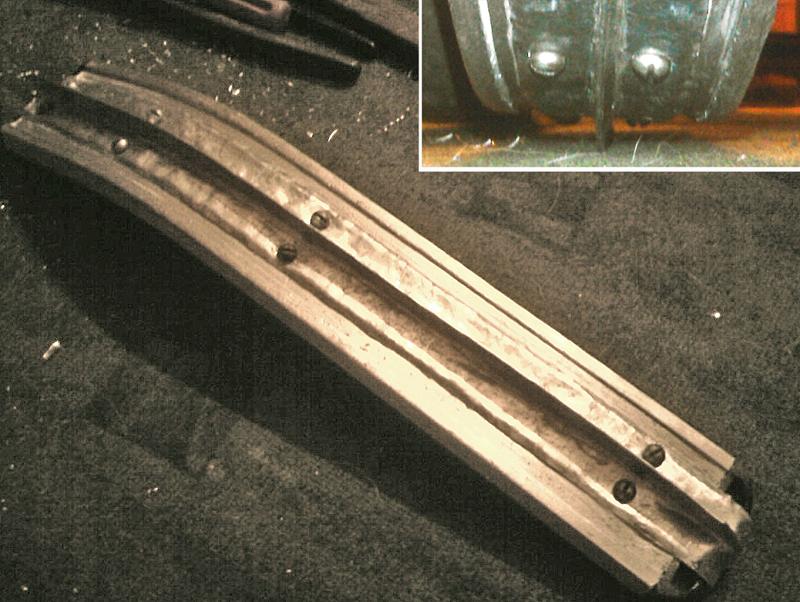

Для управляемости был сделан киль высотой около 12мм.
Зима. Снегокат!


И шипы на колесо,сам шип - саморез. Высота его 10мм.
Зима. Снегокат!

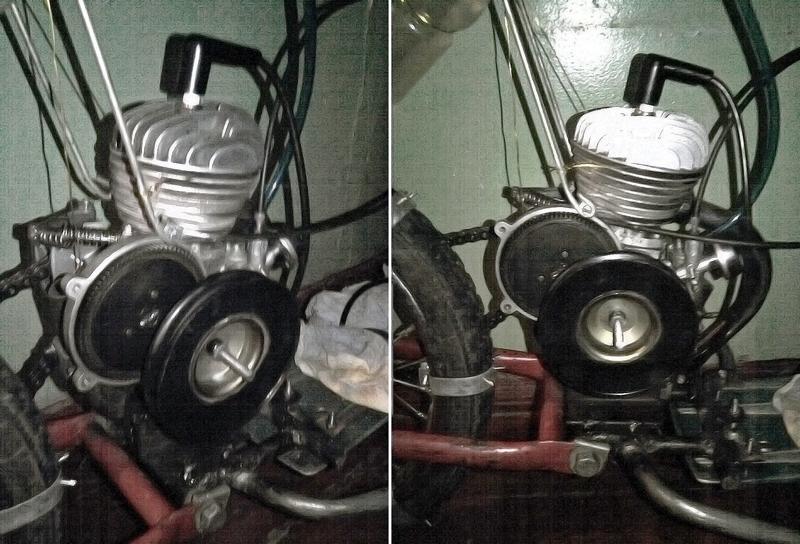

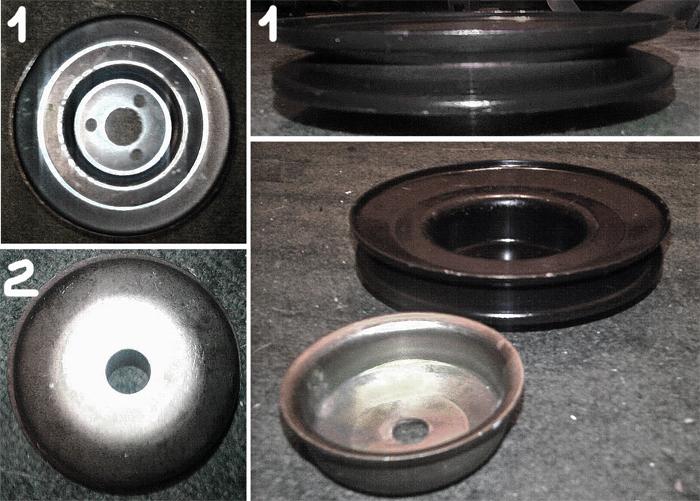

Когда почти всё было собрано. Нужно было завести двигатель. Что было и сделано в ближайший вечер.Заводил с дрели. Но дрель с собой возить не будешь. Поэтому было решено сделать арм стартер на скорую руку:
Зима. Снегокат!

Зима. Снегокат!

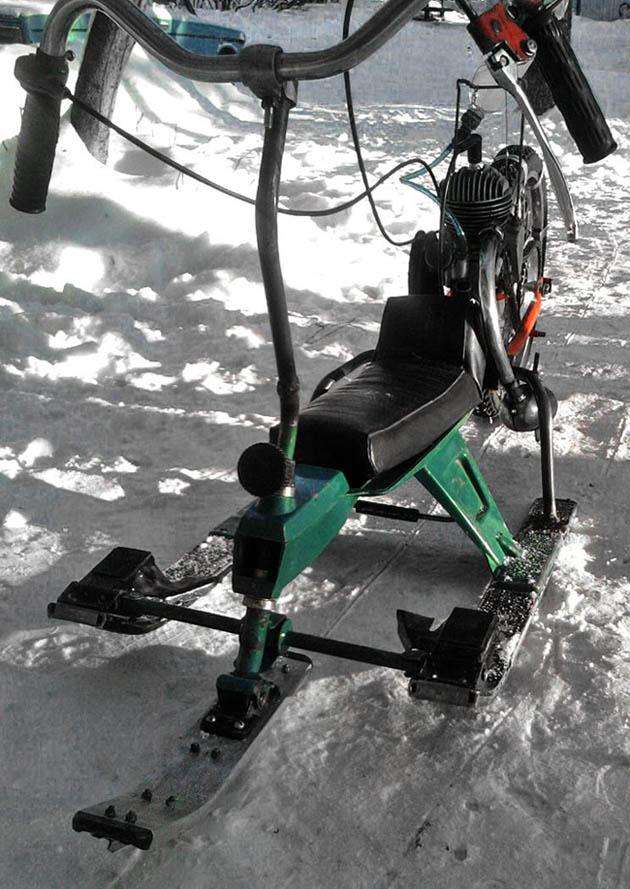

Собрав всякую мелочёвку,всё прикрутив,вывез в солнечный свет его:
Зима. Снегокат!

Зима. Снегокат!


Так же было сделано приспособление для прижимания колеса к земле:



И он поехал! Спустя два месяца работ.





А вот и я. Создатель этого проекта.
Зима. Снегокат!

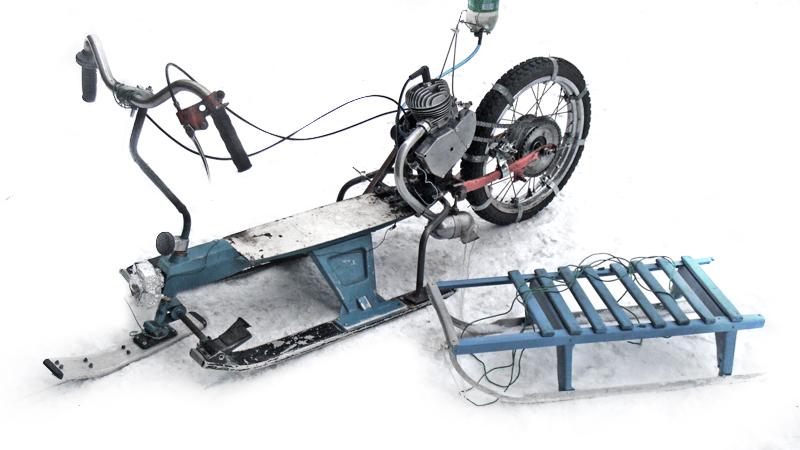

Такой снегокат на данный момент.
Зима. Снегокат!
Онлайн-статус
den1493

Посмотреть профиль Отправить личное сообщение
На форуме с 17.06.2008, cообщений 2
Откуда: Москва СВАО Ярославка.
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:23 / 02.03.09

Супер!!! Респект и уважуха!!! Very Happy
Онлайн-статус
pullman

Посмотреть профиль Отправить личное сообщение
На форуме с 15.12.2006, cообщений 43
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:32 / 02.03.09

По целине едет?
Онлайн-статус
Mny

Посмотреть профиль Отправить личное сообщение
На форуме с 12.08.2008, cообщений 65
Сосногорск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:10 / 03.03.09

pullman писал(а):
По целине едет?


Едет по укатонному немного рыхлому снегу,так же по свежему мягкому снегу.Привосходно едет по хорошо укатанным автомобильным дорогам. И замечательно едет по льду.
Онлайн-статус
Jah

Посмотреть профиль Отправить личное сообщение
На форуме с 18.07.2006, cообщений 43
Наро-Фоминск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:58 / 05.03.09

Круто, снимаю шляпу!
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:14 / 05.03.09

В целях элементарной безопасности неплохо было бы закрыть колесо крылом ! А в целом - проект имеющий право на существование ! Особенно радует , что иолодёжь учится не только гонять , но и проектировать и претворять свои задумки в металле !
Онлайн-статус
$L!M

Посмотреть профиль Отправить личное сообщение
На форуме с 31.08.2008, cообщений 50
Харьков
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:41 / 05.03.09

Тросики бы удлиннил... А то стоя наверно ооочень удобно ездить Smile
Онлайн-статус
=SERGANT=

Посмотреть профиль Отправить личное сообщение
На форуме с 27.12.2008, cообщений 81
Самара
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:47 / 05.03.09

да классно....
У меня несколько вопросов
1)тормоза есть? или двежком тормозишь?
2)по какой придчине снял сидение?
3)скорость около 15 км/ч?
Онлайн-статус
Kalej

Посмотреть профиль Отправить личное сообщение
На форуме с 27.06.2006, cообщений 113
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 01:44 / 06.03.09

Респект и уважуха! Проработал концепцию, сделал 3х-мерную модель и довёл всё до рабочего образца! Молодец! Чтоб все в твои годы так потели над своими проектами!
Онлайн-статус
Mny

Посмотреть профиль Отправить личное сообщение
На форуме с 12.08.2008, cообщений 65
Сосногорск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:06 / 06.03.09

$L!M писал(а):
Тросики бы удлиннил... А то стоя наверно ооочень удобно ездить Smile

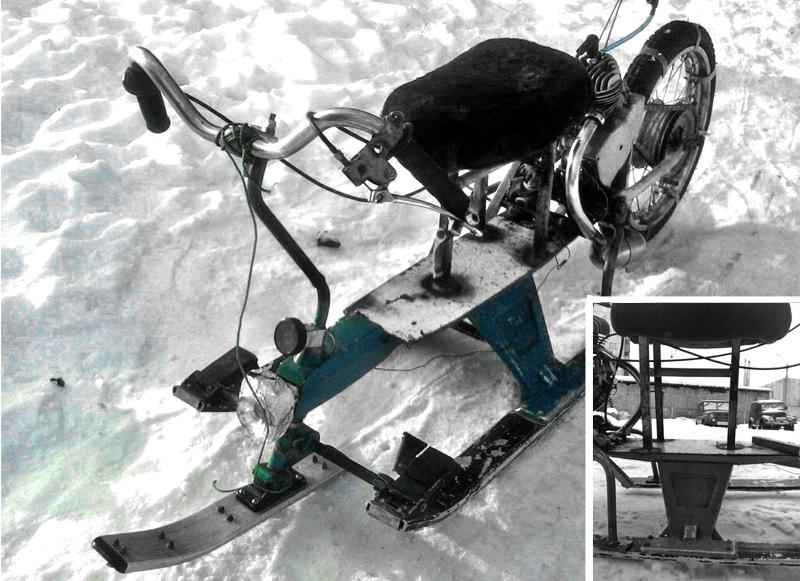

Сделал немного по удобней,теперь спина не болит.
На маленькой фото видно,как под сидушкой проходят тросики.
Зима. Снегокат!


=SERGANT= писал(а):
да классно....
У меня несколько вопросов
1)тормоза есть? или двежком тормозишь?
2)по какой придчине снял сидение?
3)скорость около 15 км/ч?

1)Тормоза есть,причём хорошие.

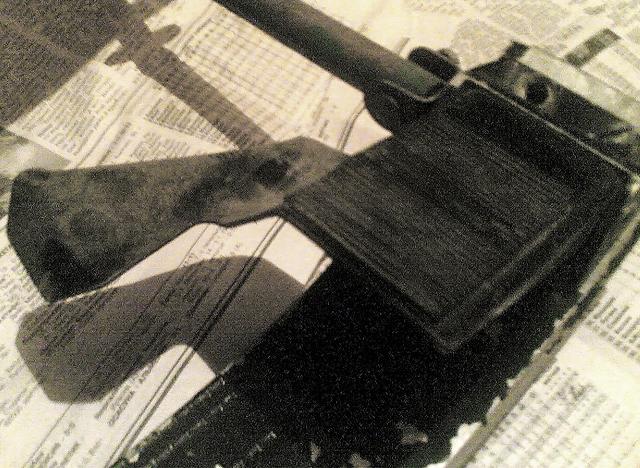

Зима. Снегокат!

2)Что бы сделать сидушку.
3)Скорость?Точно не измеряли,но в районе 25км/ч(по прямой,в моем случаи автомобильной дороги, т.к. там она укатана.)Ещё он хорошо ездит по льду.

Jah писал(а):
Круто, снимаю шляпу!

Спасибо!Приятно Embarassed
zadira319 писал(а):
В целях элементарной безопасности неплохо было бы закрыть колесо крылом ! А в целом - проект имеющий право на существование ! Особенно радует , что иолодёжь учится не только гонять , но и проектировать и претворять свои задумки в металле !

Да Возможно что-нибудь сделаю.Спасибо!
Kalej писал(а):
Респект и уважуха! Проработал концепцию, сделал 3х-мерную модель и довёл всё до рабочего образца! Молодец! Чтоб все в твои годы так потели над своими проектами!

Ну просто засмущали меня. Спасибо!
Merakules

Посмотреть профиль Отправить личное сообщение
На форуме с 06.06.2007, cообщений 52
Подольск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:15 / 07.03.09

А что смущаться то? Смущаться нада когда хвалят за то чего ты не делал....
Вобщем Молодца!
У меня есть дырчик-снегоход (подобный щас на барахолке продает ктото) так вот в следующюю зиму сделаю на его двигуне и гуске сынишке снегоход на раме "аргамака". Щас он у меня еще мелкий. Это я к чему? А к тому что идея твоя, за что тебе спасибо!!!
Кстати у меня есть пара комплектов зч для изготовления гусиницы. Если вдруг кому надо то в ЛС.(не реклама так чето вспомнилось)
А вообще гуска делается элементарно из двух цепей болтиков и планок, а в звездах выпиливаются сегменты под болты с определенным шагом. Летом думаю сыну радио модельку сделать на гуске или на 6 колесах , что то вроде прыгунчика. С дикими скоростями чтобы летал и с трамплинов прыгал и кувыркался, выряжу его в какуюнибудь смешную шкурку.
Онлайн-статус
VAS

Посмотреть профиль Отправить личное сообщение
На форуме с 16.10.2008, cообщений 536
Архангельск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:35 / 07.03.09

Kalej писал(а):
Респект и уважуха! Проработал концепцию, сделал 3х-мерную модель и довёл всё до рабочего образца! Молодец! Чтоб все в твои годы так потели над своими проектами!


Молодец.
bazalt

Посмотреть профиль Отправить личное сообщение
На форуме с 25.10.2006, cообщений 526
Откуда: Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 01:35 / 07.03.09

VAS писал(а):
Kalej писал(а):
Респект и уважуха! Проработал концепцию, сделал 3х-мерную модель и довёл всё до рабочего образца! Молодец! Чтоб все в твои годы так потели над своими проектами!


Молодец.


Присоединяюсь. Cool
Онлайн-статус
Mny

Посмотреть профиль Отправить личное сообщение
На форуме с 12.08.2008, cообщений 65
Сосногорск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:51 / 08.03.09

Спасибо уважаемые форумчане!
Онлайн-статус
chel Предупреждения : 2Предупреждения : 2

Посмотреть профиль Отправить личное сообщение
На форуме с 15.07.2009, cообщений 17

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:25 / 12.08.09

а скока тебе лет
