Тема поднятая в " А давайте обсудим идею ! " мне очень близка - тоже стремлюсь сделать свои миники наиболее компактными , чтобы и в багажник и в лифт - без проблем !
Вот ещё одна такая разработка !
" НАПАРНИК "
Складной друг АВТОМОТОбилиста ( вариации на тему )
Складной друг АВТОМОТОбилиста ( вариации на тему )

Кто знаком с моими работами без труда узнают укороченный самокат ( см. "И снова самокат " ) ,только в этом варианте изменено передаточное отношение - было 1 к 8 , а стало 1 к 14,4 !
Складной друг АВТОМОТОбилиста ( вариации на тему )

Вот так он складывается.
Складной друг АВТОМОТОбилиста ( вариации на тему )

А вот так укладывается в багажник .
Складной друг АВТОМОТОбилиста ( вариации на тему )
Онлайн-статус
АнтON-OFF

Посмотреть профиль Отправить личное сообщение
На форуме с 25.06.2008, cообщений 82
Киржач
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:51 / 15.11.08

А как ваш дырчег тормозит ?
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:57 / 15.11.08

Если присмотреться - на переднем колесе тормоз от детского велика , а вообще - то , за счёт большого передаточного отношения прекрасно тормозится двигателем .
Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 4075, возраст 40
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:08 / 15.11.08

Продолжаю сгорать от зависти к людям имеющим сварку под рукой Smile Напарник очень понравился!
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:09 / 15.11.08

http://www.youtube.com/watch?v=2YyAs--wzS8
Немного видео.
Онлайн-статус
Karpaty_

Посмотреть профиль Отправить личное сообщение
На форуме с 09.07.2007, cообщений 21
Москва,Новогиреево
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:17 / 15.11.08

Классная штука!Да и мощности в нём по ходу оч много)))
Онлайн-статус
Немец

Посмотреть профиль Отправить личное сообщение
На форуме с 31.10.2008, cообщений 86
Волжский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:01 / 15.11.08

Интересный аппарат получился. Цены на бензопилы начинаются от 3500 - так все дырчиководы на них перейдут. Непонятно только, как тормозить мотором, там, вроде, автоматическое сцепление? И еще. Хотелось бы взглянуть на промежуточный вал под другим углом, примерно, как на второй фото, только крупным планом.
рама

Посмотреть профиль Отправить личное сообщение
На форуме с 29.10.2008, cообщений 251
Откуда: Москва поле Чудес
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:36 / 15.11.08

Прикольно. Получили удовольствие. Сколько зубов ЗУБЧАТКИ? И диаметр заднего колеса?
Онлайн-статус
Levi

Посмотреть профиль Отправить личное сообщение
На форуме с 03.10.2008, cообщений 188

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:23 / 16.11.08

Зачот !!!! Очень интересный аппаратец. В условиях города незаменим. А как он по ухабам? По городу полно колдобин… Какая максимальная скорость? На видео – очень резвый Very Happy Very Happy Very Happy
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:17 / 16.11.08

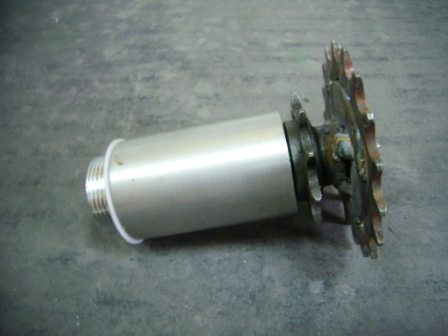

Промежуточный вал -

Складной друг АВТОМОТОбилиста ( вариации на тему )

Складной друг АВТОМОТОбилиста ( вариации на тему )

На валу : большая звёздочка - ведомая с детского велосипеда - 18 зубов , маленькая - ведущая Дэхи - на 10 зубов .
В итоге плучаем
Складной друг АВТОМОТОбилиста ( вариации на тему )

на барабане сцепления - 6 зубов х 18 зубов промвала = 1 к 3 ,
с промвала на колесо - 10 х 48 = 1 к 4,8 ;
общее передаточное отношение - 14,4 !
Я считаю , что для такого колеса ( диаметр 26 см ) , получилось слишком много - на видео заметно , как он наровит выпрыгнуть из под седока при резком газе !
Учитывая , что 1 к 8 было маловато , а 1 к 14 уже много , делаем вывод - нужно что-то среднее , т.е. около 1 к 11 или 1 к 12 !
В запасе есть звёздочки для заднего колеса на 36 и 41 зуб ,
при их использовании можем получить передаточное 10,8 и12,3 соответственно - будем экспериментировать !
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:43 / 16.11.08

По поводу преодоления неровностей у такой конструкции есть , конечно же , определённые ограничения - поребрик , например , с ходу вряд ли преодолеешь - мал диаметр колеса и клиренс , а в данном конкретном варианте с ведомой звёздочкой на 48 зубов -
"клиренс" между нижним краем звёздочки и поверхностью вообще около 3 -х см , т.е. при наезде на камушек можно почувствовать жесткий толчок снизу !
А вообще-то за счет мягкости дутиков и короткой базы небольшие неровности проходятся незаметно ( на фото и видео видно , что асфальт возле наших гаражей далеко не идеален ! ).
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:46 / 16.11.08

Скорость при таком передаточном около30 км/ч .
Онлайн-статус
Немец

Посмотреть профиль Отправить личное сообщение
На форуме с 31.10.2008, cообщений 86
Волжский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:42 / 16.11.08

Спасибо за фото промвала. Лишний раз убедился - без токаря в машиносторении делать нечего.
На счет максималки. Я свой аппарат делаю из расчета максимальной скорости 25-30 км\час. Больше опасно. По асфальтовым дорогам общего пользования на нем не поедешь, а если его брать на отдых в пойму, там грунтовки, выше 30-ти все равно не разгонишься. Козлит он по простой причине - маленькая база, высокий центр тяжести, смещенный, к тому же, назад. По той же причине, принял решение - на своем аппарате ставить только задний тормоз. Если тормознуть передним, будет переворот "оверкиль".
bazalt

Посмотреть профиль Отправить личное сообщение
На форуме с 25.10.2006, cообщений 526
Откуда: Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 03:12 / 17.11.08

Классный аппарат! Very Happy Особенно видео понравилось. Уважаемый zadira319, как всегда, сделал замечательный микромопед, да еще к тому же и складной. Интересно, какой у него вес (на вид 15-20кГ). Мощность мотора, похоже даже избыточна, ну если конечно не форсировать очень крутые горки. Максимальная скорость 30 км/ч, на самом деле, вполне достаточна, особенно учитывая короткую базу, и заднее расположение центра тяжести. Менять передаточное отношение, имеет смысл, только с точки зрения уменьшения диаметра ведомой звезды.
Самая главная, на мой взгляд, задача достигнута, мопед легко складывается, и в сложенном виде, помещается в багажнике автомобиля.
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:28 / 17.11.08


Cool

Специально аппарат не взвешивал , но по этому видео многое станет понятным !
