Модель М-107 ( или просто " Рыжик ")

( 1, 2  След. )
Начать новую тему   Ответить на тему Подписчиков (1)
Форум » Самокаты, покетбайки и другие МИНИ » Модель М-107 ( или просто " Рыжик ")
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:48 / 10.06.08

Чтобы никто не заподозрил меня в плагиате , мол примазался к славной линейке минских мотоциклов , сразу расшифрую буквенно-цифровое обозначение -
М - заглавная буква моей фамилии,
107 - реальная длина получившегося агрегата !
Но прежде - маленькое отступление...
В процессе эксплуатации " Мухи " ( см. в этом же разделе ) выявились некоторые недостатки конструкции :
- прежде всего - смещенный назад центр тяжести ( о чем справедливо подметили внимательные форумчане ) - из-за этого пришлось удлиннить базу на 15 см ;
- несмотря на большой поперечный диаметр дутиков , амортизационные свойства , особенно при езде по кочкам , оставляли желать лучшего ;
- ну и после удлиннения " Муха " потеряла свое основное достоинство - она перестала влезать на заднее сиденье машины ( а именно так я перевозил ее к месту покатушек ) !
Поэтому решил построить микрик с учетом недостатков первой конструкции !
Из готовых деталей имелись :
- двигатель Д-6;
- передняя вилка ( немного укороченная из-за горе - сварщиков , которые когда-то пытались ее отремонтировать , да прожгли насквозь , да так и бросили !);
- задние амортизаторы от " Карпат " ;
- от " Карпат " же сиденье ;
- бензобак от " Риги-11 " .
Остальные части рамы - подобранные в металлоломе железки ( в частности основной элемент рамы - ножка от стула ! )
Первоначально и глушитель был самодельным , и только в самом конце сборки мне " подогнали " почти новую " сигару " !
Покрасил раму в яркий флуоресцентный оранжевый цвет ( с целью повышения пассивной безопасности ) - отсюда второе название - " Рыжик " !
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:28 / 10.06.08

Модель М-107 ( или просто " Рыжик ")

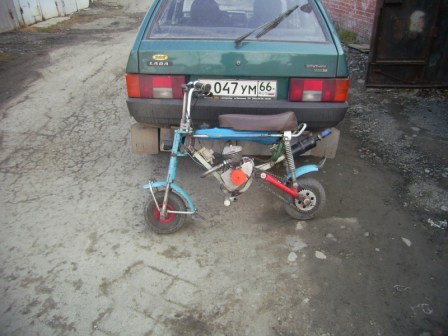

Вот он - пока не " Рыжик ", еще с самодельным глушителем .
Онлайн-статус
Kenny Забанен

Посмотреть профиль Отправить личное сообщение
На форуме с 15.06.2007, cообщений 284
Великое княжество Московское
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:33 / 10.06.08

Прикольно.) А передняя вилка работает?
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:37 / 10.06.08

Модель М-107 ( или просто " Рыжик ")
Модель М-107 ( или просто " Рыжик ")

Модель М-107 ( или просто " Рыжик ")

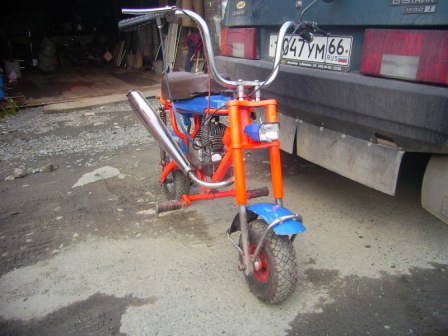

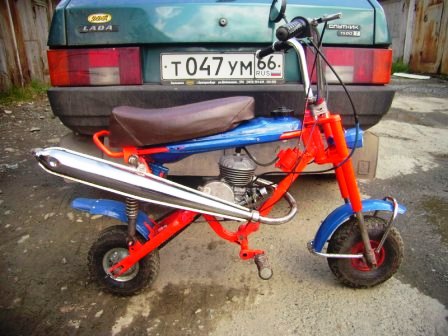

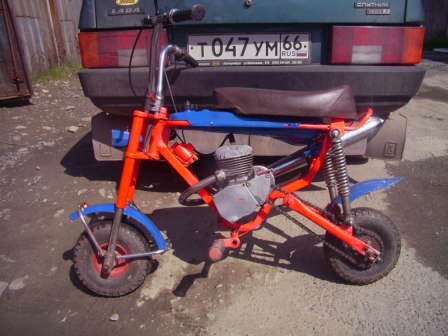

А вот и " Рыжик " с сигарой !

Модель М-107 ( или просто " Рыжик ")

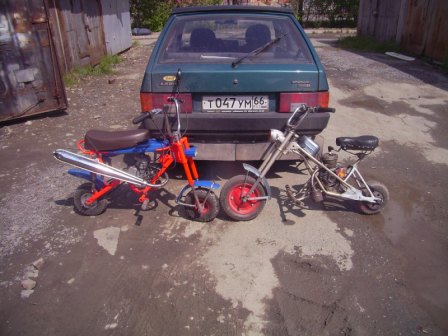

А вот и " Старшая сестра " - " Муха " !
Онлайн-статус
Kenny Забанен

Посмотреть профиль Отправить личное сообщение
На форуме с 15.06.2007, cообщений 284
Великое княжество Московское
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:41 / 10.06.08

Кстати, а от чего такие маленькие колесики?
Brain

Посмотреть профиль Отправить личное сообщение
На форуме с 27.07.2007, cообщений 136
Город герой Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:41 / 10.06.08

Как я понял,ты делаешь все под девизом "Тормоза придумал трус"
Very Happy планируешь установку тормозов?
Прикольно смотрится
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:48 / 10.06.08

Обе вилки работают , как положено ; тормоз прижимного типа , как на детских великах , работает на заднее колесо - при небольшой скорости , довольно эффективном торможении двигателем и при сухой погоде - вполне достаточно ! Колесики тележечные .
Онлайн-статус
Kenny Забанен

Посмотреть профиль Отправить личное сообщение
На форуме с 15.06.2007, cообщений 284
Великое княжество Московское
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:51 / 10.06.08

zadira319 писал(а):
Колесики тележечные .
А какая-либо модификация их проводилась? Подшипники менялись? Сколько служат?
Онлайн-статус
misha-i-misha

Посмотреть профиль Отправить личное сообщение
На форуме с 13.03.2008, cообщений 69

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:51 / 10.06.08

Калёса от тележки на подшипниках?
Brain

Посмотреть профиль Отправить личное сообщение
На форуме с 27.07.2007, cообщений 136
Город герой Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:58 / 10.06.08

misha-i-misha писал(а):
Калёса от тележки на подшипниках?

Конечно есть подшипники.
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:02 / 10.06.08

" Штатные " китайские подшипники , сделанные чуть ли не из жести , сразу удаляю , вместо них ставлю отечественные - в зависимости от варианта колес ( я их уже три вариации встречал ) - для передних колес достаточно поменять на 201 или 202 ( желательно хотя бы полузакрытого типа - не помню их точную маркировку ) , а для задних приходится еще и втулку для крепления звездочки точить , так что можно ставить что угодно ( я , например , поставил двухрядные закрытые 502-е ) !
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:05 / 10.06.08

Фотки не зря сделаны на фоне багажника 9-ки - " Рыжик " туда влезает без проблем ! Сухой вес - 26 кг - взрослый поднимает легко !
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:17 / 10.06.08

Кстати - и заднюю ( ведомую ) звездочку сделал сам , благодаря статье из" Библии " - раньше было 33 зуба ( при резком газе даже на дыбы вставал ! ), сейчас - 25 зубов - скорость возросла , а трогаться стал мягче ! Максималку пока не замерял - уже третью неделю льют дожди - а гонять по лужам на нем стремно - из-за широкого протектора брызги летят во все стороны !
Онлайн-статус
Алекс@ндр

Посмотреть профиль Отправить личное сообщение
На форуме с 26.09.2006, cообщений 265
А просто я живу на улице Ленина...
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:36 / 10.06.08

zadira319, класс!!!
Единственное, что не совсем вписывается в миниконцепцию так это глушитель Rolling Eyes
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:41 / 10.06.08

Модель М-107 ( или просто " Рыжик ")

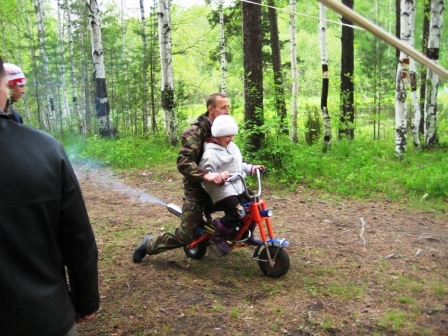

Совсем малышня ездит пассажиром !
