Всем привет! Хочу поделиться своими электродевайсами. Речь пойдёт именно про самокаты. Может кому пригодятся какие-то технические решения. Когда захотелось собрать именно электопривод, решил приобрести недорогой готовый, но чтоб нравился. Это было сделано для знакомства с электрической темой, ибо на тот момент я в этом вообще ничего не понимал. И это был Airwheel Z3.

Моя коллекция самодельных электросамокатов.


Вот такой смешной и компактный. Конечно я устроил сразу спустя неделю эксплуатации улучшайзинг. Подробно рассказывать не буду, но в конечном итоге он принял вот такой

Моя коллекция самодельных электросамокатов.


вид, и это было не окончательное решение. А дальше наступило понимание отдельных моментов и я разобрал его на два самоката. Один успешно завершил. Второй пока ещё в разработке. Об этом позже.
Онлайн-статус
rx3avs

Посмотреть профиль Отправить личное сообщение
На форуме с 08.05.2020, cообщений 187

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:48 / 29.05.20

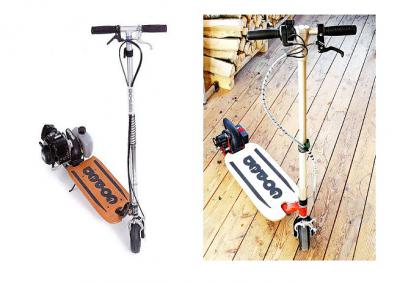

Продолжение истории Аирвила позже, а сейчас флагман моей электрической коллекции
гопед GSR с электрическим мотором вместо ДВС.

Моя коллекция самодельных электросамокатов.


Вес 22 кг.
Макс скорость 40+
Дистанция 20+
Онлайн-статус
rx3avs

Посмотреть профиль Отправить личное сообщение
На форуме с 08.05.2020, cообщений 187

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:31 / 30.05.20

Теперь возврат к Airwheel. На самом деле на надёжность этого самоката я не надеялся, и к концу сезона получил вполне ожидаемый результат. Нашёл трещину в раме по сварке кронштейна рулевой колонки. Фото потерял, но это не важно. Собственно это и сподвигло построить новый на базе "неубиваемого" гопеда. По случаю приобрёл на авито донора.

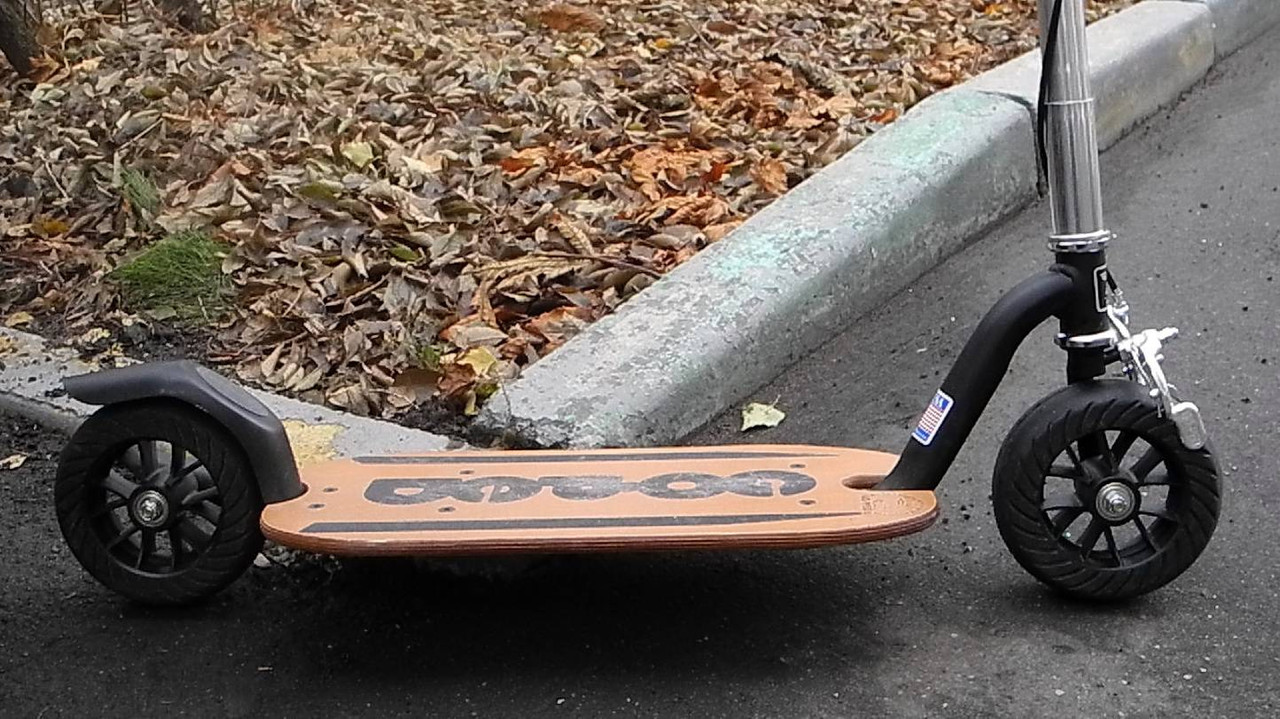

Это американский толчковый самокат KnowPed.

Моя коллекция самодельных электросамокатов.

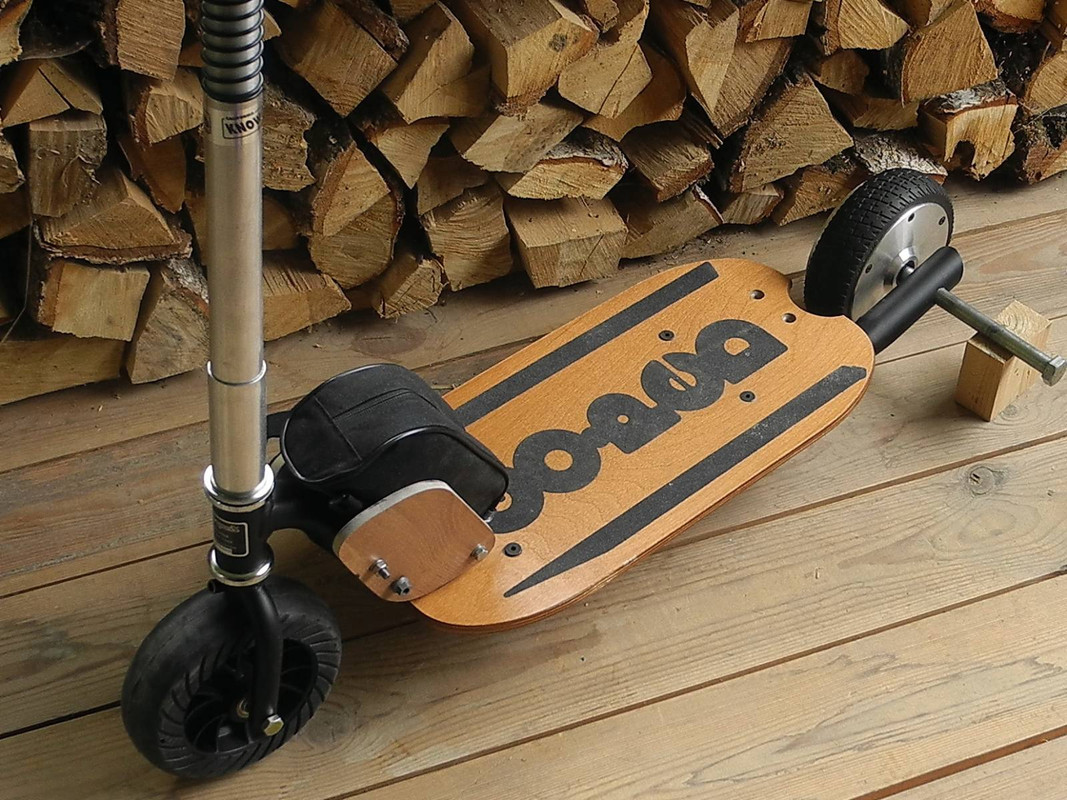

Небольшая доработка под гироскутерное моторколесо. (на самом деле там немного заморочено, но результат положительный если учесть, что всё сделано на коленке на даче)
И по принципу аирвила навесная батарея от него же.

Моя коллекция самодельных электросамокатов.


Моя коллекция самодельных электросамокатов.

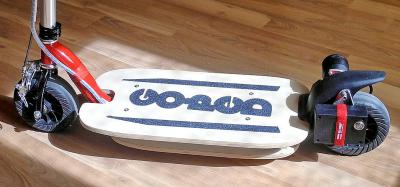

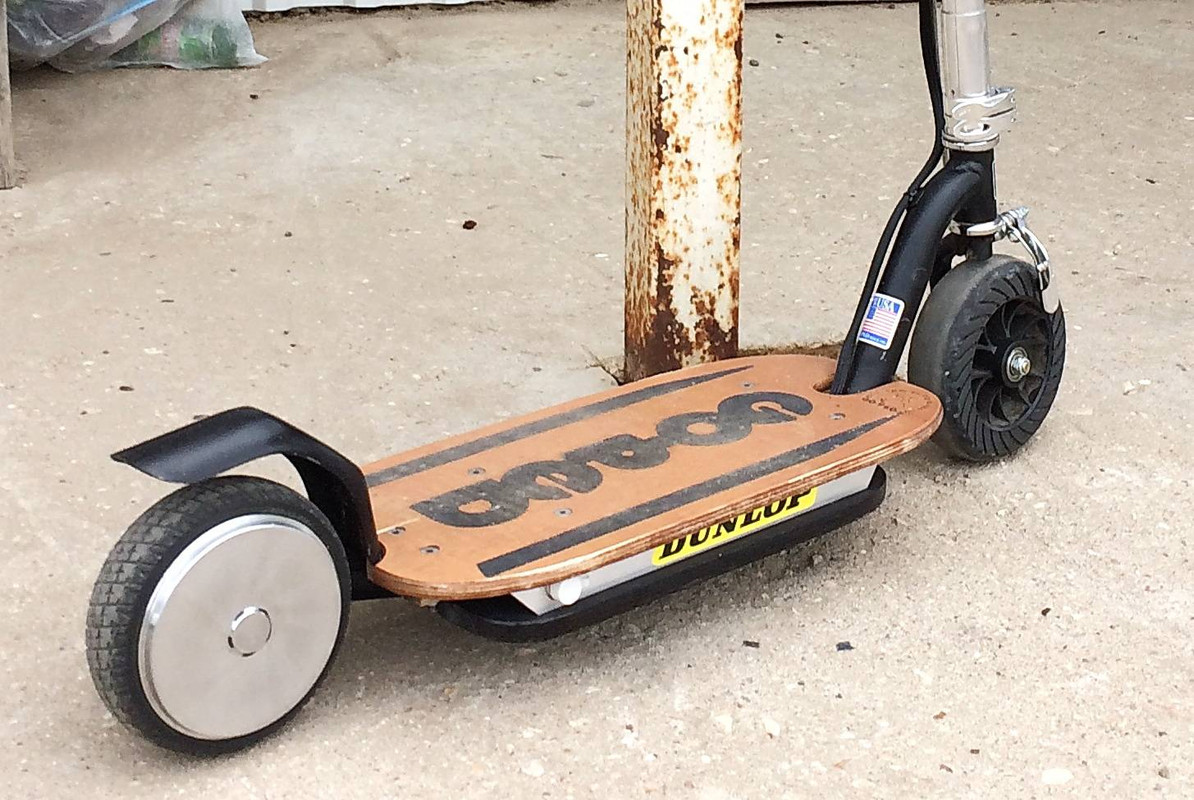

Через какое-то время батарея перехала под деку.

Моя коллекция самодельных электросамокатов.


получился довольно компактный самик подскока. Я на нём ездил в магазин или если на метро куда съездить нужно было.
Сейчас на нём приличный пробег и это с учётом того, что на нём перекатались все желающие сослуживцы.
Забирали его тестить на несколько дней.

Вес получился 11кг
Максималка 20 км/ч
дистанция 10км.

В итоге выпросил приятель и сейчас владеет им полноправно и катает с детьми. Просит ещё один.
Пока не знаю буду повторять, или нет. Ещё такой донор есть.
Я на базе этого заканчиваю другой, о нём позже. Не все комплектующие ещё на руках.

++++++++++++

В общем вся троица, это уже в прошлом.
Сейчас новый этап. На очереди эти кандидаты. Следующий красный. Он уже ездит и есть характеристики.

Моя коллекция самодельных электросамокатов.
Онлайн-статус
rx3avs

Посмотреть профиль Отправить личное сообщение
На форуме с 08.05.2020, cообщений 187

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:05 / 22.06.20

Всем привет.. Красный самокат начал испытания. Вариант пока промежуточный, но близок к окончательной концепции.
Очень резвый снаряд, даже немного лишнего. Характеристики нужно подрезать, есть такая возможность выполнить это настройками.
Максималка 38км/ч. При этом независимо это в подъём, или под горку. Вес примерно 11кг. Дистанция 15км в смешанном режиме.
Тормоз одной ручкой на оба колеса, заднее колесо электрический, переднее механический. Сначала электро, типа парашют. На тросе установлен выключатель, который даёт команду на торможение. Курком газа регулируется усилие тормоза, если это нужно.

Моя коллекция самодельных электросамокатов.


Компоненты модельные, батареи в том числе.

Моя коллекция самодельных электросамокатов.


Кто знаком с гопедной техникой, легко увидит аутентичность с бензиновым вариантом оригинала.

Моя коллекция самодельных электросамокатов.
Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 4340, возраст 46
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:28 / 22.06.20

Шикарно! Я прям эстетическое удовольствие испытываю!
Онлайн-статус
rx3avs

Посмотреть профиль Отправить личное сообщение
На форуме с 08.05.2020, cообщений 187

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:45 / 24.06.20

Брюхо толстовато... Нужно по тоньше выполнить, и немного изменить форму деки.
Сейчас дозаказал компонентов для окончательной сборки. Это всё равно пока макет.
Концептуально получилось без особых усилий выполнить конструкцию, которая не боится воды в принципе.
Но это только через месяц будет видно. Пока обкатываю. На такой базе будет большой самокат.
Этот типа выходного дня.
Онлайн-статус
rx3avs

Посмотреть профиль Отправить личное сообщение
На форуме с 08.05.2020, cообщений 187

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:15 / 24.06.20

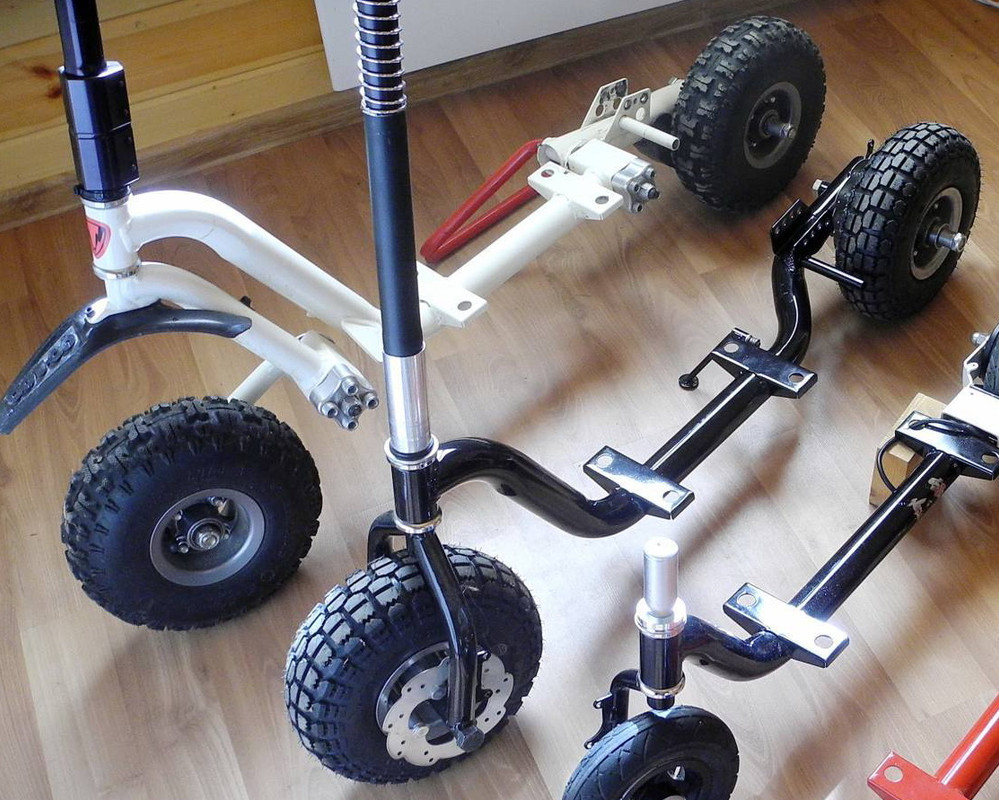

Большой самокат вот этот в середине:

Моя коллекция самодельных электросамокатов.
Онлайн-статус
rx3avs

Посмотреть профиль Отправить личное сообщение
На форуме с 08.05.2020, cообщений 187

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:49 / 04.07.20

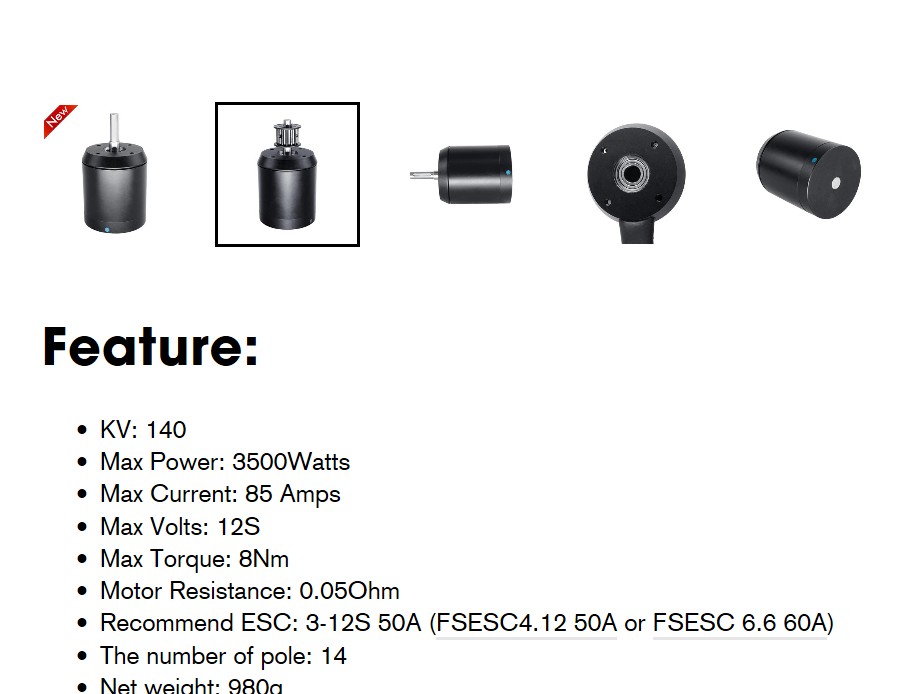

Поехал наконец то мотор из Сингапура. Что-то не могли полторы недели отправить.


Моя коллекция самодельных электросамокатов.
Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 4340, возраст 46
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:53 / 04.07.20

Ток по отношению к весу впечатляет!
Онлайн-статус
rx3avs

Посмотреть профиль Отправить личное сообщение
На форуме с 08.05.2020, cообщений 187

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:44 / 04.07.20

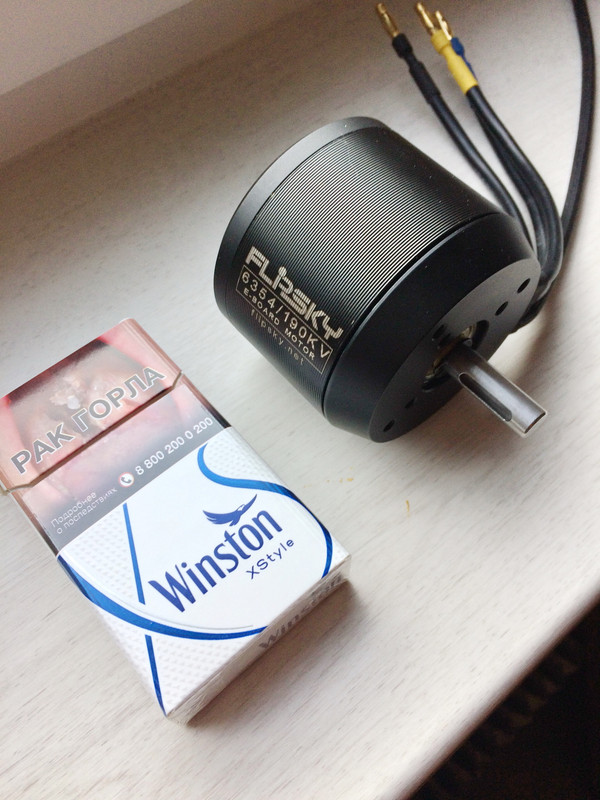

На мелком мотор чуть меньше и слабее, но едет он не хуже 29 кубового мотора.
Возможно характеристики замеряют каким то особенным способом. Не знаю. Только работает это как маленький стартер.

Моя коллекция самодельных электросамокатов.
Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 4340, возраст 46
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:14 / 05.07.20

Я просто немного удивился. У нас с принудительным охлаждением получалось 1 кВт на 1 кг веса мотора. Если давать больше мощности, то мотор выходит из строя. Здесь без охлаждения демоническая мощность заявлена.
Онлайн-статус
rx3avs

Посмотреть профиль Отправить личное сообщение
На форуме с 08.05.2020, cообщений 187

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:25 / 05.07.20

Если под сорок везёт, при этом стоя, то это одна лошадиная сила точно есть. Very Happy
Я в электрике на самом деле не силён. Но по ваттам это примерно 750, как я понимаю.
Это 8S батарея. От 12S прибавляет 4 км скорости.
Вес мелкого мотора 640 грамм. Мощность заявлена как 2450. Врут конечно.. Но едет это очень весело.
Реально наверное полтора кВт есть на пике, при полной подаче количества ампер.
Онлайн-статус
rx3avs

Посмотреть профиль Отправить личное сообщение
На форуме с 08.05.2020, cообщений 187

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:37 / 05.07.20

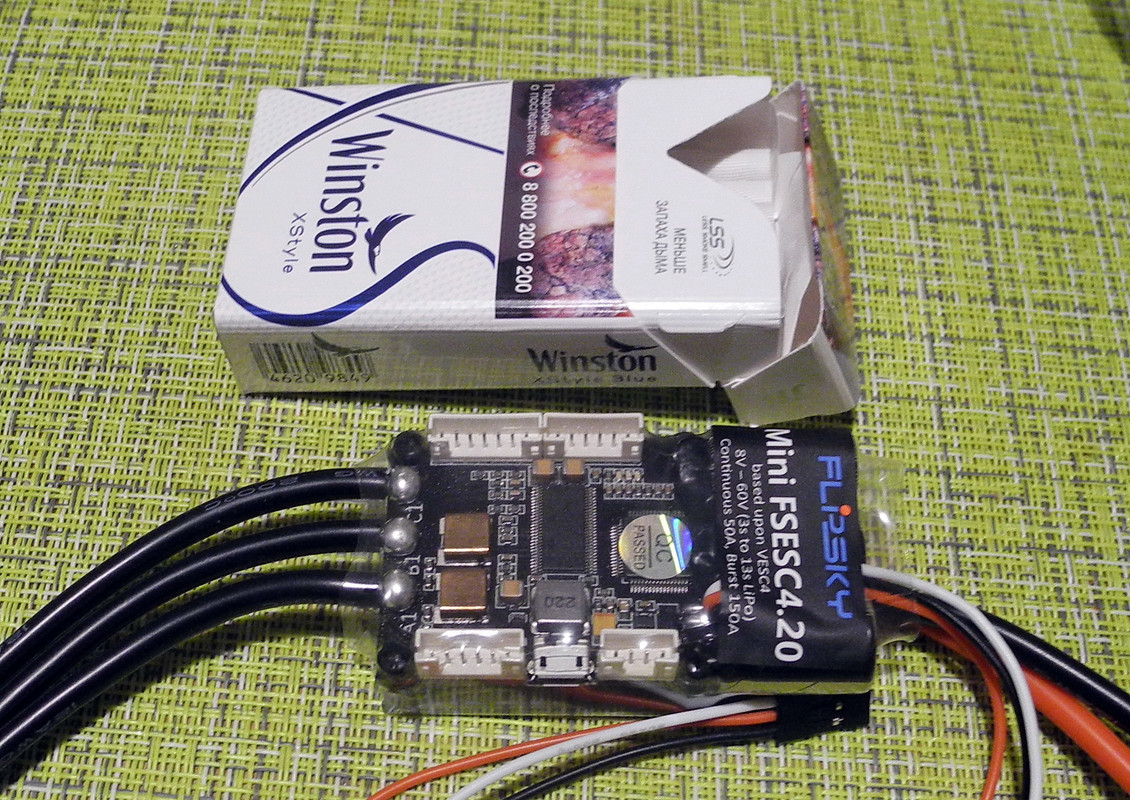

Управляется эта потеха вот такой смешной штукой.


Моя коллекция самодельных электросамокатов.
Онлайн-статус
rx3avs

Посмотреть профиль Отправить личное сообщение
На форуме с 08.05.2020, cообщений 187

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:17 / 08.07.20

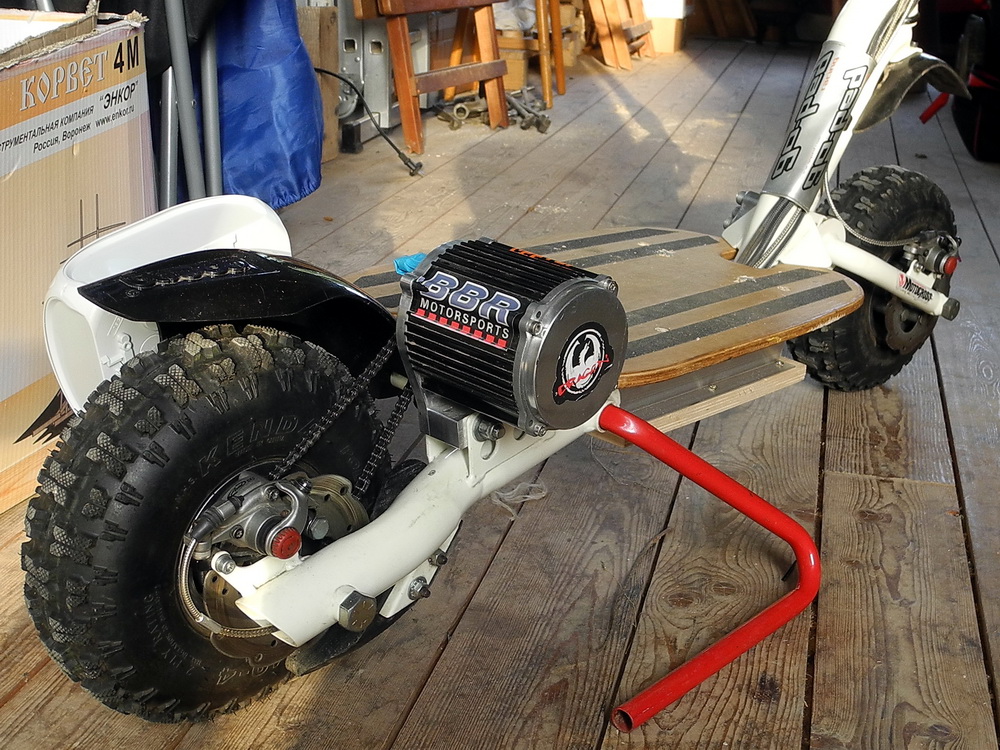

Переделал между делом один бензиновый самокат в электрический. Точнее переселил электрическую часть.
Так как самокат уже в "возрасте" и на смену идёт новый, решил сделать несколько перестановок агрегатной части.
Этот первый. Пока в виде макета, действующий. Максималка 40 км/ч. Мне такая на нём не нужна, буду увеличивать ёмкость методом переподключения батарей. Бензиновый мотор уйдёт наоборот в тело электрички. Там довольно мощный двигатель и как показала практика, для скоростных дел лучше более жёсткое шасси.

Моя коллекция самодельных электросамокатов.
Онлайн-статус
rx3avs

Посмотреть профиль Отправить личное сообщение
На форуме с 08.05.2020, cообщений 187

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:18 / 09.07.20

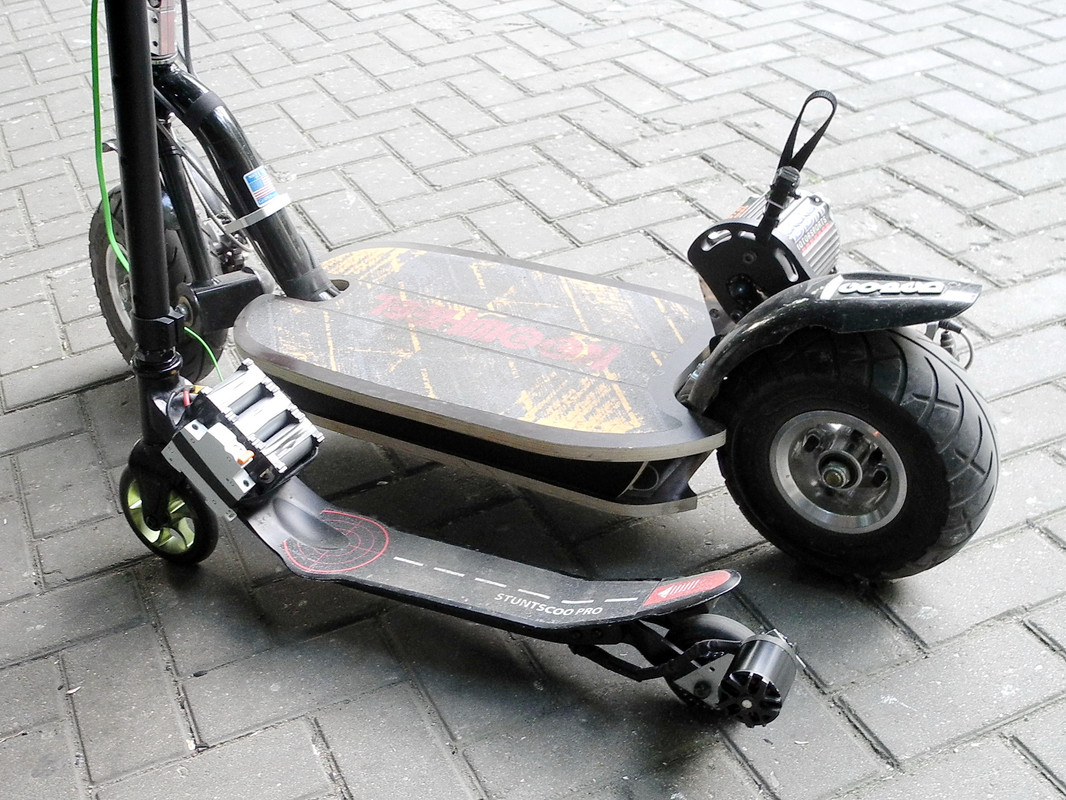

Оборудование, кроме батареи, переехало с этого самоката.

Моя коллекция самодельных электросамокатов.


А маленький ездил смотреть к соседскому клубню по электротранспорту ещё во время конфигурирования красного гопеда.
Компоненты ещё меньше, дистанция 10 км. Вес 5,5кг. Мечта для "подскока" !
