Тут на форуме кто то спросил о ремонте шины при проколе.
С передним колесом всё очень хорошо, оно полностью открыто и ремонтом заниматься удобно, а вот с задним колесом проблема.
Заднее колесо более нагружено и чаще будет прокалываться.

Колесо при ремонте придётся снимать с самоката. Сейчас с ленточным тормозом это делать очень сложно.
Не достаточно ослабить осевые гайки колеса ещё придётся открутить кремпление тормоза и отсоединить тросик тормоза - в дороге всё это делать хлопотно.

Попробую проработать вариант с дисковым тормозом, с ним таких проблем не будет. Колесо легко снимается без нарушения настройки тормоза.

Что бы спроектировать и внедрить такую конструкцию, вновь придётся оцифровывать детали и вводить в поле чертежа.

Конструкция тормозного суппорта не проста для изображения, но придётся с этим справиться:

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 02:05 / 29.11.19

Вот так это выглядит в натуре:

Электро самокат Комета



А вот и в чертеже:

Электро самокат Комета


Сама конструкция колеса немножко изменится, детали вырезанные лазером, видимо завтра я получу.
А вот тормозной диск будет самодельный для испытаний, выпилим лобзиком свёрлами и болгаркой...
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 01:47 / 30.11.19

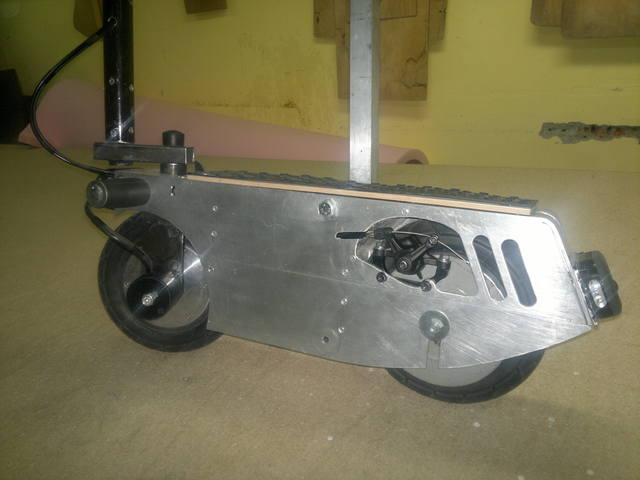

Тормозной суппорт разместился вот таким образом , потеснив немножко решётку.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:09 / 01.12.19

Подключили тросик управления суппортом.
Регулировочные винты заменили на винты с шестигранной головкой.

Электро самокат Комета



Все провода и тормозной тросик разместились внутри корпуса и стойки руля. Только в местах поворота выходят наружу.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:52 / 01.12.19

Справа от подседельной стойки мёртвая зона - неиспользуемый объём.
Хочется занять его сумкой, которая бы не мешала сложению седла.
В сумке ЗУ и зонтик:

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:33 / 01.12.19

Сумка не мешает складыванию.
Опустили седло с сумкой , руль, взялись одной рукой за рукоятку и катим.

Электро самокат Комета
Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:21 / 04.12.19 | Последний раз редактировалось: Велосипедист (00:20 / 05.12.19), всего редактировалось 1 раз

Опять меня отвлекают от самоката, замедляют работу, красиво было бы к новому году под ёлку поставить законченный проект, но боюсь не успею.

Купили подшипники для заднего колеса и пришли с лазерной резки обода, заготовка тормозного диска самодельная толщиной 2мм.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:20 / 05.12.19

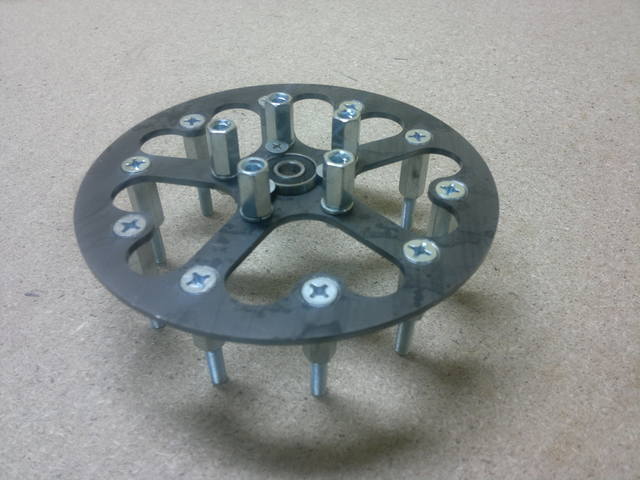

Вот так оригинально будут закреплены подшипники:

Электро самокат Комета


А это крепление для тормозного диска.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:40 / 06.12.19

Поехали дальше:

Электро самокат Комета


Электро самокат Комета


Электро самокат Комета


Электро самокат Комета


Электро самокат Комета


Электро самокат Комета


Всё дисковый тормоз сделан установлен и отрегулирован -держит мёртво...

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 12:44 / 06.12.19

В метро настоятельно просят самокат одевать в чехол.
Возникла интересная идея по этому поводу.
Что бы надевание чехла не выливалось в некий стресс и делалось в одно простое движение, нужно что бы чехол всегда был бы частично одет на самокате и нехватало бы только одёрнуть его для активации.

Вот скатка из чехла должна находиться под седлом, готовая к работе:

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:02 / 08.12.19

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:23 / 09.12.19

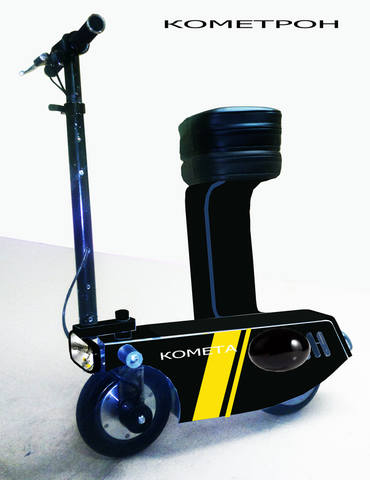

В таком виде самокат Комета будет готов посещать общественный транспорт и главное МЕТРО !!!

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:05 / 15.12.19

Седло оборудовали рукояткой для переноски самоката и целой системой зачехления, состоящей из трёх юбок - жёсткой, с удавкой и юбкой чехлом. Всё заряжено на нижней части седла.

Установили быстросъёмную жёсткую стенку для грузовой площадки, с укреплённой на ней сумкой у которой имеется изолированное отделение для зонтика. Сумка аккуратно вписалась в мёртвую зону габарита самоката.

Электро самокат Комета


Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:58 / 16.12.19

Блокиратор получился эффективный, даже способен удерживать сложенный самокат в вертикальном безопорном состоянии...

Электро самокат Комета


Электро самокат Комета



В узком проходе офиса половинки руля сняты, они на кнопочках.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 5664

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 13:31 / 24.12.19

Проект потихоньку движется - момент покраски приближается.

От совместного открывания подседельной и рулевой стойки пришлось отказаться ( не конструктивно ), всё и так разложилось за пять секунд.
Пришлось отказаться и от двух скоростных эксцентриков в пользу более медленного самодельного барашка с перекидным рычагом.( на два оборота )

Электро самокат Комета



Эксцентриком ни как не удаётся надёжно зажать - не хватает длинны хода.
Изготовили крышку аккумуляторного отсека - она теперь будет из кровельного анодированного железа с подгибами на манер крыши, для гидроизоляции.

Осталось установить подвесы для крепления чемодана на грузовой площадки ну и можно красить.

Есть шанс закончить проект до нового года...( но не факт...)
