Добавлено: 21:22 / 17.12.17

Ура!!!

Станок готов.

Гибочный станок для ведомого шкива Кометы.


И первое изделие - повешу у себя над кроватью.

Гибочный станок для ведомого шкива Кометы.

Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 3988

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:18 / 19.12.17

Ну, второе изделие почти получилось...

Гибочный станок для ведомого шкива Кометы.


Гибочный станок для ведомого шкива Кометы.

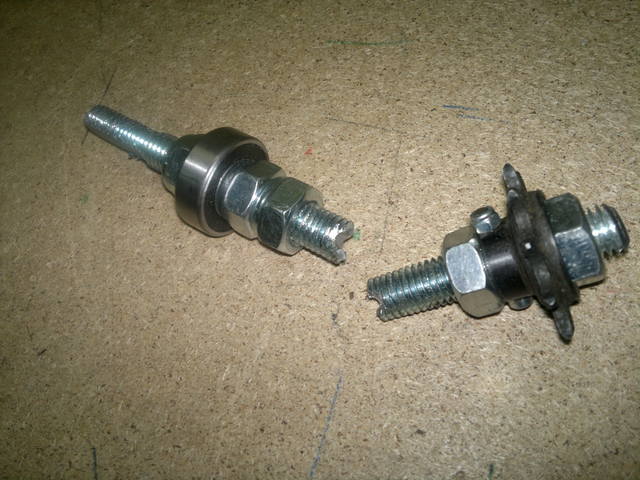

На завершающем проходе вал сломался:

Гибочный станок для ведомого шкива Кометы.

Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 4065, возраст 40
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:35 / 19.12.17

Угу. Я в начале темы писал про оси 12мм. И про подшипники писал, они следующие на очереди в мусорную корзину.

mrfixer

Посмотреть профиль Отправить личное сообщение
На форуме с 09.04.2010, cообщений 521, возраст 53
Зеленоград
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:56 / 19.12.17 | Последний раз редактировалось: mrfixer (11:12 / 19.12.17), всего редактировалось 1 раз

Ну, в принципе всё соответствует теории. Два отрезка, близкие к прямолинейным, по длине равные межосевому,
плюс два отрезка с радиусом больше, чем необходимый. Чуда не произошло Wink .

Я некоторые свои железки по три раза переделывал, обычное дело при опытных работах.

А можете оценить непараллельность бортиков? Куда их потянуло, вовнутрь? На фото вроде видно, что внутренние
поверхности пострадали от роликов.
А какой сплав купили, есть точное название?
Гнули за один проход?

Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 3988

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 02:57 / 19.12.17

15 проходов, ещё бы 6 и перехлёст позволил бы сделать распил уже в правильно сформированных зонах, но процесс прервался поломкой вала.

Не имел подобного опыта, но кажется мне, что на этом первом изделии, я всё понял и знаю, как правильно всё наладить .

Станочек нужно перебрать и сделать его максимально узким - подшипники вплотную приблизить к роликам, чтобы пролёт вала от опоры до опоры был минимальным, тогда ломаться перестанут. Винтовые ветви сгибаемого швеллера оказывается легко оттопыриваются вбок миллиметров на 70 и легко пройдут мимо всех препятствий узкой рамы снаружи.

Полки швеллера сжимаются вовнутрь и скребут о боковые стороны роликов. Ролики по ширине меньше на 0.5мм. Вид внутри ведомого шкива некрасив - поцарапан...из-за большого количества проходов.

Швеллер всё-же использовали пошире 20х25х20х2- в расчёте на использование в двух-скоростной системе ролики соответственно расширили...

Завтра кардинально переделаю чертежи , послезавтра переберу в железе - докатаю старый шкив и скатаю новый , ну если я не ошибся в расчётах...

mrfixer

Посмотреть профиль Отправить личное сообщение
На форуме с 09.04.2010, cообщений 521, возраст 53
Зеленоград
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 11:26 / 19.12.17

Были бы в хозяйстве тиски миллиметров 150, тогда и рама трубогибу не нужна



Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 3988

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 12:13 / 19.12.17

Вы меня расстроили... Very Happy это же просто гениально... у нас имеются точно такие же тиски...

mrfixer

Посмотреть профиль Отправить личное сообщение
На форуме с 09.04.2010, cообщений 521, возраст 53
Зеленоград
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 13:36 / 19.12.17

Я когда приспособление для нарезки ремня Gatorback делал, использовал тиски на 100, как устройство подачи.
Единственное, пришлось убирать люфт подвижной губки в помощью упорных болтов (как это делается у токарных станков).

Гибочный станок для ведомого шкива Кометы.


Кстати, если будете спаивать или сваривать обод, будет возможность прокатать на трубогибе проблемное место соединения,
чтобы улучшить геометрию.

Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 3988

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:27 / 19.12.17

Ясно... Хочу начать с метизовского варианта. Работать будет такое соединение, но будет ли это красиво внешне - метизовская накладка с четырьмя отверстиями и четыре заклёпки.

Хочется всё предельно дёшево, просто, технологично, надёжно, работоспособно и красиво - посмотрим возможно ли это в данном случае.

Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 3988

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:35 / 19.12.17

Ну вот конструкция переработана, стала уже и жёстче, теперь не должна сломаться.
Витки шкива смогут проходить по внешней стороне станка.

Гибочный станок для ведомого шкива Кометы.

mrfixer

Посмотреть профиль Отправить личное сообщение
На форуме с 09.04.2010, cообщений 521, возраст 53
Зеленоград
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:30 / 20.12.17

Если ручку переместить на сторону цепи, будет больше места для прохода витков шкива.

Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 3988

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 10:47 / 20.12.17

mrfixer писал(а):
Если ручку переместить на сторону цепи, будет больше места для прохода витков шкива.



Странно но я тоже так обманулся, но ведь с момента когда шкив приобрёл форму кольца и остаётся несколько проходов для определённой величины перехлёста ветви шкива начинают обходить станок уже с обоих сторон - винт прокрутили в право винт прокрутили влево... - это всё недостатки одновитковой многозаходной схемы и то что изделие малого радиуса.
Узкие габариты нужны с обоих сторон станка и получается, что консольные ролики не годятся... Пишу и до конца сам не понимаю прав ли я, но кажется прав...

mrfixer, подумайте объективно - две головы лучше:
--- Вставили, по мере проходов швеллер постепенно превращается в кольцо, концы сближаются, начался перехлёст, отвели конец в сторону, обходит станок слева, пошли назад, перехлёст увеличился и конец пришёл уже с правой стороны от станка, отводим и продвигаемся справа...вроде я прав...,а если бы были консольные ролики то такое бы не прошло... ---

mrfixer

Посмотреть профиль Отправить личное сообщение
На форуме с 09.04.2010, cообщений 521, возраст 53
Зеленоград
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 11:02 / 20.12.17

Да, и справа и слева. Своё предложение снимаю.
Гибочный станок для ведомого шкива Кометы.


Гибочный станок для ведомого шкива Кометы.

Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 3988

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:08 / 21.12.17

Перебрал станочек, стал узкий крепкий и симпатичный.

Гибочный станок для ведомого шкива Кометы.


Легко прокатал уже совсем маленький диаметр 16"

Гибочный станок для ведомого шкива Кометы.


И уже на финише вновь запорол, не заметил что шкив упёрся в ось натяжного ролика цепи.

Гибочный станок для ведомого шкива Кометы.

Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 3988

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 01:40 / 23.12.17

Прогнал двух метровый швеллер по трём диаметрам и сделал три метки на станке соответствующие 26, 24 и 20 дюймам.


Гибочный станок для ведомого шкива Кометы.


Остановился на 20", отрезал отходы и шкив чётко поместился в кометовском кондукторе - точность меня поразила...

Гибочный станок для ведомого шкива Кометы.



Соединительную планку решил взять готовую -метизовскую:

Гибочный станок для ведомого шкива Кометы.


Приклепал:

Гибочный станок для ведомого шкива Кометы.


Украсил:

Гибочный станок для ведомого шкива Кометы.



Просверлил все отверстия для крепежа, ВСЁ, ВЕДОМЫЙ ШКИВ ГОТОВ...

Гибочный станок для ведомого шкива Кометы.
