Электротема Велокометы. |
( Пред. 1, 2, 3 ... , 43, 44, 45 След. ) |

|
Подписчиков (6) |
Форум » Электровелосипеды и лёгкий электротранспорт » Электротема Велокометы.
|
Ссылка на это сообщение:
|
|||
|

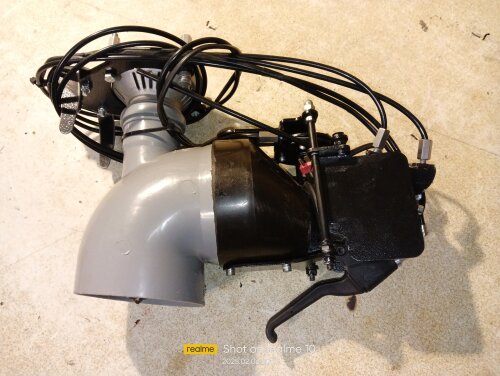

Добавлено: 10:53 / 05.02.25 В основе сантехническая толстая труба от унитаза (отвод фронтальный ) |
|||
Ссылка на это сообщение:
|
|||
|

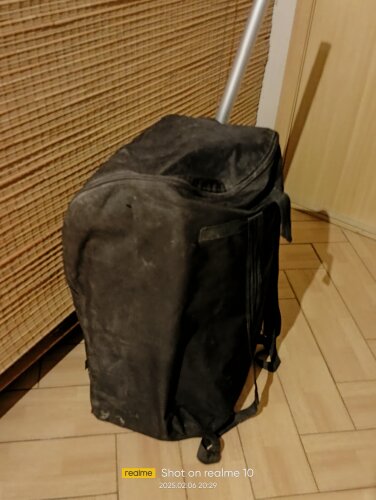

Добавлено: 21:04 / 06.02.25 Амфибия к плаванию готова. В рюкзаке разместились: - лодка двух местная - одна банка (сидение ) - одно весло (двухсекционное непотопляемое ) - помпа на 5 литров и шланг - водомёт с джойстиком размеры рюкзака получились 700х500х250 мм. вес рюкзака c этим оборудованием 21кг. В рюкзаке можно разместить и сам бензомотор, место есть - это ещё плюс 3кг. но...он крепится на мотовелосипеде и в комплект не входит. У бензомотора двойная функция : - Перемещать водителя с лодкой и велосипедом по дороге - Перемещать водителя с лодкой и велосипедом по воде [url="https://imageup.ru/img11/4988828/img202502062029531.jpg.html"][/url] Джойстик компактно вкладывается внутрь водомёта и габариты транспортного положения получились 300х250х100 мм. |
|||
|
Ссылка на это сообщение:
|
|||
|

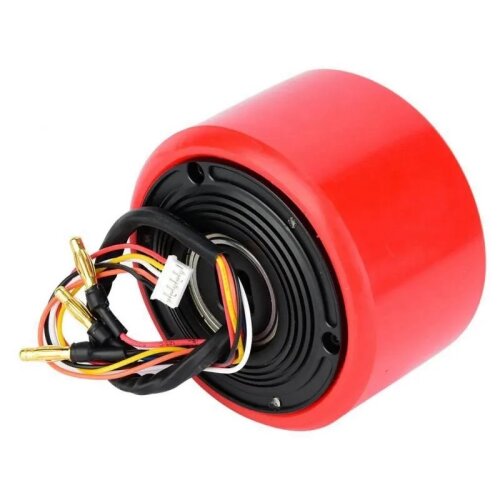

Добавлено: 21:30 / 06.02.25 Заказали более компактный мотор от скейтборда Двигатель с датчиками Холла, максимальная поддержка Холла 60 В. 24 статора, плавный пуск, высокая эффективность, высокий крутящий момент. Точная конструкция для максимального преобразования энергии. Отличное качество рассеивания тепла обеспечивает надежную работу системы. Водонепроницаемый и пыленепроницаемый, низкое энергопотребление и низкий уровень шума. Состояние: 100% новый Тип товара: Бесщеточный двигатель Тормоза: Да, скорость меняется в зависимости от скорости KV: 80 кВ (напряжение 24 В, скорость 2640 об/мин) Номинальное напряжение: 24-36 В Номинальная мощность: около 250 Вт Максимальная скорость: 38 км/ч Максимальная мощность: 350 Вт Максимальный ток: около 38 А Скорость холостого хода: 2640 об/мин Ток холостого хода: 500 мА Эффективность: 85% Крутящий момент: 2 Н/м Максимальная нагрузка: 100 кг Вес: прибл. 789 г Цвет: красный Материал: металл Размер: диаметр 83 мм Содержимое упаковки: 1 x мотор Только вышеуказанное содержимое упаковки, другие продукты не включены. Примечание: светлая съемка и разные дисплеи могут привести к тому, что цвет предмета на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/- 1-3 см. |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 15:18 / 10.02.25 Приблизительный смысл конструкции и привязка её начинает проясняться : |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 22:41 / 10.02.25 Попробуем эту грустную и плоскую крышку капота отформовать повеселей с объёмным-выпуклыми буквами... [url="https://imageup.ru/img294/4990242/kryshka-s-bukvami.jpg.html"][/url] Нужно изготовить матрицу. Принтерные распечатки наклеиваем на картон: [url="https://imageup.ru/img122/4990287/img202502102025391.jpg.html"][/url] Всё по отдельности вырезали в том числе и буквы и склеили между собой, получилась МАТРИЦА : Отформовали две крышки разных конструкций, используемый материал стал расходоваться рентабельней - дешевле. [url="https://imageup.ru/img163/4990303/img202502102111141.jpg.html"][/url] А вот и сам результат эксперимента - верхняя крышка. |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 23:38 / 11.02.25 Крышка установлена на место: |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 15:27 / 13.02.25 Этот вариант фрикциона не ограничился новой верхней крышкой. В техническом задании говорится о применении этого фрикциона на большом фетбайке с колёсами 26" и установкой его на заднее колесо. И езда предполагается по тяжёлой песчаной поверхности... Ну...и решено было поставить другой не штатный контроллер не на 15А а на 30А.(золотой) Габариты у него больше и в штатное место не лезет. И аккумулятор будет огромный в электросумку не влезет. Решили: - контроллер расположить в электросумке - силовой кабель сделать длинной 1000мм - кабель электрогаза 1500мм - трос растяжку 1500мм - развернуть "телескопы" Вот так это всё выглядит: [url="https://imageup.ru/img194/4991399/img202502131456481.jpg.html"] [/url] Штатное место контроллера пустует [url="https://imageup.ru/img45/4991408/img202502131454551.jpg.html"][/url] Нештатный ЗОЛОТОЙ контроллер на 30А. [url="https://imageup.ru/img286/4991415/img202502131453431.jpg.html"][/url] |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 01:25 / 14.02.25 Вот такой вариант получился: Рутуб: https://rutube.ru/video/private/a2ff0dd2cd5303ffb413c606487ec9e1/?p=UAMkZiArLeFdg2HPFUpUww |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 16:29 / 14.02.25 Пришли лазерные детали уже не из дерева, а стальные - начинаем собирать... |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 02:15 / 15.02.25 Фрикционные моноблоки для установки на V-brake |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 13:54 / 17.02.25 Я думаю у этих моторов единственное преимущество - компактность и малозаметность. В начале марта он будет у меня в руках и через неделю после испытаний будет ясно на что он способен. [url="https://imageup.ru/img46/4992784/velosiped2615.jpg.html"][/url] Вот сравните какая разница: [url="https://imageup.ru/img216/4992778/velosiped2616.jpg.html"][/url] |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 16:37 / 24.02.25 Начинаем открывать сезон... Малый фрикцион пошёл... Рутуб: https://rutube.ru/video/private/180cb0399e0312ac50cffa41354c4233/?p=dmGWguXNAVDXF1CAF7Lk3A |
|||
|
Ссылка на это сообщение:
|
|||
|

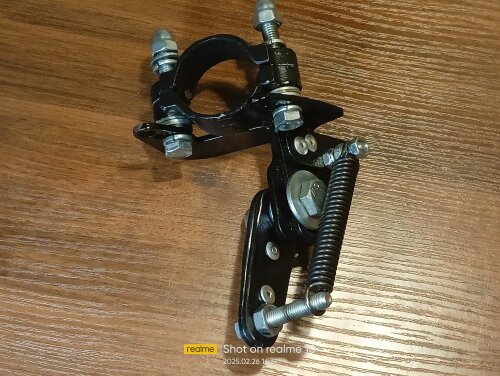

Добавлено: 16:52 / 26.02.25 Не сразу приходят совершенные решения. Моторчик, который сейчас на серии неплох, но за счёт торчащей консольной оси, имеет большой осевой габарит, что позволило его применить только к колёсам 16" Стриды. С колесом 18" начинают задевать педали. А вот моторчик другой конструкции оси такой не имеет, а имеет отверстие. Вместо папы у него мама. И теперь потребность в профильной трубе отпадает. Она служила рычагом держателем с двумя шпонками и их фиксаторами . Конструкция значительно упрощается. Профильная труба требовала ручной обработки по торцеванию и сверлению. На смену её прейдёт плоский лазерный лист с отверстиями вырезанными автоматом. Пака моторчик едет из Китая мы собрали действующий макет подвески. Теперь в качестве нейтрализатора фрикционного контакта будет использоваться перекидная пружина. Упор удалили и теперь, что бы мотор отвести от контакта с шиной достаточно потянуть за сам мотор и он зафиксируется автоматически, обеспечивая свободный педальный ход у велосипеда. Вот так выглядит новая подвеска мотора: |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 20:50 / 26.02.25 Ожидаемое красное скейтбордовское мотор-колесо пойдёт на реализацию сразу двух проектов. Особенно массовым будет тот, что в этой теме... Вот чертёж общего вида в двух проекциях. [url="https://imageup.ru/img159/4996446/friktsion-krasnyi.jpg.html"][/url] Фрикцион будет откидным на перекидной пружине - что позволит велосипеду сохранить свободный педальный ход. А вот чертёж рамы подвески мотора в четырёх проекциях [url="https://imageup.ru/img9/4996451/velosiped26-18.jpg.html"][/url] Вот и в металле: |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 02:02 / 28.02.25 Конструкция собрана и дожидается двигателя - двигатель уже в пути. |
|||
|
|
