Токарный станок ТВ-16: ремонт и эксплуатация.

( 1, 2, 3  След. )
Начать новую тему   Ответить на тему Подписчиков (4)
Форум » Мастерская » Токарный станок ТВ-16: ремонт и эксплуатация.
Онлайн-статус
SUP-2101

Посмотреть профиль Отправить личное сообщение
На форуме с 22.11.2007, cообщений 184
Харьковская обл. Валковский р-н, с. Снежков
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:58 / 17.03.12

Ура, товарищи!
Сегодня я купил "школьника" ТВ-16. Долго за ним охотился, подсобирал три зарплаты и теперь он у меня есть Wink Маленький, старенький но всё-таки свой.

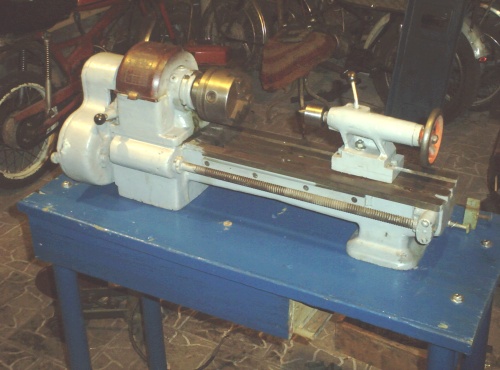

Таким я его увидел в обьявлении на одном из форумов:
Токарный станок ТВ-16: ремонт и эксплуатация.

Потом высматривал косяки по фотографиям:
Токарный станок ТВ-16: ремонт и эксплуатация.

Вел переговоры, отпросился с работы и привез в гараж чудо-юдо.
Токарный станок ТВ-16: ремонт и эксплуатация.

Работы с ним будет много, хотя станок в неплохом состоянии, а главное - почти комплектный.

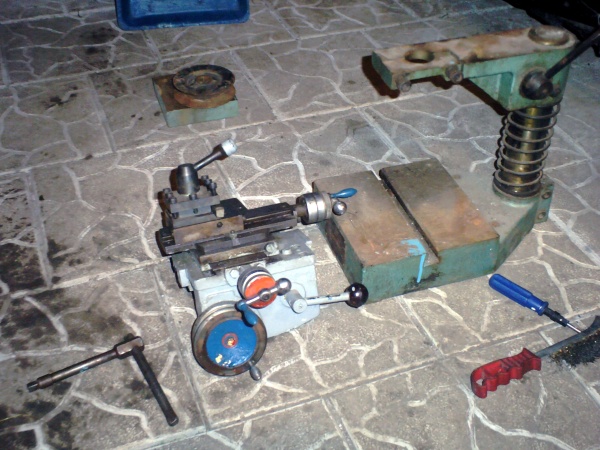

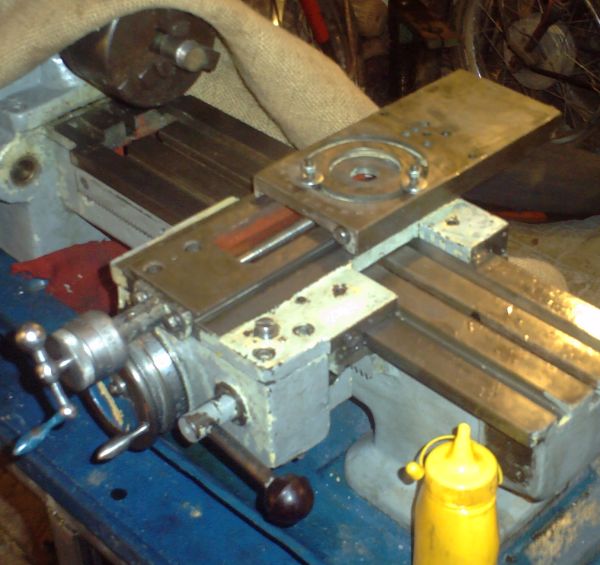

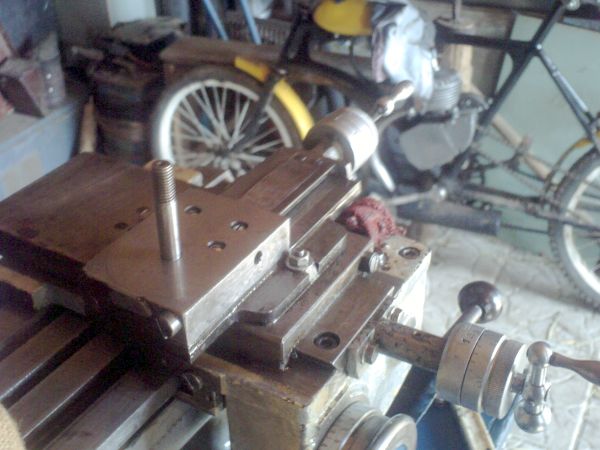

Такой вот супорт (штатив для дрели тоже прикупил по-случаю):
Токарный станок ТВ-16: ремонт и эксплуатация.

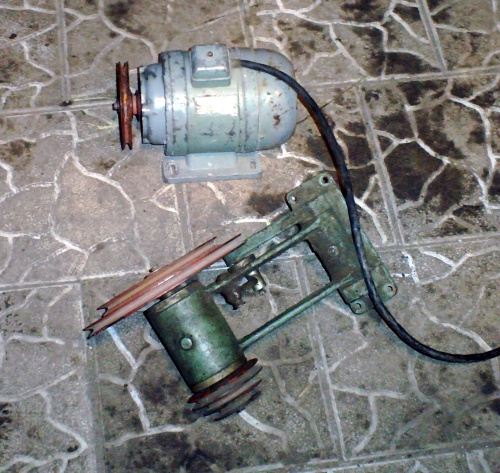

Родной двигатель с промежуточными шкивами:
Токарный станок ТВ-16: ремонт и эксплуатация.

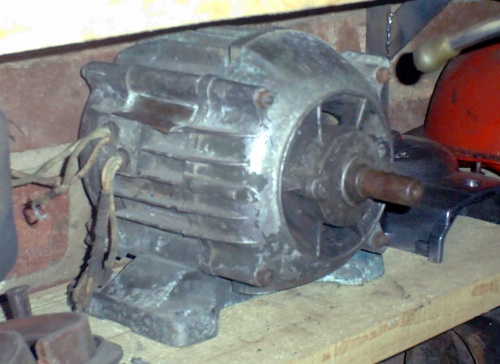

Так-же есть запасной, чуть более мощный мотор:
Токарный станок ТВ-16: ремонт и эксплуатация.

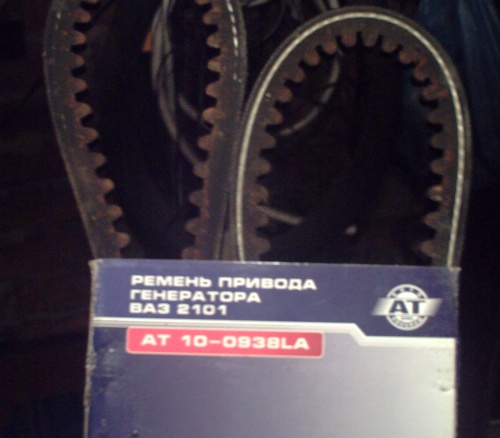

Прикупил в автомагазине новый нижний ремень:
Токарный станок ТВ-16: ремонт и эксплуатация.

А вот с верхним засада - он не на 1250, а на 1000. Поэтому контрпривод не был установлен, а мне он нужен.
Токарный станок ТВ-16: ремонт и эксплуатация.

Такой ремень применим на тракторах МТЗ с двигателями Д-240,243,245. Будем искать.
Изучаю ресурс чипмейкер: http://www.chipmaker.ru/forum/103/

Онлайн-статус
ua3usy

Посмотреть профиль Отправить личное сообщение
На форуме с 26.08.2008, cообщений 125
Вичуга
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:15 / 20.03.12

поздравляю . хорошее приобретение. у самого такой.

Онлайн-статус
SUP-2101

Посмотреть профиль Отправить личное сообщение
На форуме с 22.11.2007, cообщений 184
Харьковская обл. Валковский р-н, с. Снежков
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:08 / 21.03.12

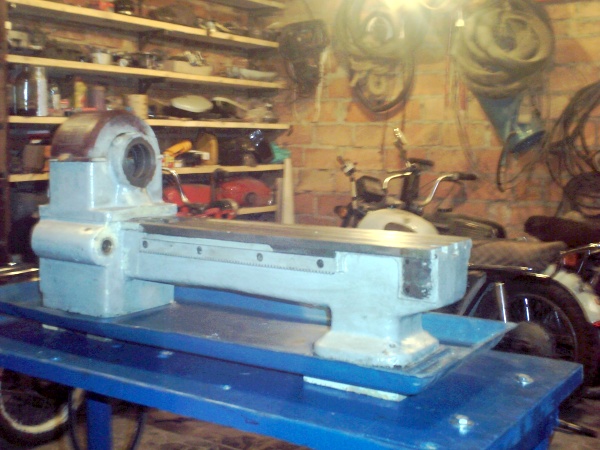

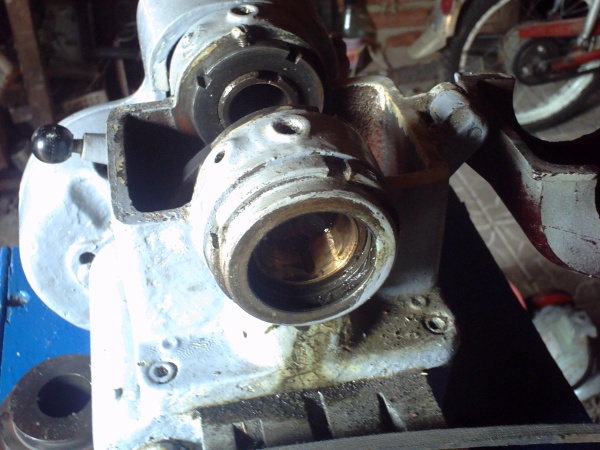

Воскресенье было тяжелым. Начал розбирать станок. Начинал с замены ремня, закончил голой станиной. Во втулках было замечено много грязи, пришлось их изымать и мыть (за помощь с мойкой выражаю благодарность $erGу).
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

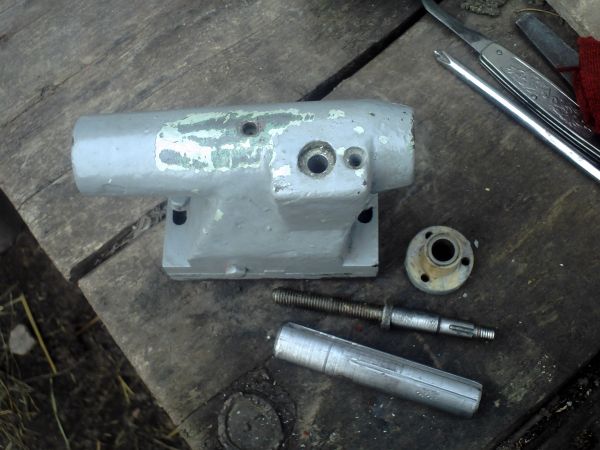

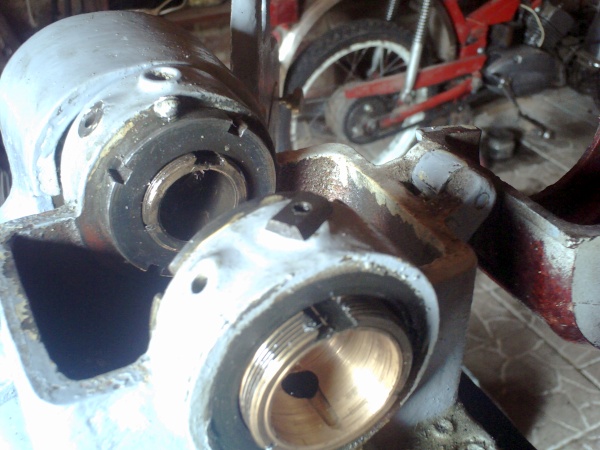

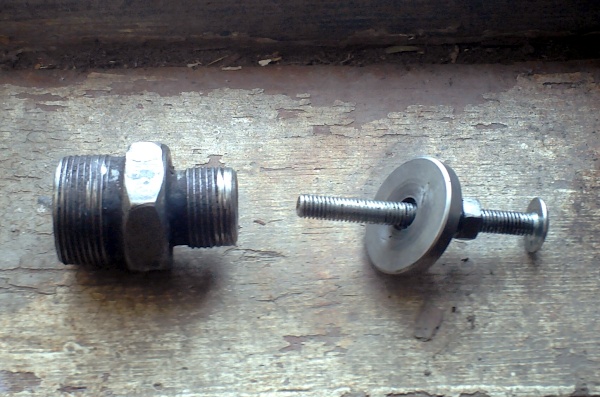

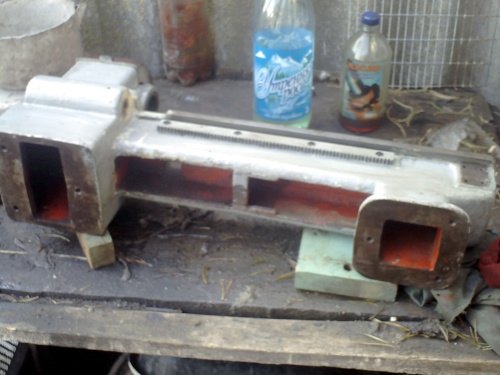

Вот с задней втулкой засада - чтобы её вытащить (в левую сторону) надо открутить корпус гитары, и демонтировать трензель. С оськой трензеля проморочился долго, потом нашел решение на чипмейкере - сделал сьемник:
Токарный станок ТВ-16: ремонт и эксплуатация.

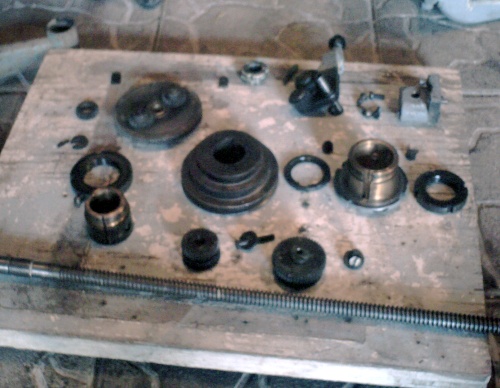

А вообще в станке куча маленьких деталюшек, не меньше чем в мопеде.
Токарный станок ТВ-16: ремонт и эксплуатация.

И это только часть разобрана. А гайку оси шпинделя крутили пионеры, стопорный болтик М6 срезан под корень. Пришлось сверлить четырьма разными сверлами, потом выковыривать останки резьбы болтика ножиком.
Токарный станок ТВ-16: ремонт и эксплуатация.

Оказывается между столом и поддоном должны быть деревяные проставки:
Токарный станок ТВ-16: ремонт и эксплуатация.

Харашо хоть мануал есть, с ним намного проще.

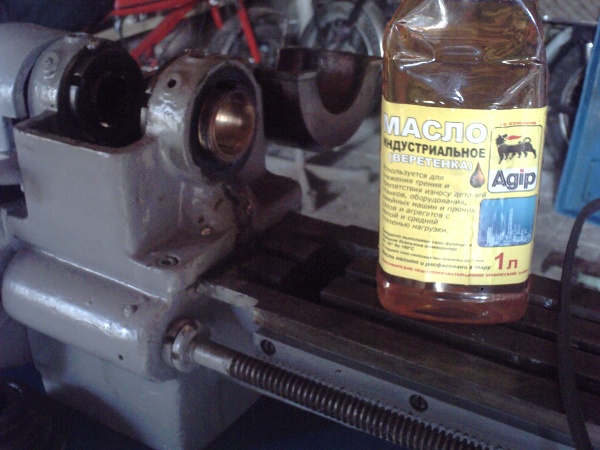

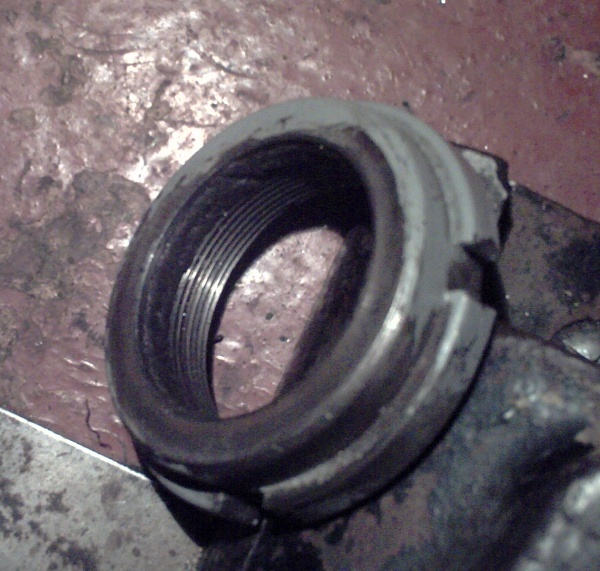

В наружной гайке передней втулки есть проточка, в которой должен стоять войлочный пыльник. Когда я розрезал валенок, то оказалось, что войлока там нет Crying or Very sad Пришлось использовать сальниковую набивку для насосов, и добавить колечко из спицы.
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

Начал все собирать на место.
Токарный станок ТВ-16: ремонт и эксплуатация.

Мда, а втулки-то затянуты полностью Confused Розберусь потом. Обпаять снаружи их чтоль Idea Вобщем смазал втулки через каналы и собрал шпиндель вкучу.

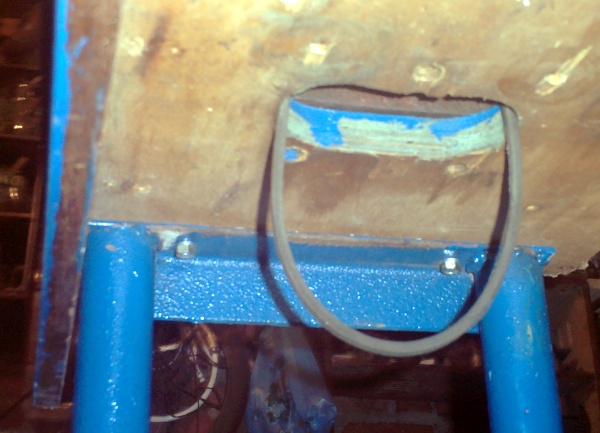

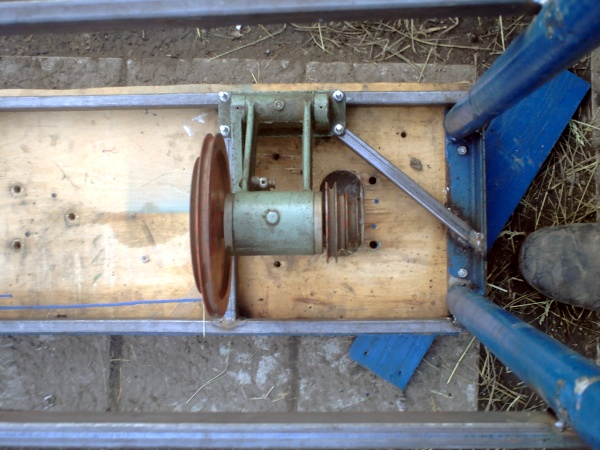

Вчера и сегодня воевал с контрприводом. Нашел оптимальное место, просверлил отверстия в столешнице, усилю профилем. Закончились болтики М8 на 100.
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

А там дальше буду кумекать.
Небольшая черта:
1) Книгу надо обязательно скачать, напечатать, и внимательно прочитать.
2) В станке полно маленьких стопорных болтиков. Их надо искать по рисункам в мануале. Обобенно подлый стопор оси трензеля - находится сзади передней бабки и был замазан краской.
3) Ремни надо профиля Z или 0, профиль А слишком широкий. Ремень с копейкомобиля годится, с трактора - широковат.
4) Во втулках сверху есть хитрые пластинки + болтики для коррекции искривления втулок. Ставить обязательно.
5) Контрпривод чугунный, тяжелый, им можно накачать бицепсы Smile
6) Шкив шпинделя на шпонке, можно его розвернуть задом наперед.

Онлайн-статус
SUP-2101

Посмотреть профиль Отправить личное сообщение
На форуме с 22.11.2007, cообщений 184
Харьковская обл. Валковский р-н, с. Снежков
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:13 / 24.03.12

По вечерам много примерялся, делал заготовки, заказал болты и еще профиля (самого материала уже куплено на 500 грн). Теперь пришло время начать варить стол. Использовал свой полуавтомат, о котором писАл раньше Полуавтомат ТЕМП-059 М.

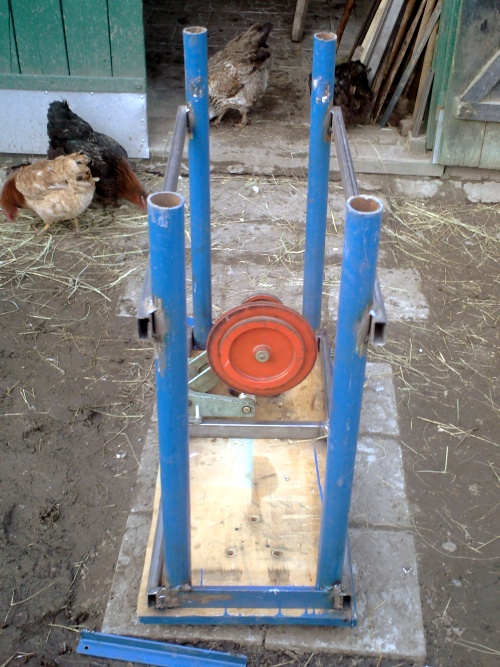

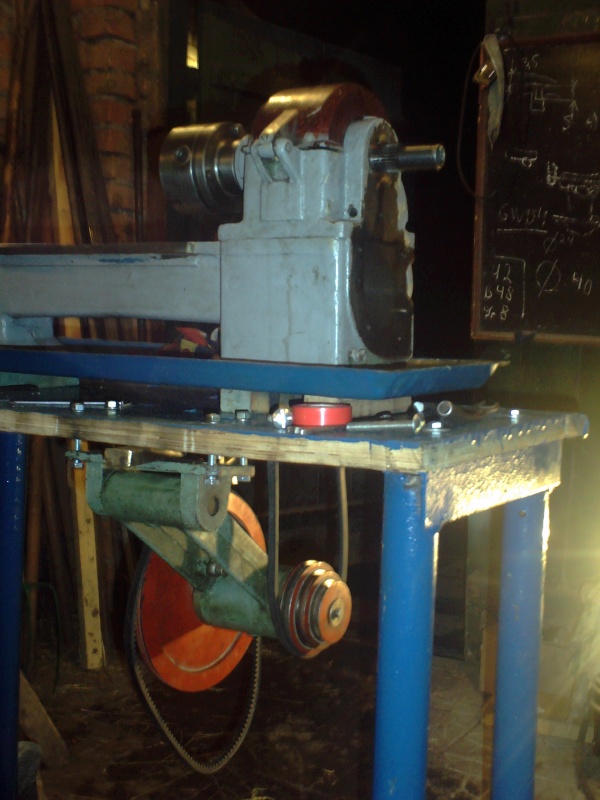

С контрприводом все понятно - продольный лонжерон и поперечный + наклонный усилители:
Токарный станок ТВ-16: ремонт и эксплуатация.

А вот с нижней частью каркаса была неопределенность, ибо двигатель будет установлен не на сам каркас, а на шарнирный подрамник. Примерно так:
Токарный станок ТВ-16: ремонт и эксплуатация.

Хочу сделать фрикцион на нижнем ремне. Очень полезная веЩ. По 1К62 знаю.
Опустил профили с запасом, лишнее место не помешает.
Токарный станок ТВ-16: ремонт и эксплуатация.

Немного накосячил при разметке, пытаясь вывести косяки прошлого хозяина станка - ножки смотрят в разные стороны, а приварено сваркой-переменкой. Покрашено по неотбитому шлаку. Прочность шва просто никакая. В отличие от полуавтомата.
Продолжение завтра.

Онлайн-статус
SUP-2101

Посмотреть профиль Отправить личное сообщение
На форуме с 22.11.2007, cообщений 184
Харьковская обл. Валковский р-н, с. Снежков
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:50 / 26.03.12

А продолжение было многообещающим. Но, видать мопедные боги от меня отвернулись. Сварил нижний контур, почти вывел паралельность ножек. Потом полуавтомат издох. Сгорел выходной транзистор в блоке питания двигателя протяжки. После замены, новый прожил 10 секунд, пришлось поставить дремучий КТ-805Б. Вроде работает. Причиной считаю большую емкость конденсатора на выходе.
Пока месть имеем это:
Токарный станок ТВ-16: ремонт и эксплуатация.

Оставшиеся время воевал с полуавтоматом - профилактическая замена проводов.
Сегодня пригляделся к моторчикам, дабы делать подмоторную раму. Посадочные места довольно разные. Наверно правельнее делать сразу под более мощный мотор (600 Вт против 250). Почистил подшипники, смазал. Попробовал запустить с конденсатором звездой - заработало. Правда МБГО чуть не взорвался, ушел в мусор. Запустится треугольником не получилось, сжег несколько предохранителей на 2А. Это явно мало. Буду пробовать включаться через 10А автомат с 30 мкФ на борту.
Если получится, то отдам шкив в проточку под более толстый вал мотора. Да и под шпонку надо паз проковырять.

Онлайн-статус
SUP-2101

Посмотреть профиль Отправить личное сообщение
На форуме с 22.11.2007, cообщений 184
Харьковская обл. Валковский р-н, с. Снежков
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:31 / 01.04.12

Отчет за неделю.

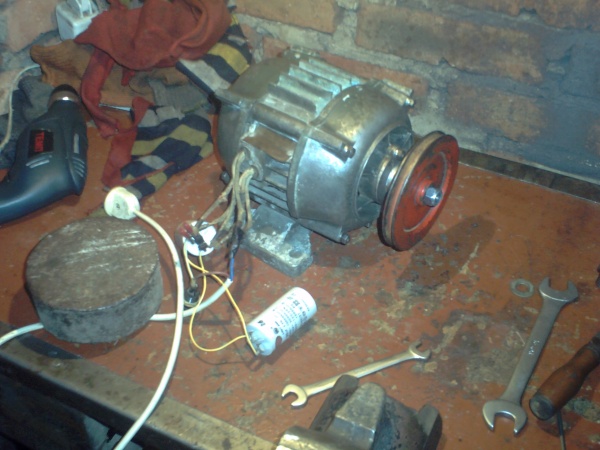

Запустится треугольником получилось, правда предохранитель пришлось поставить на 10 А. Оттарабанил ротор со шкивом к токарю, тот росточил отверстие (правда чуть прослабил когда выводил биение). Подшипники жалко - люфта почти нет, зато сильно гремлят раковинами. Под замену. Кончик вала токарь переточил и нарезал резьбу, чтоб контрить гайкой с пластмассовым колечком.

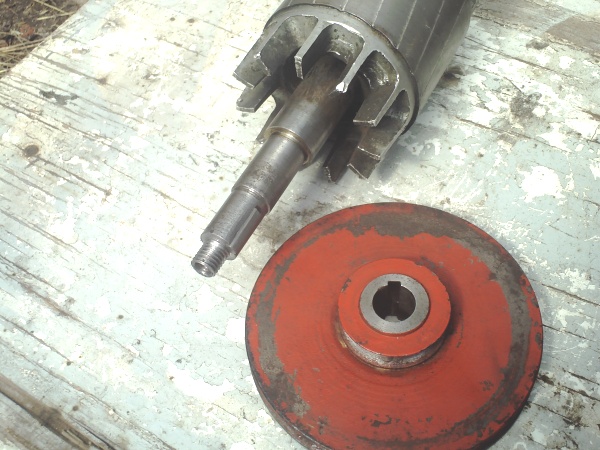

Вот паз в шкиве пришлось пилить пионерскими методами: ножовкой, напильниками (не каждый влез), сложенными в бутерброд, ножовочными полотнами (7 шт Idea ). Получился прям как настоящий. Сделал шпонку из железной полосы (шинка толщиной 4 мм).
Токарный станок ТВ-16: ремонт и эксплуатация.

Полдня проморочился с мотором - затирает ротор и все тут. Оказалось напутал росположение крышек, поставил вверх ногами. Вечером запустился со шкивом и 40 мкФ на борту.
Токарный станок ТВ-16: ремонт и эксплуатация.

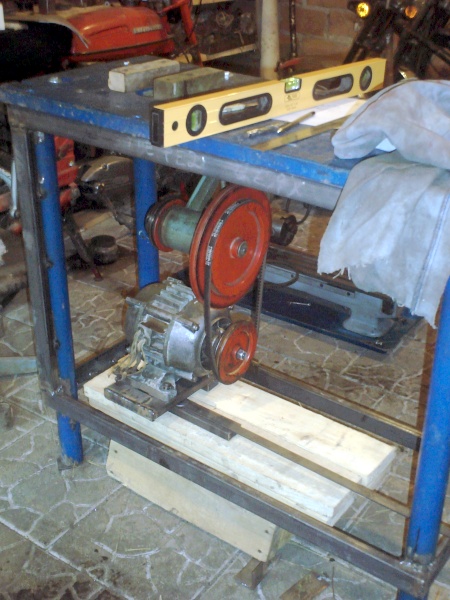

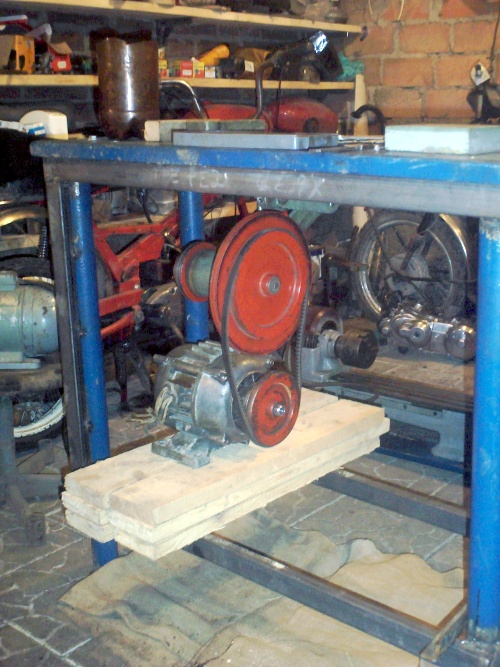

Начал примерятся мотором с столу. Применил подножный деревостапель.
Токарный станок ТВ-16: ремонт и эксплуатация.

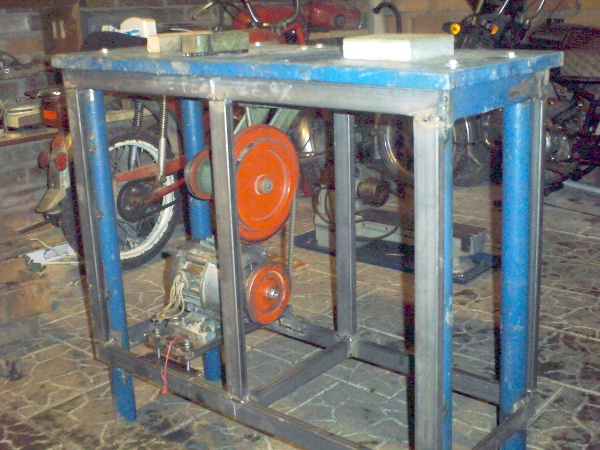

Начал варить рамку под мотор.
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

Опять примерялся, чтоб шарниры правильно приварить.
Токарный станок ТВ-16: ремонт и эксплуатация.

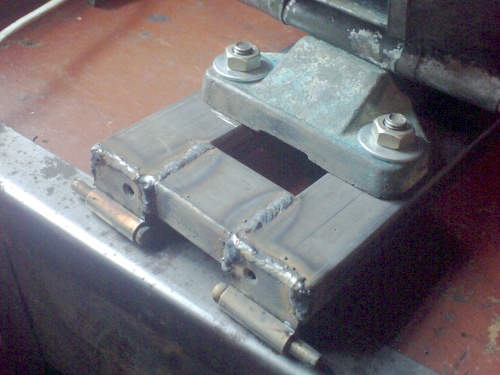

Какие шарниры? Вот такие:
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

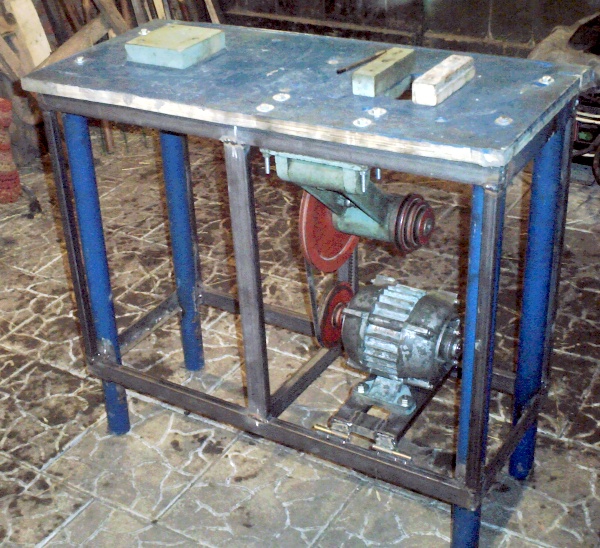

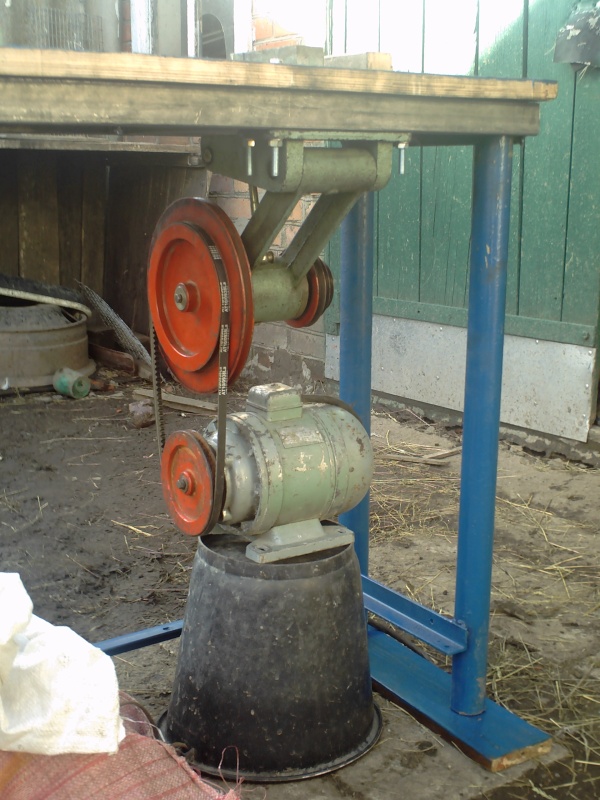

Приварил рамку с шарнирами к каркасу стола сзади, спереди - уголок на который опираются болты регулирующие натяжение ремня.
Токарный станок ТВ-16: ремонт и эксплуатация.

Начинало темнеть, пришлось ускорится и доварить каркас - еще оставалось приварить четыре куска профиля. Харашо СЕРЖ помог, нетоб не успел.
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

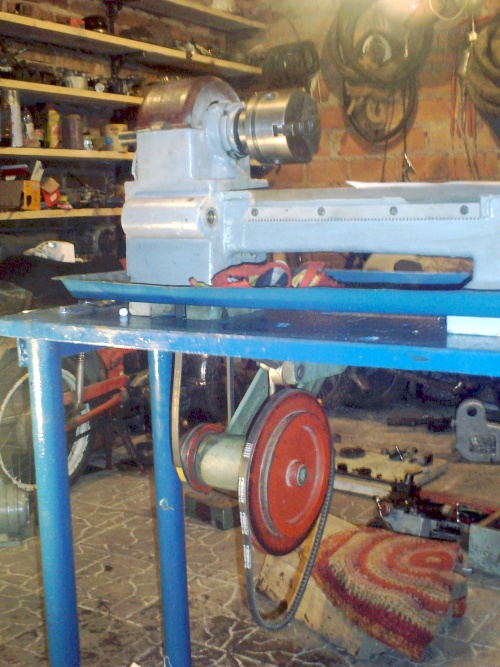

Попробовал крутить мотором контрпривод. На маленьком моторном шкиве запустился с 40 мкФ, есть легкая вибрация. На большом шкиве пустился лиш на 50 мкФ, появилась серьезная вибрация, то-ли шкив, то-ли ремень. Потом выясним. Нада купить еще один конденсатор на 20 мкФ (26 грн).
Дальше по плану подлечить здоровье, подшаманить дела на работе и зашить оцинковкой каркас стола.
ЗЫ. Чуть не забыл, еще ж дверку стола надо сделать и ящики где-то достать Rolling Eyes

Онлайн-статус
SUP-2101

Посмотреть профиль Отправить личное сообщение
На форуме с 22.11.2007, cообщений 184
Харьковская обл. Валковский р-н, с. Снежков
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:56 / 03.04.12

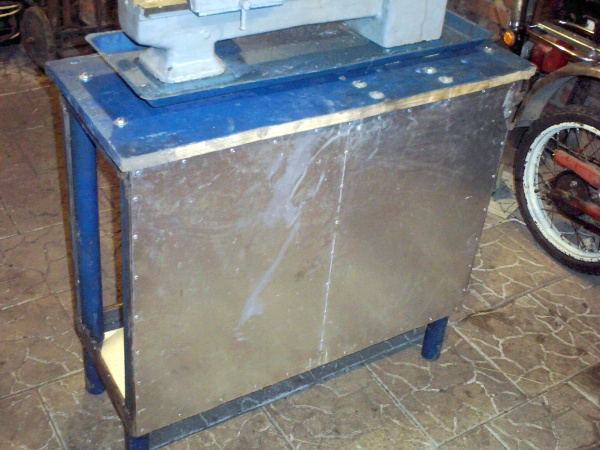

Сегодня з $erGом приклепали пол и заднюю стенку к каркасу. Естественно с оцинковки.
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

Дальше оббивка заторможена, посмотрю дальше, если будет виббббрировать и шуметь, то придется её снять и заменить на антикотомышесетку.

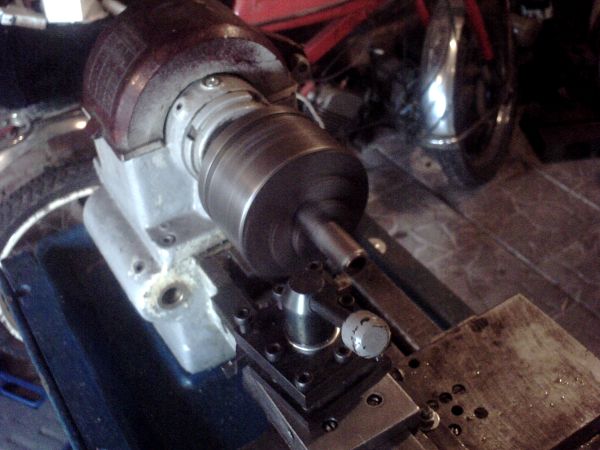

Подключился, дабы посмотреть на вращающийся патрон. Неудержался и поставил супорт, зарядил кусочек трубы в патрон. Еле запустился на 40 мкФарадах. Ремнями выставил скорость шпинделя 600 об/мин.
Ура, вот она первая стружка!
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

Ласточкины хвосты люфтят - надо перебирать, смотреть. Патрон тоже имеет биение видно или прикрутили неправильно, или бяка между ним и планшайбой попала.
Одну десятку режет легко, при перегрузке патрон стает, двигатель работает (ремни специально попущены). Это, как по мне, только плюс.
Вобщем работы продолжаются.

Онлайн-статус
SUP-2101

Посмотреть профиль Отправить личное сообщение
На форуме с 22.11.2007, cообщений 184
Харьковская обл. Валковский р-н, с. Снежков
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:34 / 06.04.12

Обнаружилась серьезная засада.

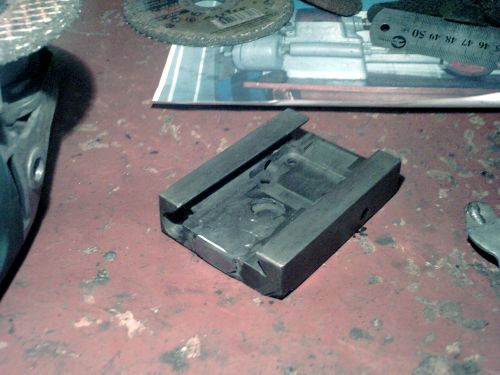

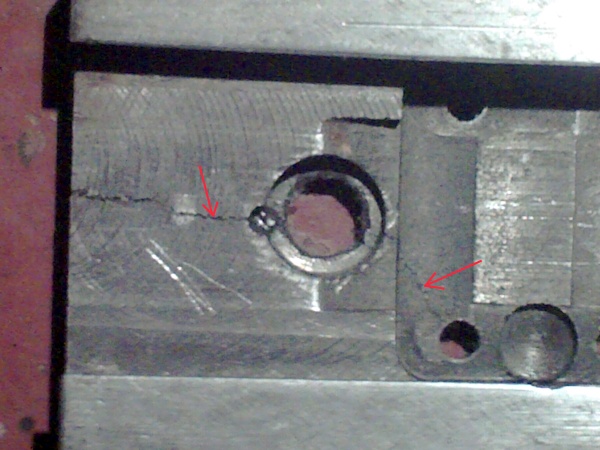

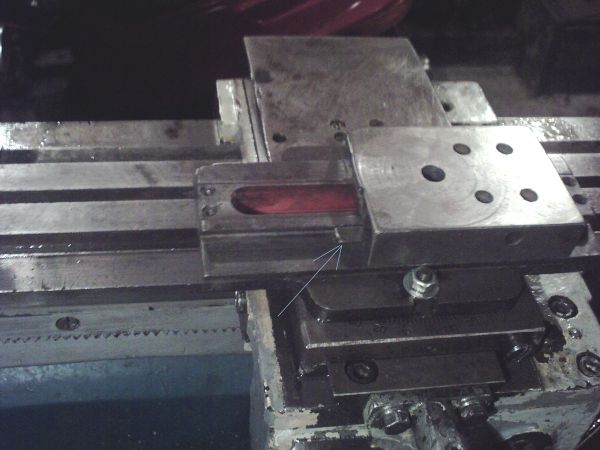

Вобщем я её ожидал. На верхних салазках суппорта трещина в классическом для ТВ-шки месте:
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

На чипмейкере надыбал тему:
http://www.chipmaker.ru/topic/16807/
Меня терзают сутные сомнения. Шпильки сделать нереально - слишком длинное место, да и нарезать резьбу нечем (длиннющий метчик надо). Сверлить насквозь нельзя, клин не даст. Вариант проварить полуавтоматом заманчив. Умею ли я варить чугун? Конечно, нет! Sad Придется тренироваться "на кошках".

Онлайн-статус
SUP-2101

Посмотреть профиль Отправить личное сообщение
На форуме с 22.11.2007, cообщений 184
Харьковская обл. Валковский р-н, с. Снежков
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:59 / 13.04.12

Кошки... Я их люблю. Значит тренироваться будем на чугунном траке от танкотрактора Т-74. Фото нет, зато есть выводы.
1) Чугун все-же варится.
2)При сварке чугун очень текуч, расплав вытекает сквозь щели.
3) Проблема при сварке чугуна, похоже, одна - трещина шва при остывании.
4)Чтоб не треснуло - надо гредь до и после сварки. Иначе треснет 100%.
5) Дополнительный присадочный материал в виде медного прутка от трещин не спасает.
6) Варить надо короткими, быстрыми швами с подогревом.
7) Полуавтомат - штука универсальная.

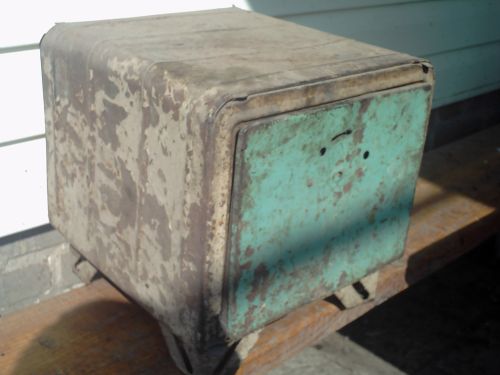

Чем греть? Как плохой, но все-же вариант надо строительный фен и электродуховка.
Токарный станок ТВ-16: ремонт и эксплуатация.

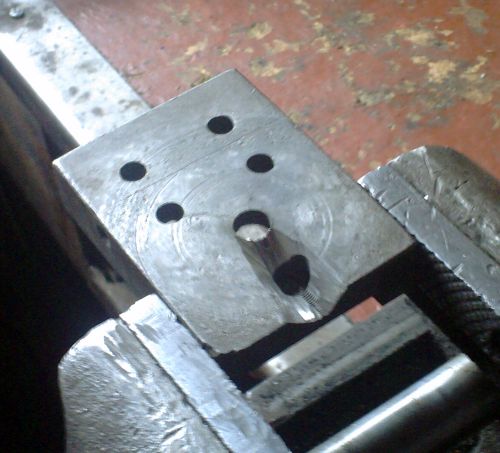

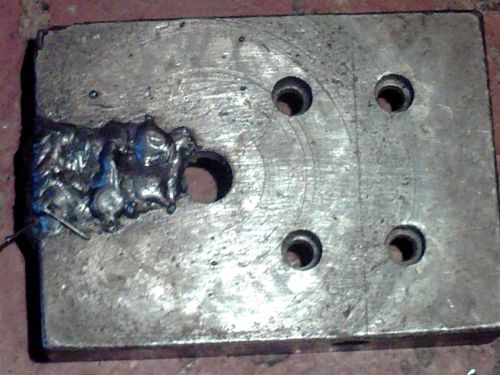

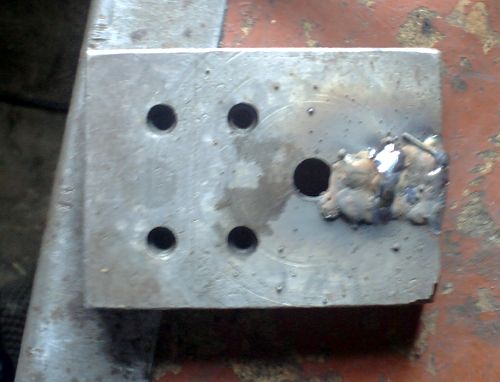

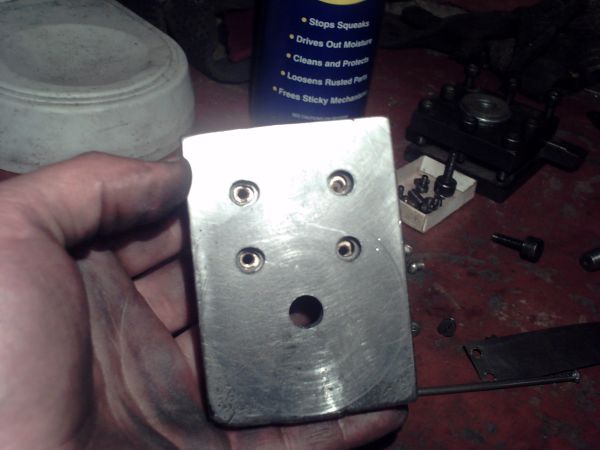

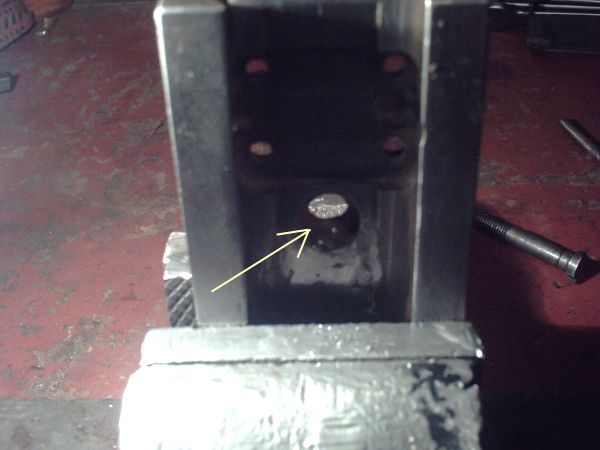

На свой страх и риск готовлюсь к сварке: вырезаю конический кратер в салазке. Отверстие для фиксатора нещадно будет заварено, нечего мне ослаблять чугуняшку.
Токарный станок ТВ-16: ремонт и эксплуатация.

Грею железку в духовке, потом зажимаю в тисках и варю полосками. Между ними перерыв и прогревание феном.
Получилось отакое:
Токарный станок ТВ-16: ремонт и эксплуатация.

Отправляю салазку в духовку медлено остывать. Потом вынимаю и делаю те-же операции для тыльной стороны. Важный момент - надо избегать раковин и непроваров.
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

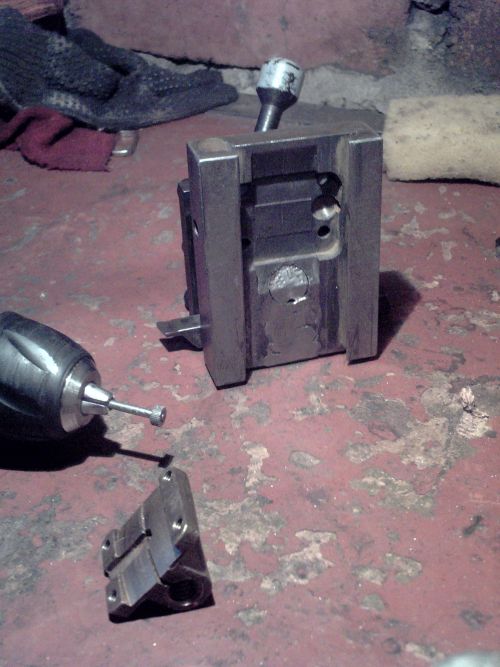

На этом пока все. Пора собирать супорт:
Токарный станок ТВ-16: ремонт и эксплуатация.

Чистил-отмывал фартук. Сделал страшный вывод - станок не видел масла с завода. Масленки закрашены двумя слоями разной краски Shocked
Токарный станок ТВ-16: ремонт и эксплуатация.

На верхней стороне фартука есть резервуар для масла, с которого через фитили (5 шт) смазываются втулки валиков. Жаль фотки не сделал.
Мойка и еще раз, мойка (бензин не жалеем):
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

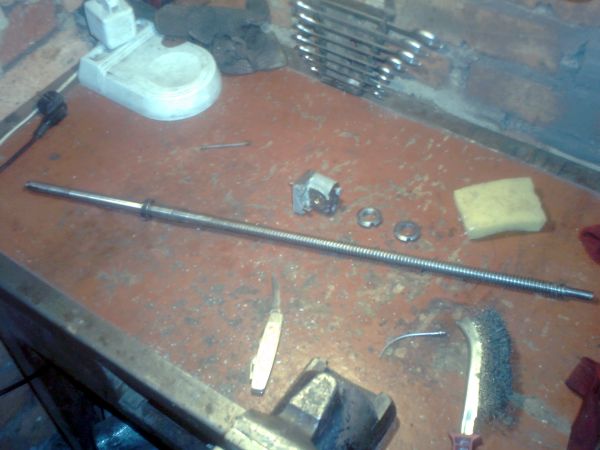

Разрезную бронзовую гайку пропилил в сжатом состоянии для убирания люфта.
Люфт валика управления устраняется так:
При снятом валике нужно выбить (выпресовать) штифт из ручки, потом снять лимб с пружинкой. Отпустил три контровочных болтика и отрегулировал зазор. Сделал немного плотновато - оно скоро притрется (надеюсь).

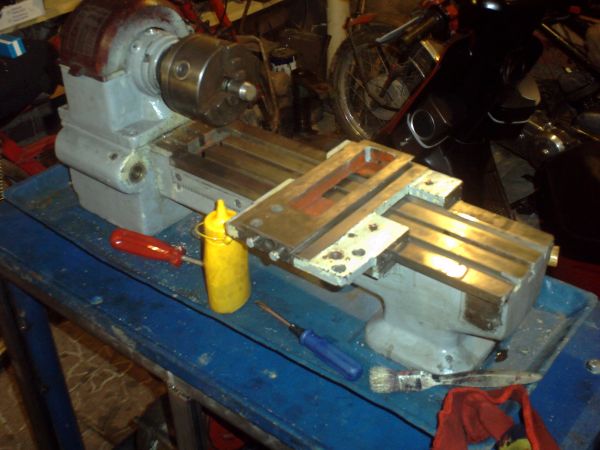

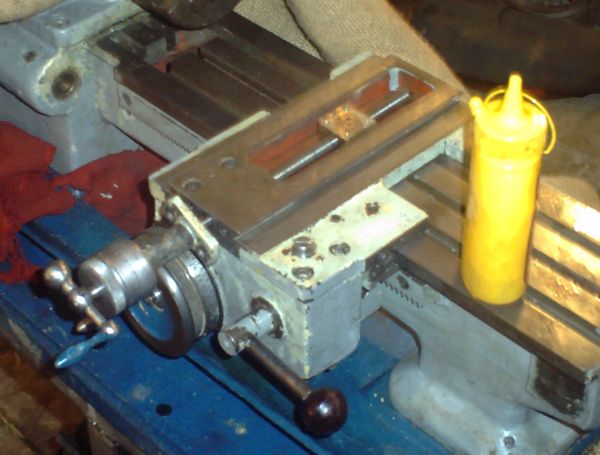

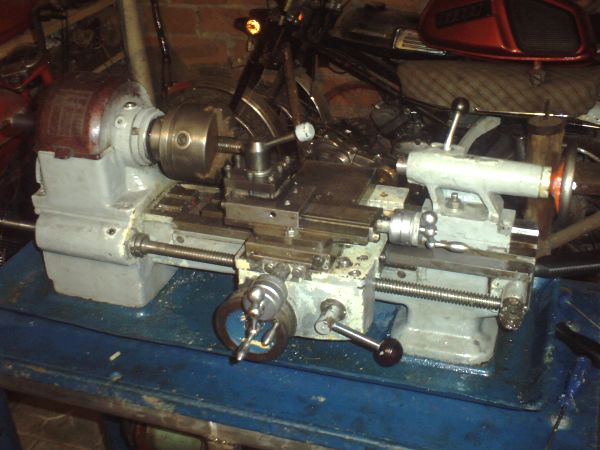

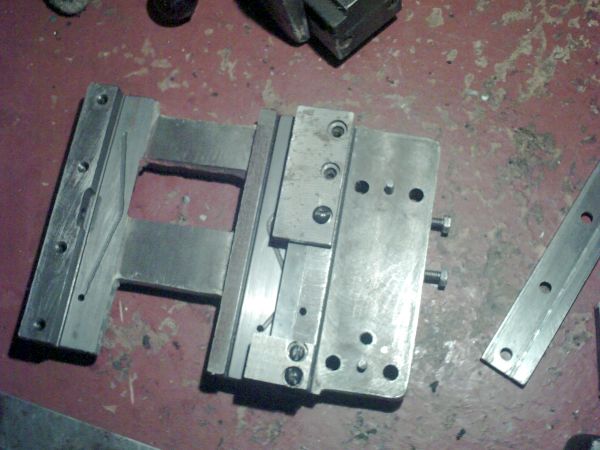

Начал собирать супорт:
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

Добавлено

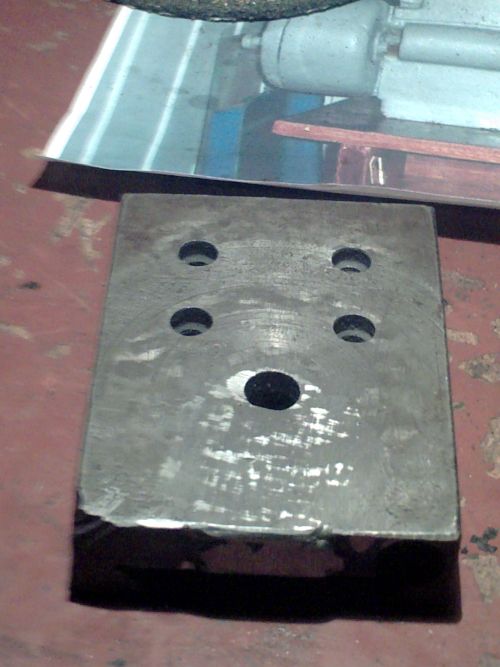

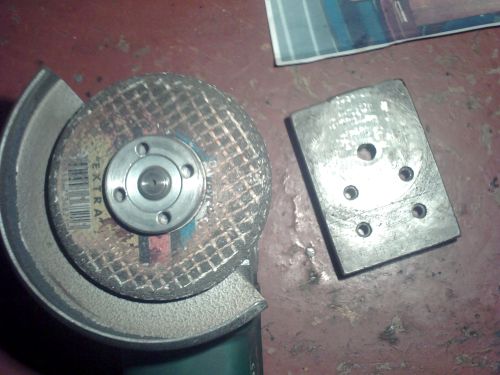

Вчера прошлифовал наваренный метал болгаркой.
Токарный станок ТВ-16: ремонт и эксплуатация.

Получилось неплохо:
Токарный станок ТВ-16: ремонт и эксплуатация.

Токарный станок ТВ-16: ремонт и эксплуатация.

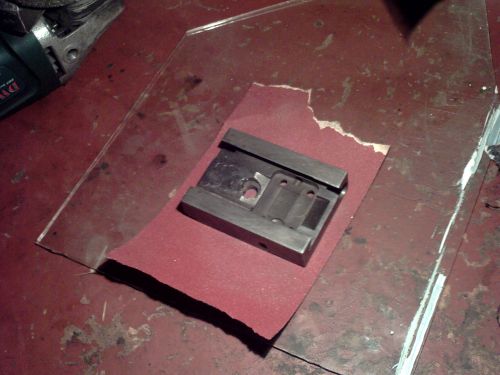

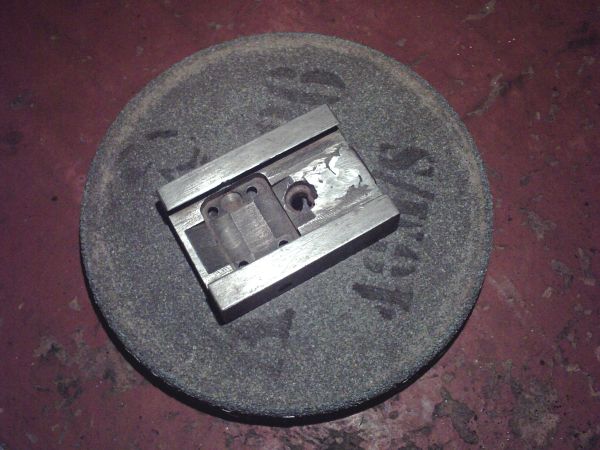

Потом попробовал прошлифовать салазку на наждачке, лежащей на куске стекла.
Токарный станок ТВ-16: ремонт и эксплуатация.

Проморочился долго, но еще плоскость не вывел. Как завершающий этап наждачка годится. Но наверно надо искать кусок наждачного камня. Ладно, разберемся.

Онлайн-статус
Карпатовод

Посмотреть профиль Отправить личное сообщение
На форуме с 22.02.2009, cообщений 58
Житомир
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:36 / 14.04.12

Какой проволокой варил чугун? ПАНЧ'ем или обычной для стали?

Онлайн-статус
SUP-2101

Посмотреть профиль Отправить личное сообщение
На форуме с 22.11.2007, cообщений 184
Харьковская обл. Валковский р-н, с. Снежков
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:39 / 19.04.12

Варил самой обычной омедненной проволокой. Треснет? Увидим. Мы тоже не вечные.
Времени просто нет. Если раньше приходил с работы поздно, то сейчас - иногда даже сплю в поле в служебной газельке (посевная однако).
Поиск наждачного камня привел к заточному станку. Оный был откручен и положен на стол для натирания. Дальше как в рекламе: "тру, Дед Мороз тру...".
Токарный станок ТВ-16: ремонт и эксплуатация.

Потратил на притирку вечер, в конце опять притер на наждачке. Как верхнюю плоскость, так и нижнюю.
Потом взялся фрезеровать колёсико-зажигалочной фрезой углубление под болт резцедержки.
Токарный станок ТВ-16: ремонт и эксплуатация.

Устосал два колёсика, сделал на 80%. По заказу купили еще 6 зажигалок.
Жду выходных.

Онлайн-статус
SUP-2101

Посмотреть профиль Отправить личное сообщение
На форуме с 22.11.2007, cообщений 184
Харьковская обл. Валковский р-н, с. Снежков
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:58 / 29.04.12

Нашел чутку времени.
Закупили зажигалок. Дофрезеровал углубление. Стопор под болт-оську резцедержку фиксировать не стал, он сидит плотно, если что - то приклею суперклеем.
Токарный станок ТВ-16: ремонт и эксплуатация.

Гайка винта салазки изношена, надо сжать посильнее. Но никак, пришлось отфрезеровать отвестия в овалы. В розпор между гайкой и салазкой, со стороны смазочного отверстия, вклеил два кусочка гвоздя. Только так удалось сжать гайку.
Токарный станок ТВ-16: ремонт и эксплуатация.

Монтаж салазки начинается с гайки и хитрой пластинки:
Токарный станок ТВ-16: ремонт и эксплуатация.

Думаю, щас как поставлю салазку. Но никак. Пришлось пилить ласточкин хвост трехгранным напильником. Да простят меня станкостроители.
Клин во как еще не доходил, а все потому, что я варил чугуняшку в тисках.
Токарный станок ТВ-16: ремонт и эксплуатация.

Так вот получилось с оськой в сборе:
Токарный станок ТВ-16: ремонт и эксплуатация.

Разобрал заднюю бабку, все перемыл. Ребятки, не крутите нижний болт. Это не болт а стопор хитрый. Пиноль вытаскивается своим же винтом. Какие-то пионеры неправильно поставили клинья стопора пиноли, и они прочиркали полосу на ней.
Токарный станок ТВ-16: ремонт и эксплуатация.

Засада, пиноль кто-то плющи молотком с края. Пришлось торцеваться на 2 мм.
Токарный станок ТВ-16: ремонт и эксплуатация.

Верно Вагнер говорит: станки сами себя строят.
Теперь ходовой винт, опять много чистки и мойки. Винт немного погнут, рисковать пока не буду, если что - то выгну потом.
Токарный станок ТВ-16: ремонт и эксплуатация.

Сейчас станок такой:
Токарный станок ТВ-16: ремонт и эксплуатация.

Пока беру тайм-аут. Надо осмыслить проблему с втулками шпинделя. Пайка или портянка - вот в чем вопрос Question Exclamation

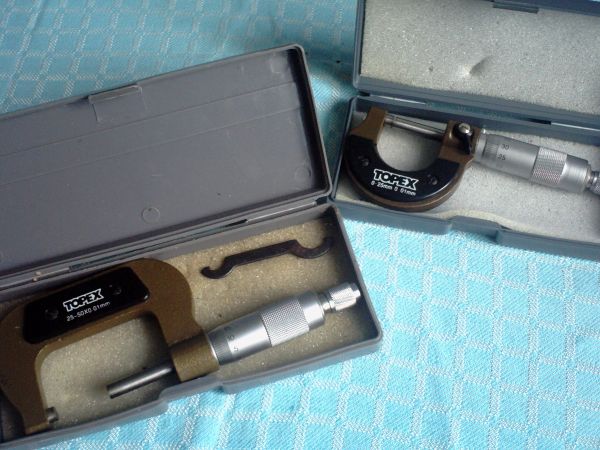

ЗЫ. Прикупил микрометры, потихоньку буду запасаться другими ништяками
Токарный станок ТВ-16: ремонт и эксплуатация.

Онлайн-статус
P.S. Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 21.09.2007, cообщений 5
Омск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:17 / 16.05.12

Респект. главное не сдаваться!
Во сколько он обошелся вам?

Онлайн-статус
linil

Посмотреть профиль Отправить личное сообщение
На форуме с 12.01.2009, cообщений 1524
Север Южного Урала.
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:46 / 16.05.12

Цитата:
Теперь ходовой винт, опять много чистки и мойки. Винт немного погнут, рисковать пока не буду, если что - то выгну потом.


Не надо гнуть. Они и согнутые прекрасно работают, даже на больших станках. Там согнут наверно каждый первый. Very Happy

Онлайн-статус
ua3usy

Посмотреть профиль Отправить личное сообщение
На форуме с 26.08.2008, cообщений 125
Вичуга
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 12:06 / 17.05.12

у меня тоже гнутый винт. тока при обратном ходе выбивает гайку. при прямом всё нормально


Начать новую тему    Ответить на тему Подписчиков (4) ( 1, 2, 3  След. )


Перейти:
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах

« Материаловедение | Использование фольги и воды для реставрации хрома »




© ДЫРЧИК.РУ 2018
info@dyr4ik.ru
www.magazinmopedov.ru Раскрутка и продвижение сайта
OLDIES Studio
