Привод от КД  через педальные звезды


Привод от КД  через педальные звезды
Онлайн-статус
triloded

Посмотреть профиль Отправить личное сообщение
На форуме с 02.02.2007, cообщений 719
Санкт - Петербург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:58 / 03.02.12

Большой фривилл, который стоит на шатуне можно купить на мотоборде ру. В качестве маленького можно использовать стандартные одиночные трещотки от великов. На том же мотоборде они есть.
А в целом конструкция не очень простая:

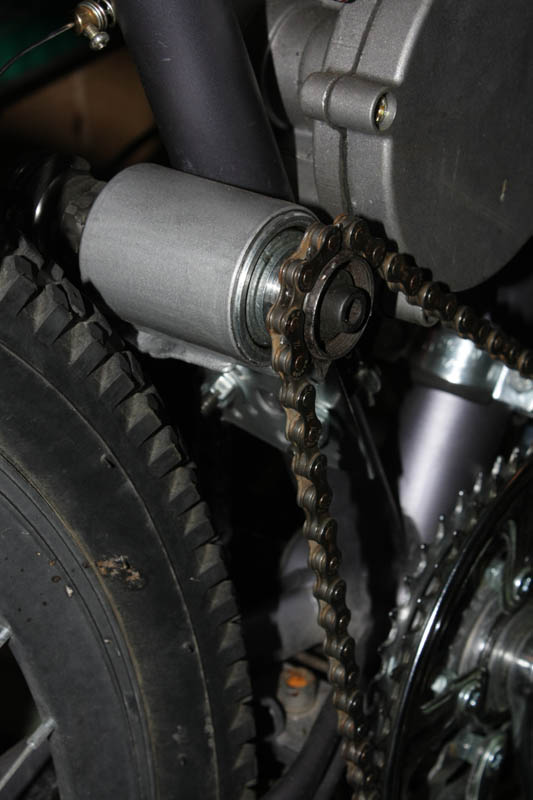

Привод от КД  через педальные звезды


Промежуточный вал стоит в эксцентриковых обоймах подшипников - для натяжения короткой цепи. И сам двигатель с узлом промежуточного вала стоит не на раме, а на на отдельном основании с винтовой распоркой, что бы можно было натягивать цепь от промвала на большую звёздочку.

PS: Капс лок можно бы нажать, чай не слепые и не глухие. А то считается, что писать заглавными буквами всё равно что кричать. Mad И является способом выказать неуважение.
Онлайн-статус
igoraudi

Посмотреть профиль Отправить личное сообщение
На форуме с 21.01.2012, cообщений 231
новосибирск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:05 / 03.02.12

вот этого то,я и жду!буду очень признателен,кто подскажет где такую звезду преобрести.
Онлайн-статус
igoraudi

Посмотреть профиль Отправить личное сообщение
На форуме с 21.01.2012, cообщений 231
новосибирск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:29 / 03.02.12

bds писал(а):
Хотел видео вставить с шатуном на котором двойной фривил, да не выходит.
Вместо видео получается чистый белый квадрат. В чём трабла?

наверное видео ролик был удален,вот и все.а по поводу CAPS LOSK уж ИЗВЕНИТЕЛЯЙТЕ.ни все ассы компьютерные.я в компьютерах ни бум бум.
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 627
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:19 / 03.02.12

http://www.alibaba.com/product-gs/364924325/bicycle_free_wheel.html

http://www.bicycle-engines.com/primary-drive-sprocket-freewheel-p-134.html
Онлайн-статус
Weidmann

Посмотреть профиль Отправить личное сообщение
На форуме с 14.06.2011, cообщений 78
Пятигорск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:35 / 03.02.12

Sbech писал(а):
igoraudi писал(а):
педальным звёздам
когда крутит мотор,педали не вращались


Педальные звёзды жёстко прикреплены к педальным шатунам. Задача не имеет решения. У Маховика нет педального привода.

А вот и мой Д5 6-ти скоростной...


Хотя... Пропежуточный вал, как у Маховика, да весь блок передних звёзд на обгонную муфту...

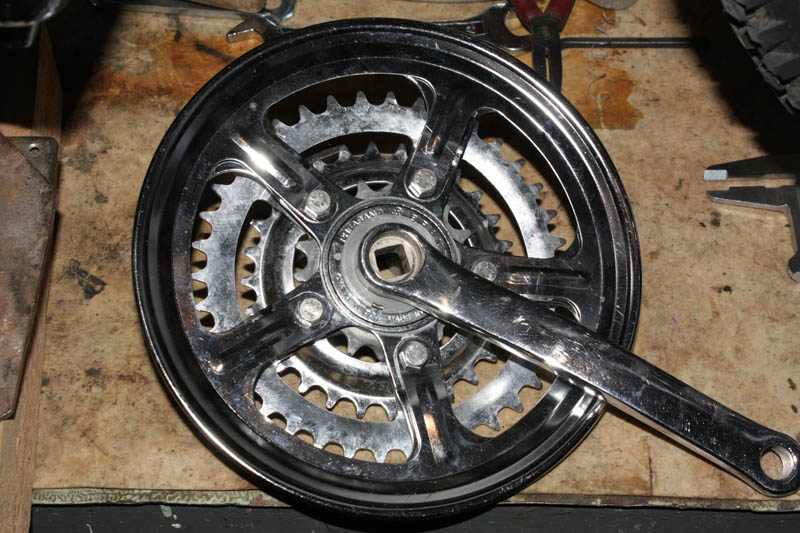

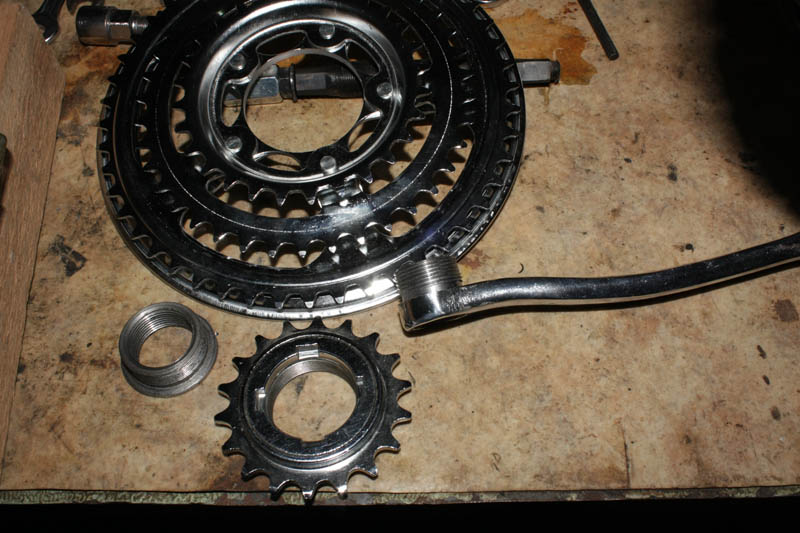

Очень даже имеет!Покупается за 350 руб. система и за 250 руб. фривил :



Привод от КД  через педальные звезды

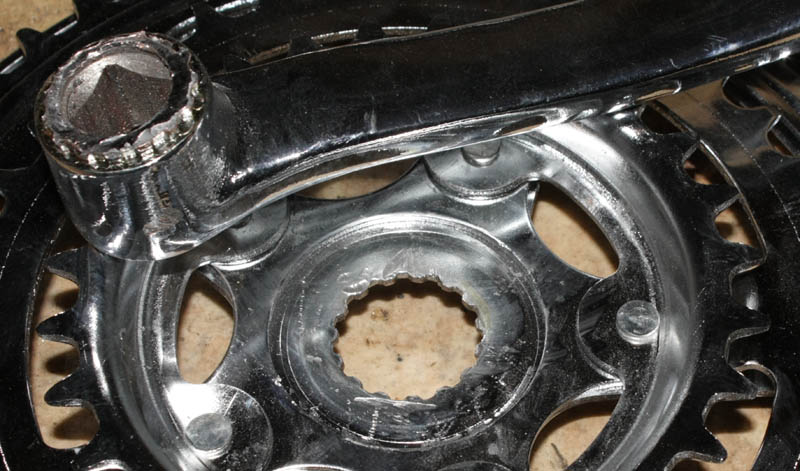

Улаляется развальцовка и извлекается шатун :

Привод от КД  через педальные звезды

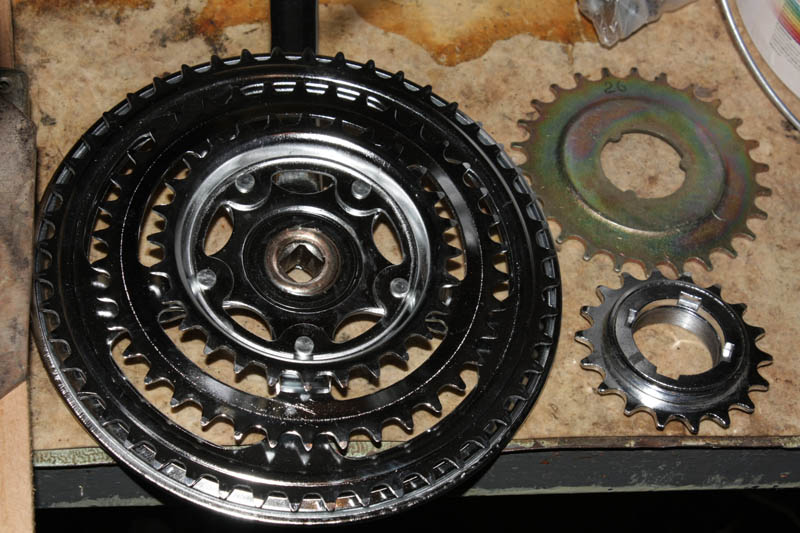

На шатуне нарезается резьба и вытачивается переходник под фривил,набор звездочеч протачивается под фривил , после удаляются 5 заклепок и звезды разделяются :

Привод от КД  через педальные звезды

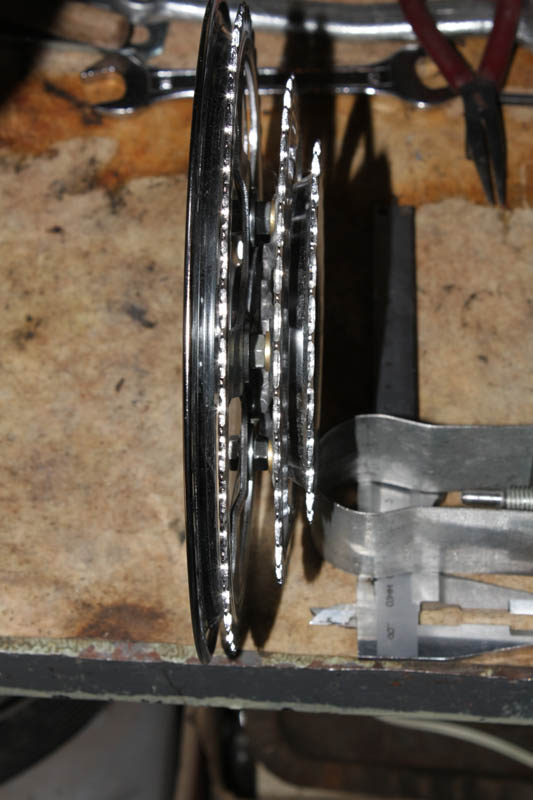

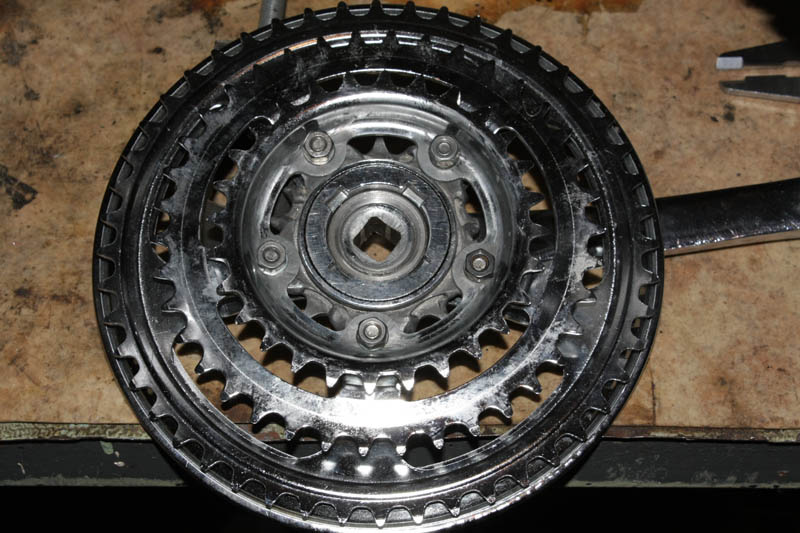

Две малых звезды привариваются или прикручиваются к фривилу,а большая через проставки удаляется отних.После этого все собирается до кучи :

Привод от КД  через педальные звезды


Привод от КД  через педальные звезды


Привод от КД  через педальные звезды
Онлайн-статус
Weidmann

Посмотреть профиль Отправить личное сообщение
На форуме с 14.06.2011, cообщений 78
Пятигорск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:59 / 03.02.12

В продолжение темы.

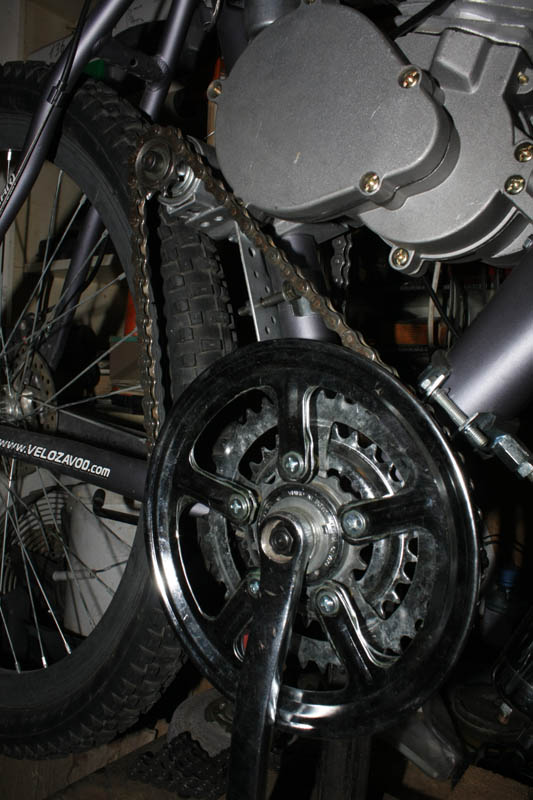

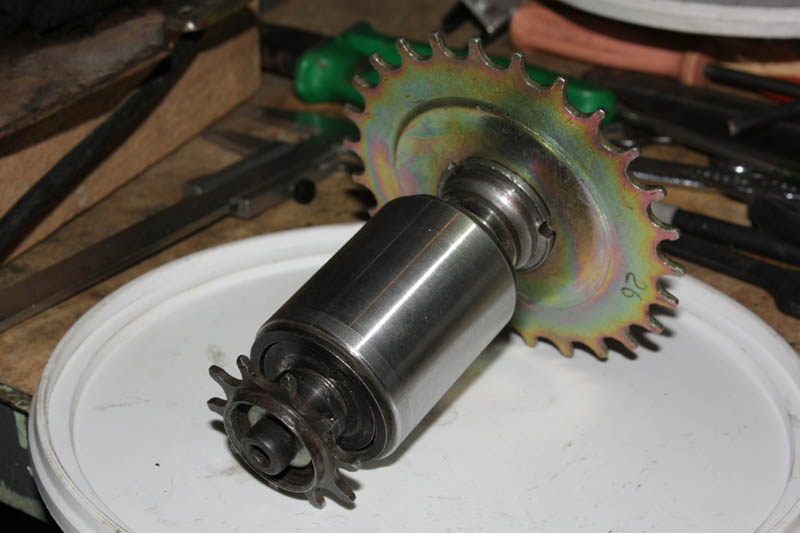

Все это было изготовлено до Нового Года и до наступления холодов были проведены успешные ходовые испытания.Промежуточный вал в первом варианте был изготовлен на коленке,но крепление оказалось слабовато:

Привод от КД  через педальные звезды


Привод от КД  через педальные звезды


Привод от КД  через педальные звезды


Привод от КД  через педальные звезды


Впоследствии промежуточный вал был переделан.Если кому интересно,фото дырчика и первого варианта системы в моей галерее.Завтра попытаюсь сделать фото второго испытанного варианта.
Онлайн-статус
Weidmann

Посмотреть профиль Отправить личное сообщение
На форуме с 14.06.2011, cообщений 78
Пятигорск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:09 / 04.02.12

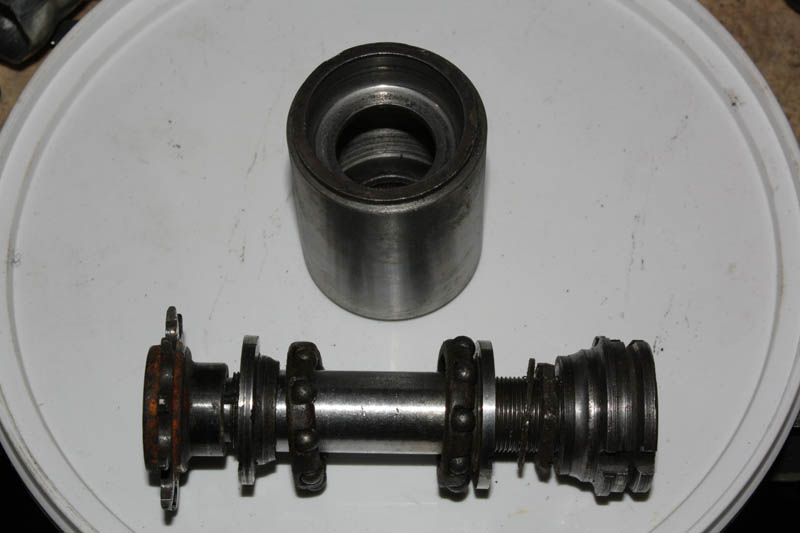

Едва не забыл один важный момент!Приобретается насколько возможно более длинная педальная ось или каретка в сборе.Мне удалось найти каретку с валом 125,7 мм (или 127,5 точно не помню).Это необходимо для того,чтобы отвести ведущую звезду промвала от двигателя.Проставки на системе между звездами тоже для согласования этих размеров.
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 627
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:26 / 04.02.12

Отличный шатун.

Привод от КД  через педальные звезды
Онлайн-статус
Weidmann

Посмотреть профиль Отправить личное сообщение
На форуме с 14.06.2011, cообщений 78
Пятигорск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:28 / 04.02.12

bds писал(а):
Отличный шатун.

Привод от КД  через педальные звезды


Если это серьезно,то спасибо.Система действительно оказалась вполне жизнеспособной и вполне повторимой.Буду теперь строить дырчики только с передачами.Следующий проект задуман с планетарной втулкой. Twisted Evil
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 627
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 07:22 / 05.02.12

Планетарная втулка - интересно. Схемку бы для наглядности.
Я делаю планетарку на вал движка, а верхний ролик подвижный для натяжения ремня.


Привод от КД  через педальные звезды
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 627
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:45 / 05.02.12

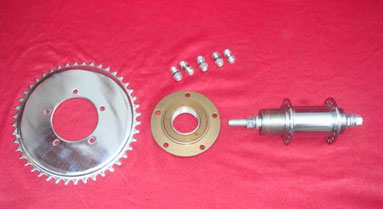

Вот такой фривил нужен. С 5ю отверстиями под крепёж.

Привод от КД  через педальные звезды
Онлайн-статус
Weidmann

Посмотреть профиль Отправить личное сообщение
На форуме с 14.06.2011, cообщений 78
Пятигорск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:32 / 05.02.12

Я имел ввиду планетарную втулку в заднем колесе с передачами от 3 х до 8 ми .,чтобы уйти от наружней кучи звезд на нем .Примерно вот это.


8-ми скоростная втулка SHIMANO Nexus Inter 8 (Inter 8 Роллер) под роллерный тормоз или v-brake. Для всесезонного катания. Цвет серебристый. На 36 спиц. Вес 1750г.
Важно: перед переключением на пониженную передачу под нагрузкой следует на долю секунды ослабить давление на педали, тогда надежная работа втулки на долгие годы гарантирована.
Еще фото (взято с сайта www.cube-bikes.de). http://www.velobig.ru/Shimano378.shtml .




По поводу именно такого фривила я решил не заморачиваться поиском его.Набрал кучу дешевых фривилов и буду вытачивать,а после приваривать нужные переходники с любым количеством отверстий на любом расстоянии.
bds

Посмотреть профиль Отправить личное сообщение
На форуме с 28.06.2010, cообщений 627
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:22 / 06.02.12

На заказ шатун сделаете?
Онлайн-статус
Weidmann

Посмотреть профиль Отправить личное сообщение
На форуме с 14.06.2011, cообщений 78
Пятигорск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:08 / 06.02.12

Laughing Embarassed Crying or Very sad Embarassed Crying or Very sad Embarassed Честно говоря,Вы меня несколько озадачили таким вопросом!Я ведь это делаю не сам,а отдаю токарю,после сварщику.Сам я только режу,гну,паяю твердыми и мягкими припоями и т.д. .В принципе это,наверное возможно,вот только как это будет по времени ... А чем Ваш шатун не устраивает?Я ведь делал свой по Вашему образцу Embarassed !Впрочем,если у Вас есть необходимость в моей помощи,то буду рад помочь по мере своих скромных возможностей.
