Не кидайте в меня гнилыми помидорами, но, по многочисленным просьбам хочу рассказать о двигателях КД различных производителей. К тому же, мои двигатели оснащены центробежным сцеплением и армстартером, что также вызывает массу вопросов у участников форума.
Начнем, пожалуй, с центробежного сцепления

Велодвигатели КД и их комплектующие


В комплект входят: само центробежное сцепление, 2 крышки, болт центробежного сцепления и съемник.
Вот само сцепление более подробно

Велодвигатели КД и их комплектующие


Велодвигатели КД и их комплектующие


Центробежное сцепление устанавливается вместо шестерни коленвала, особенностью является то, что оно оснащено своеобразным "храповиком" и позволяет заводить двигатель с педалей.
Онлайн-статус
dim-dim

Посмотреть профиль Отправить личное сообщение
На форуме с 18.05.2011, cообщений 194
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 01:03 / 04.12.11

Продолжу двигателем, купленным на ebay.
Двигатель с наклонной свечей, такой же установлен у меня на "Крохе", только мой покупался без армстартера, а здесь он уже установлен

Велодвигатели КД и их комплектующие


Табличка о соответствии параметров выхлопа на 50 часов Smile

Велодвигатели КД и их комплектующие


"Косячок"- поршень выступает в окно выхлопа на 1,5мм, придется увеличивать прокладку под цилиндром и шлифовать цилиндр сверху и головку

Велодвигатели КД и их комплектующие


Добавлю: диаметр цилиндра 47мм, ход поршня 41мм.

Армстартер новой для меня конструкции: вращающий механизм не имеет храповика и не "вылазит" из крышки, а только вращается

Велодвигатели КД и их комплектующие


Храповик армстартера выполнен на чашке закрепленной на магните зажигания

Велодвигатели КД и их комплектующие


Велодвигатели КД и их комплектующие


Честно говоря, я в некотором замешательстве- купленые отдельно от двигателей армстартеры имели механизм "выталкивания" ведущего колеса в крышке который и являлся храповиком и простой "грибок" на магните зажигания.
Онлайн-статус
Dan3102

Посмотреть профиль Отправить личное сообщение
На форуме с 21.05.2010, cообщений 967
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 01:04 / 04.12.11 | Последний раз редактировалось: Dan3102 (03:41 / 04.12.11), всего редактировалось 1 раз

Огромное спасибо что создали эту тему.
нифига се системка у арма. этож чтото типа тримерной центробежки получается? т.е когда двигло заведётся планки которые сцепляются с выступами барабана арма убегают от центра с помощью центробежной силы?

У меня конструкция примерно как на вашем фото, барабан не выдвигается,только вращается.
Но секторов зацепа-4 а не 2.
Велодвигатели КД и их комплектующие
Онлайн-статус
dim-dim

Посмотреть профиль Отправить личное сообщение
На форуме с 18.05.2011, cообщений 194
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 01:23 / 04.12.11

To Wagner:
Двигатель и центробежка из штатов c ebay. Центробежного сцепления у китайцев на taobao не нашел (ну плохо у меня с китайским, у автоматических переводчиков тоже Smile )

Ссылку дам: http://cgi.ebay.com/Motorized-BIKE-GAS-ENGINE-parts-centrifugal-clutch_W0QQitemZ190448563636QQcategoryZ7295QQvarZQQcmdZViewItem

Плохо, что они не шлют в Россию, при пересылке через посредника выгоднее заказывать несколько одинаковых позиций, чтобы оправдать пересыл по США до склада посредника.

Кстати, вы не могли бы выложить пошаговую инструкцию с фото установки армстартера от Дружбы?
Онлайн-статус
dim-dim

Посмотреть профиль Отправить личное сообщение
На форуме с 18.05.2011, cообщений 194
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 01:33 / 04.12.11

To Dan3102:
Я сам в шоке от такой конструкции арма. Лапки довольно легкие: а что если не разлетятся на малых оборотах? Нет, ну понятно, что в этом случае все равно что-то разлетится, только что и как это потом ремонтировать Smile ?
Ссылка на армстартер, типа тех что я ставил: http://cgi.ebay.com/ws/eBayISAPI.dll?VISuperSize&item=150687535183

На фото шайба перевернута вверх стороной установки на магнит, усики цепляются за пропилы в магните. С обратной стороны сделаны два выступа: одна сторона выступа вертикальная (рабочее зацепление), вторая под 45градусов (откидывание вверх рабочего колеса в крышке).
Онлайн-статус
Wagner
Оранжевый дедушка
Посмотреть профиль Отправить личное сообщение
На форуме с 23.12.2007, cообщений 1601
Саратов
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 01:49 / 04.12.11

Вот всё, что нашёл.

Цитата:
Вернёмся от лазерной резки и станков с программами и шаговыми двигателями, к суровым будням простого владельца мопеда Карпаты.

Поскольку у нас есть обрабатывающий центр, то храповик для АРМа теперь будет выглядеть так:

Велодвигатели КД и их комплектующие


Велодвигатели КД и их комплектующие


А не так:

Велодвигатели КД и их комплектующие


И тем более не так:

Велодвигатели КД и их комплектующие


Велодвигатели КД и их комплектующие


Велодвигатели КД и их комплектующие


Прогресс налицо, мы делаем не так как получается, а так, как нам надо.



Цитата:
Одну вещь сделать это просто, а вот несколько одинаковых, да ещё точно не знаешь что тебе нужно.

Велодвигатели КД и их комплектующие


Пришлось искать прочную сталь, обычный прокат выворачивало из центра. Минимальный диаметр 4 мм.
Прочную сталь быстрорез уже не взял, пришлось использовать победит.
В процессе работы вносил коррекцию по месту. Поэтому шпильки немного разные по длине резьбы.

Велодвигатели КД и их комплектующие


АРМ конечно встал шикарно, только кривые отверстия КДшника помноженные на кривые отверстия дружбинского АРМа, равняются "забей АРМ молотком"
Тут без припусков-допусков никак. Завтра буду растачивать и подгонять.

Велодвигатели КД и их комплектующие


Цитата:
Оказывается винты крепления крышки совпадают с винтами АРМа. Вот это подарочек!
Велодвигатели КД и их комплектующие


Крышку просверлил. Нарезал резьбу под шпильки М5. Собирать буду завтра.
Велодвигатели КД и их комплектующие


Цитата:

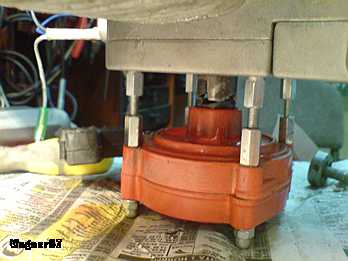

Вот так встал АРМ:
Велодвигатели КД и их комплектующие
Онлайн-статус
MVS

Посмотреть профиль Отправить личное сообщение
На форуме с 08.10.2009, cообщений 51
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 07:27 / 04.12.11

Только хотел открыть подобную тему а тут такое Smile
Теперь о некоторых проблемах с которыми можно сталкнуться при модернизации КД.
Первое

Велодвигатели КД и их комплектующие


Вроде ничего необычного но внимательный юзер поймет что то тут не так?
Все верно! На центробежном сцеплении нет выреза под шпонку...


Второй момент толщина новой крышки

Велодвигатели КД и их комплектующие


Возможно у разных производителей этих моторов разные допуски и посадки, а так же конструкция некоторых узлов, но к моему экземпляру КД центробежка подходит условно и естественно мне предстоит с этим бороться.
Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 4340, возраст 45
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 07:57 / 04.12.11

Центробежное сцепление любят сажать на конус.
Онлайн-статус
MVS

Посмотреть профиль Отправить личное сообщение
На форуме с 08.10.2009, cообщений 51
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:04 / 04.12.11

Да, конусность там есть, но по мне со шпонкой надежнее. Да и что им, сложно было паз шпоночный проточить на заводе? Придется видимо самому...
Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 4340, возраст 45
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:07 / 04.12.11

Я думаю, что если на 90% техники сцепление сажают на конус, то это не просто так...
Онлайн-статус
MVS

Посмотреть профиль Отправить личное сообщение
На форуме с 08.10.2009, cообщений 51
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:15 / 04.12.11

Тогда такой вопрос: а что мешает родную ведущую шестеренку на тот же конус посадить без шпонки?
Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 4340, возраст 45
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:16 / 04.12.11

Ничего. Там даже нагрузка меньше.
Онлайн-статус
MVS

Посмотреть профиль Отправить личное сообщение
На форуме с 08.10.2009, cообщений 51
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:21 / 04.12.11 | Последний раз редактировалось: MVS (08:29 / 04.12.11), всего редактировалось 1 раз

Т.Е. на лицо: советские долбоинженеры на кой то хрен решили шпонку поставить сами не понимая зачем, а китаезы тупо копируя просто не вникали в подробности, верно? Тогда получается изобретатель центробежки додумался что шпонка лишняя?
Можно конечно попробовать, но не хотелось бы в последствии проворотов ведущей шестерни(в данном слусчае центробежки), запороть посадочное место на коленвалу.
Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 4340, возраст 45
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:27 / 04.12.11

Может и так, а может просто все на одном оборудование делают сцепы, и для квадров и для мотовелов. А со шпонкой все унифицировано, не надо лишнего оборудования привлекать. Все рационально. Но конусы я люблю больше, шпонки нет - паз ничего не разбивает, вал всегда цел.
Онлайн-статус
MVS

Посмотреть профиль Отправить личное сообщение
На форуме с 08.10.2009, cообщений 51
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:32 / 04.12.11

Ладно попробуем без шпонки, все равно протачивать паз в центробежке очень геморно и не удобно. Но это только вечером, а сейчас - НА РАБОТУ! Cool ... Crying or Very sad
