Картик

( 1, 2, 3  След. )
Начать новую тему   Ответить на тему Подписчиков (7)
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 07:18 / 23.11.11

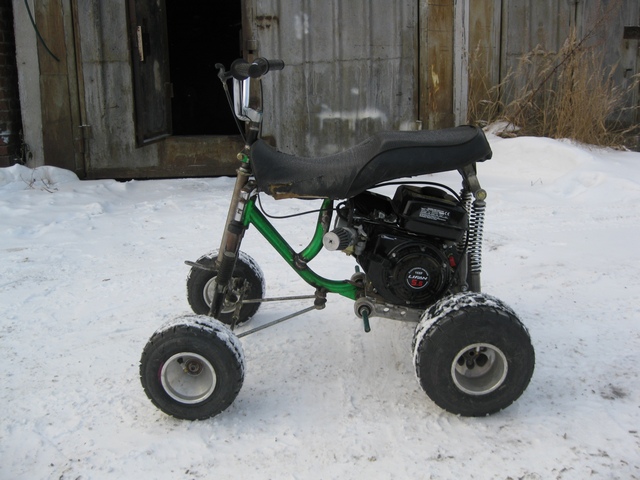

Картик

Картик
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 07:23 / 23.11.11

Картик

Картик

Картик
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:16 / 23.11.11 | Последний раз редактировалось: zadira319 (06:50 / 24.11.11), всего редактировалось 1 раз

Первоначально предполагалось сделать нечто типа " пивного ящика ", но обязательно с амортизацией !
В итоге получилось нечто типа миниквадроцикла !
Тем не менее попробовал привнести в конструкцию несколько " изюминок " :
- передняя подвеска - обычная велосипедная вилка , только перья между собой не связаны - получилась псевдонезависимая подвеска. Для увеличения прочности передний мост связан с рамой треугольником из линков от иномарок .
Картик

Картик


- задний мост , он же подрамник для двигателя , алюминиевый ! В ход пошли рулевые тяги от АУДИ-А 6 !
Картик

- седло от Кавасаки - переднее занижение для посадки малышей , для них же и откидные подножки на передней вилке !
Первые пробные заезды показали , что конструкция получилась на удивление устойчивой , легко управляемой и верткой ! Сейчас буду проводить эксперименты по подбору оптимального передаточного числа , чтобы и " пер " и " тянул " !
Онлайн-статус
linil

Посмотреть профиль Отправить личное сообщение
На форуме с 12.01.2009, cообщений 1524
Север Южного Урала.
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:19 / 23.11.11

Офигенно!
Шедевр!
lotos

Посмотреть профиль Отправить личное сообщение
На форуме с 05.08.2009, cообщений 36

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:39 / 23.11.11

В целом здорово! А как работают задние аммортизаторы? На фото видно, что штоки вышли из отверстий.
Онлайн-статус
mikrocha

Посмотреть профиль Отправить личное сообщение
На форуме с 15.11.2008, cообщений 66, возраст 54
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:41 / 23.11.11

чем крепится вилка и рулевая колонка ? если можно фото и без седла
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:43 / 23.11.11

Сейчас этот " косяк " устранен - штоки удлинил на 30 мм - перестали выскакивать ( амортизаторы сборные : пружины от спортивных Карпат , а штоки от обычных ) .
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:49 / 23.11.11

Передняя вилка сделана аналогично моей ранешней конструкции
Картик

только приварена к раме , а рулевая колонка видна на фото - это трубаперед перьями вилки .
Онлайн-статус
Fidelity

Посмотреть профиль Отправить личное сообщение
На форуме с 13.04.2007, cообщений 102

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 11:56 / 23.11.11

очень круто!
Онлайн-статус
mikrocha

Посмотреть профиль Отправить личное сообщение
На форуме с 15.11.2008, cообщений 66, возраст 54
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 12:11 / 23.11.11

я собственно и спрашивал про трубу она тоже приварена к раме?
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 13:51 / 23.11.11

Да приварена . Рулевые тяги сделанны тоже из линков , есть возможность регулировать угол схождения ( правда для этого нужно отсоединить тягу от поворотного кулака , отрегулировать и подсоединить обратно , т.к. резьба только правая ).
Онлайн-статус
chica

Посмотреть профиль Отправить личное сообщение
На форуме с 24.04.2008, cообщений 216
Откуда: оттуда
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:06 / 23.11.11

Что-то давно Вас не было.
Смачно и локанично, не понял про тормоза.
Колеса класс.
zadira319

Посмотреть профиль Отправить личное сообщение
На форуме с 22.09.2007, cообщений 312
Екатеринбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 06:48 / 24.11.11

Тормоз дисковый велосипедный тросиком на заднюю ось ( видно на фото сзади ) .
Колеса на таком малыше смотрятся шикарно , особенно в " натуре " , а не на фото !
griha 56

Посмотреть профиль Отправить личное сообщение
На форуме с 07.12.2008, cообщений 136
Оренбург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:19 / 24.11.11

Давай Видео КАРТИКА!!!
Онлайн-статус
denpetrov96

Посмотреть профиль Отправить личное сообщение
На форуме с 10.06.2009, cообщений 108
кстово
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:08 / 26.11.11

Смотрится классно. Ждём видео)
