Ну вот наконец то притащились два редуктора из Америки. (спасибо за хлопоты professurе )
Большая коробка ,раздавленная сбоку, внутри пенопласт горошком и целёхонькие два металлических диска.

Конструкция: снаруже корончатая шестерня с отверстиями для крепления, с ней в зацеплении четыре сателита, обьединённые корпусом и центральная высокоскоростная шестерня соответственно в зацеплении с ними.

Тоесть можно наружное кольцо прикрутить к корпусу мотора, вал двигателя воткнуть в отверстие центральной шестерни (отверстие со шлицом)

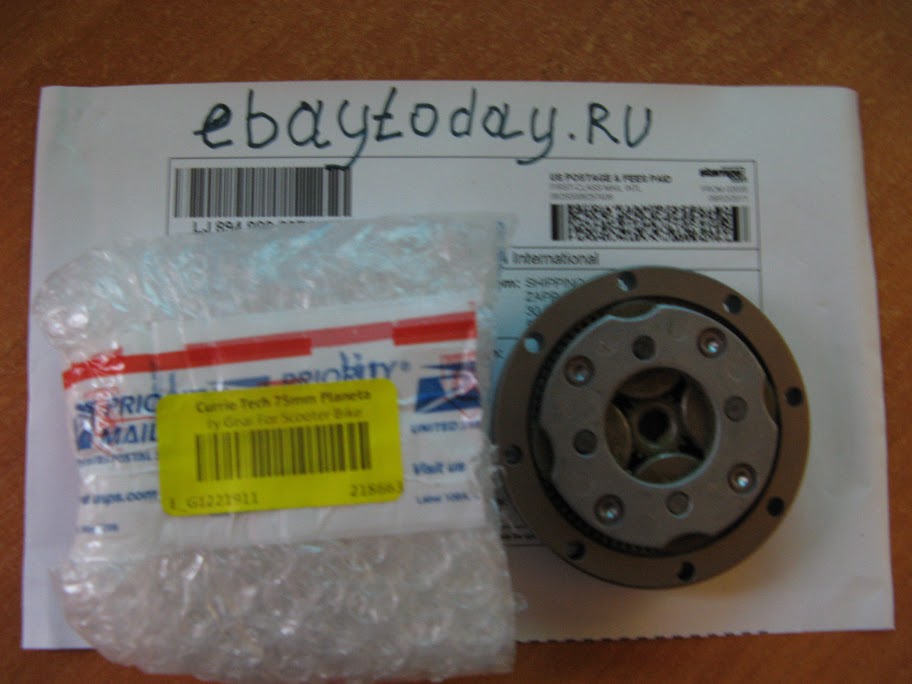

Вот с этой стороны.
Американский планетарный редуктор 1:5

С другой стороны в выходное отверстие воткнуть ведущую звёздочку или шкив, которая станет вращаться в туже сторону что и вал двигателя но в 5раз медленнее.(отверстие шлицевое.
Американский планетарный редуктор 1:5


Всё хорошо но крепление ведущей звёздочки или шкива будет очень дорогим и ещё нужно создать грязезащитный корпус... Ценник резко рванёт вверх.
Вобщем надо думать что с этим всем делать.

Онлайн-статус
alekor

Посмотреть профиль Отправить личное сообщение
На форуме с 21.06.2007, cообщений 1753
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:23 / 08.11.11

А что ,так долго шли редукторы? Вроде Профессура спрашивал чуть ли не пару месяцев назад про то как заказать... Или заказывали позже?
Что коробка вся раздавленная что-ли? Доставка ЕМС или простая почта?

Онлайн-статус
Hammer
Завхоз
Посмотреть профиль Отправить личное сообщение
На форуме с 05.10.2005, cообщений 4099, возраст 40
Жуковский
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:30 / 08.11.11

Установите его сразу на колесо.

Онлайн-статус
Madest

Посмотреть профиль Отправить личное сообщение
На форуме с 25.12.2006, cообщений 536
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:08 / 08.11.11

На выходной фланец надо аккуратно приварить вал с резьбой и прикручивай что хочешь.

Dim64

Посмотреть профиль Отправить личное сообщение
На форуме с 30.06.2009, cообщений 35
Саратов
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:11 / 08.11.11

А в какой группе товаров ОНО продавалось ?? ИМХО- в открытом виде сдохнет быстро , надо в корпусе со смазкой , лучше - жидкой . Из такой штуки с применением муфты свободного хода и ленточного тормоза можно получить двухступенчатую (двухскоростную) передачу-редуктор . По аннал ОГИИ с автоматкоробками автомобильными. А такой шлицевой валик для внутренней дырки хороший токарь (вот как я напр.) на простом токарном прострогает . Тока кальнуть потом надо - чтоб не снашивалась ...

Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 3930

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:17 / 08.11.11

- Как это всё раздобыл professurа не знаю - расскажет.
- Как на колесо?

Такие редукторы легко набирать кассетой - пачкой, увеличивая передаточное отношение кратное пяти - 1:5; 1:10; 1:15...

Например установить такой редуктор на вал двигателя Короны и диаметр ведущего шкива можно увеличить , а ведомого уменьшить. Это полезно для дождя. Но ведущий шкив прейдётся оформить в виде конструкции с валом на двух подшипниках в корпусе. (немыслимо сложно!)
Можно ещё сложней - установить редуктор на вал чашки сцепления на классической Комете и можно будет поставить ремень ГРМ или цепь. Всё это с левой, удобной стороны мотовела.

Онлайн-статус
Shurik83

Посмотреть профиль Отправить личное сообщение
На форуме с 24.08.2011, cообщений 106
Щёлково(МО)
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:19 / 08.11.11

Если есть редуктор, то должны быть какие-то готовые детали с таким же шлицом. Может их стоит поискать.

Онлайн-статус
ancer

Посмотреть профиль Отправить личное сообщение
На форуме с 14.09.2007, cообщений 134
Наро-Фоминск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:26 / 08.11.11

Велосипедист писал(а):
Такие редукторы легко набирать кассетой - пачкой, увеличивая передаточное отношение кратное пяти - 1:5; 1:10; 1:15...

Извините, но коэффициенты должны перемножаться - 1:5; 1:25; 1:125...

Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 3930

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:30 / 08.11.11 | Последний раз редактировалось: Велосипедист (21:35 / 08.11.11), всего редактировалось 1 раз

Madest писал(а):
На выходной фланец надо аккуратно приварить вал с резьбой и прикручивай что хочешь.


Нельзя. Это же не подшипник. Это просто сложенная вместе бренчащая группа шестерёнок, все они плавающие (как ножи в электробритве) с большими зазорами . Шкив закреплённый на выходном отверстии редуктора перекосит его и ресурс сточит за минуты. Валы входящие и выходящие из редуктора должны быть самостоятельными независимыми. Поскольку все детали редуктора плавающие допустима определённая несоосность этих валов.

ancer , вы правы. Embarassed

Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 3930

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:38 / 08.11.11

Да некий картер который держит вал с подшипниками, защищает от грязи и удерживает смазку.

Онлайн-статус
Shurik83

Посмотреть профиль Отправить личное сообщение
На форуме с 24.08.2011, cообщений 106
Щёлково(МО)
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:39 / 08.11.11

Вот ссылки с картинками можно оттуда что-то взять.

http://mrbill.homeip.net/albums/lashout_planetary_gearbox/index.html

http://matexgears.thomasnet.com/

Онлайн-статус
Madest

Посмотреть профиль Отправить личное сообщение
На форуме с 25.12.2006, cообщений 536
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:54 / 08.11.11

Цитата:
Шкив закреплённый на выходном отверстии редуктора перекосит его и ресурс сточит за минуты.


Ну ясное дело, что с обоих сторон надо подшипники ставить, тогда и не перекосит. Но игрушка точно будет дешевле редуктора от КТ, жаль понижение маловато. Кстати оно 4.5:1, а не 5:1.

Онлайн-статус
Велосипедист Предупреждения : 2Предупреждения : 2
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 3930

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:01 / 08.11.11

Ну вот правильно.
Судя по картинкам Shurik83 у меня только половина редуктора, его расходная часть. Теперь надо искать корпус с валом... Very Happy

Онлайн-статус
Shurik83

Посмотреть профиль Отправить личное сообщение
На форуме с 24.08.2011, cообщений 106
Щёлково(МО)
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:30 / 08.11.11

Сюда бы подшипник, как видно бронзовая втулка вырабатывается, интересно через сколько километров, нужны испытания.

Американский планетарный редуктор 1:5

Онлайн-статус
professura

Посмотреть профиль Отправить личное сообщение
На форуме с 13.11.2006, cообщений 982
Санкт-Петербург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:56 / 08.11.11

alekor писал(а):
А что ,так долго шли редукторы? Вроде Профессура спрашивал чуть ли не пару месяцев назад про то как заказать... Или заказывали позже?
Что коробка вся раздавленная что-ли? Доставка ЕМС или простая почта?

Доставка до моего почтового отделения была почтой России. Посылка шла 2 месяца!!!
Ещё неделя прошла пока посылку получил. Извещение присылают с задержкой. Почта работает с 14.00 до 20.00 2 раза в неделю. В остальное время до 13.00, когда я не могу получить. Коробка с одного угла смята, видимо чем то тяжёлым хорошо приложили. Но не развалилась, так как добротно упакована и склеена скотчем.
А если бы там было что то хрупкое! Ещё просят ставить подпись на извещении до того как принесут посылку. Одним словом с нашей почтой лучше больше не связываться.
Американский планетарный редуктор 1:5
