Author simplex+Honda GX35+8ск.планетарка (ременной!)

( Пред.  1, 2, 3, 4, 5, 6  След. )
Начать новую тему   Ответить на тему Подписчиков (3)
Форум » Бензиновые мотовелосипеды и веломоторы » Author simplex+Honda GX35+8ск.планетарка (ременной!)
Онлайн-статус
Shurik83

Посмотреть профиль Отправить личное сообщение
На форуме с 24.08.2011, cообщений 106
Щёлково(МО)
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 14:46 / 25.08.11

[quote="Bananu"]
Shurik83 писал(а):
alekor писал(а):
Den-M писал(а):
Это: АлекороВелосипедистопед))



Alekor, боюсь ремень грм доступен только маленьким колесам, не думаю что они бывают длинные, надо искать, может и есть на иномарках, но цена у него будет не 300р


Ремни ГРМ бывают длинные только на горизонтальных двигателях типа Субару. Сам в руках держал. Вот к примеру
http://www.japancats.ru/subaru/Parts.aspx?ModelUid=d9b95445-c7a9-4a95-b8c1-ae13fd801354&FigId=013&UnitId=07&Title=TIMING%20BELT%20%20and%20%20TENSIONER

http://www.exist.ru/images/getimg.aspx?flag=386928760&pid=5C204829


Вот! Значит есть! Нужно активно осваивать автомобильные ремни, шкивы и выкладывать об них информацию на форуме. Даже можно отдельную тему создать
axxx

Посмотреть профиль Отправить личное сообщение
На форуме с 21.06.2011, cообщений 255
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:24 / 25.08.11

У японских двигателей toyota 3S, 4S довольно длинный ремень ГРМ ,у кого есть возможность у мотористов узнать длинну ,впрочем это сложно в европейской части страны .

впрочем сам нашел 163 зуба ,8мм шаг ,ширина 26.7 мм ,1304 мм - расчетная длинна .

1304 по ориентировочной прикидке может хватить по длинне ,при ипользовании колеса 26 " при числе зубьев шкивов скажем 21 и 84 .
Онлайн-статус
Shurik83

Посмотреть профиль Отправить личное сообщение
На форуме с 24.08.2011, cообщений 106
Щёлково(МО)
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:20 / 25.08.11

mrfixer писал(а):

На форуме были вопросы про самодельные зубчатые шкивы. Поделитесь расчётами,
методикой прорисовки, скриншотами, исходниками d'oh!


В общем информации о ремне нашёл очень мало, длина105,7мм, ширина 19мм, шаг 9,525мм, где-то проскакивала высота зуба 3,54мм, все! Про шкивы вообще ничего нет.

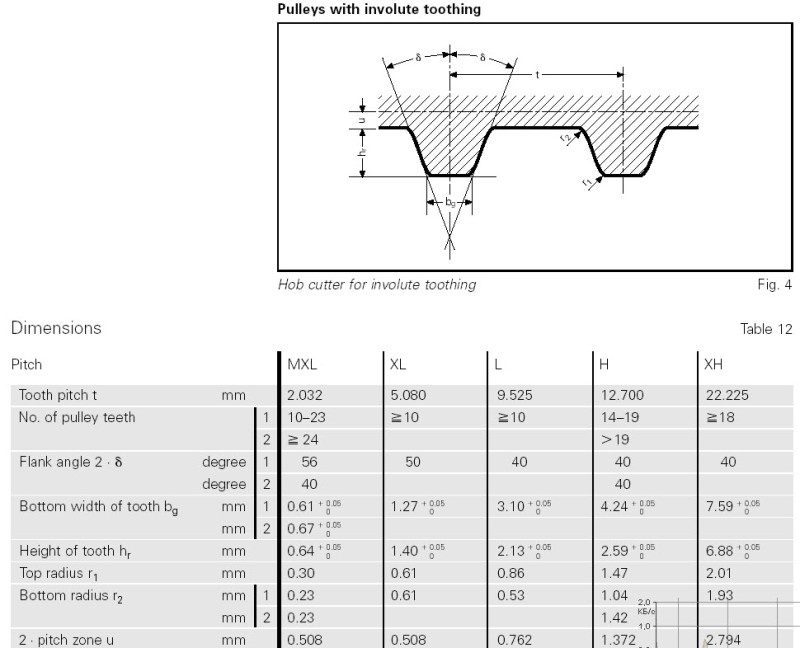

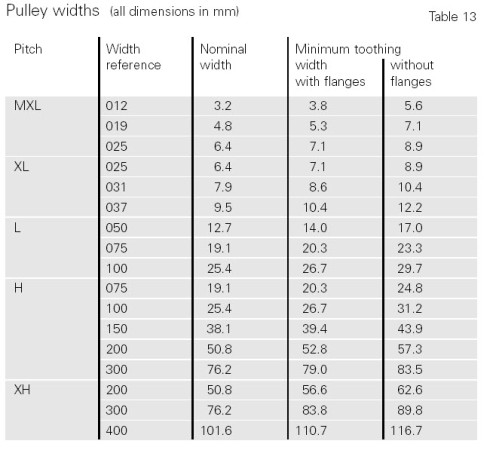

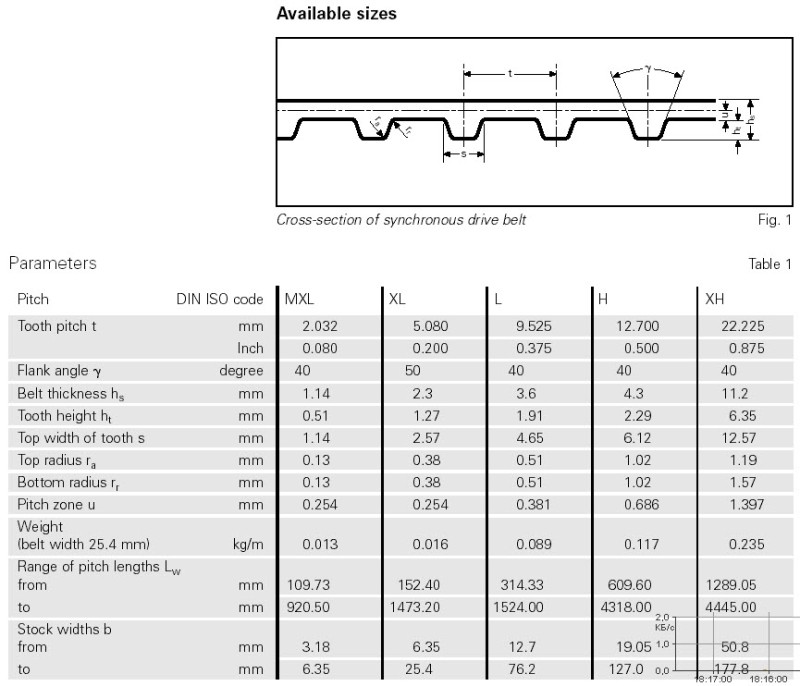

Нашел похожий ремень профиль L в каталоге ContiTech

Author simplex+Honda GX35+8ск.планетарка (ременной!)


Author simplex+Honda GX35+8ск.планетарка (ременной!)

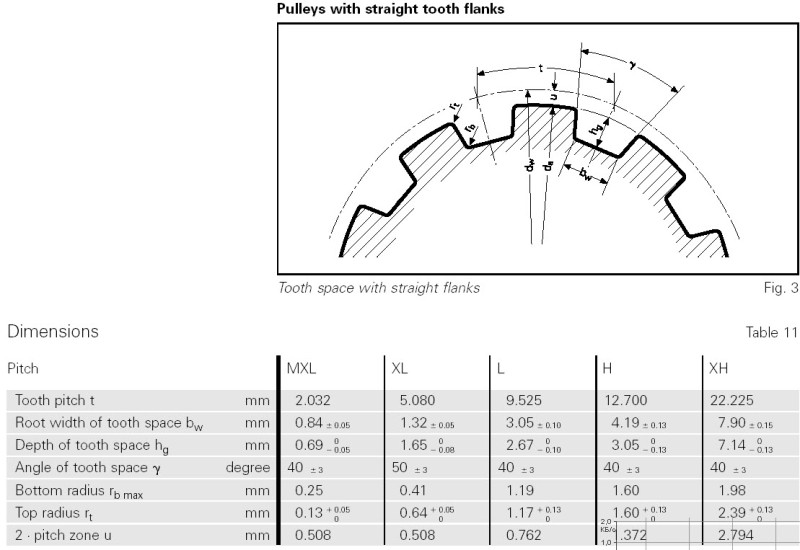

Главный принцип прорисовки шкива в том, что рисовать нужно не профиль зуба, а профиль выемки, потому что выемка всегда неизменна, а профиль зуба меняется в зависимости от кол-ва зубьев. Чем меньше шкив тем тоньше зубья, соответственно меняется шаг.

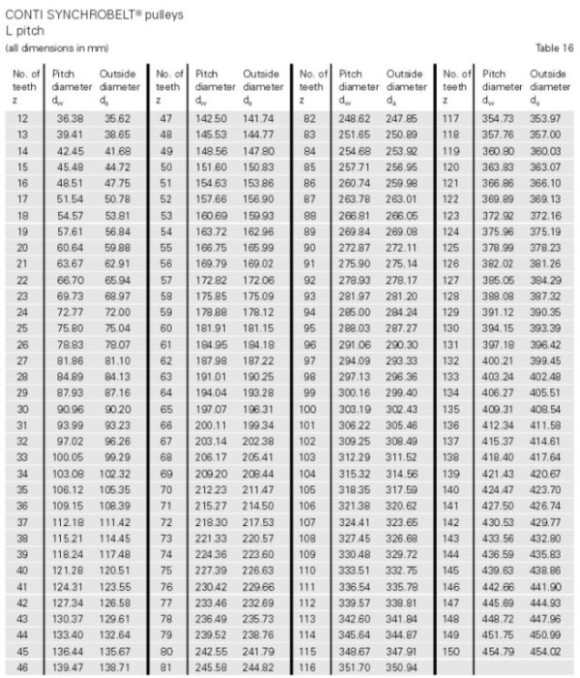

Первым делом нужно определить диаметр шкива. Есть такая табличка(для профиля L).

Author simplex+Honda GX35+8ск.планетарка (ременной!)


Author simplex+Honda GX35+8ск.планетарка (ременной!)


Author simplex+Honda GX35+8ск.планетарка (ременной!)


Для моего ремня вводил поправку- табличное значение минус 1мм, Поправку определил измерием родного шкива коленвала диаметром 62мм, в таблице такой шкив с 21 зубьями имеет размер 62,91мм. Такую же разницу имеет и большой шкив распредвала.

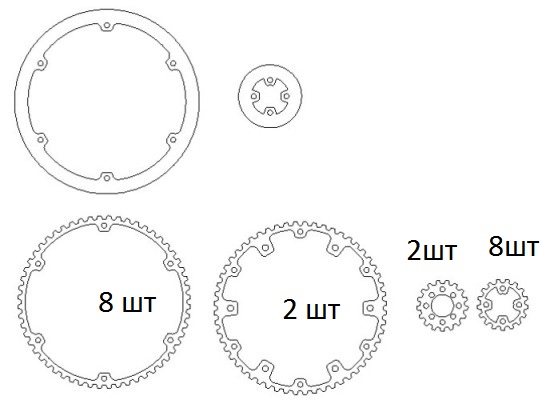

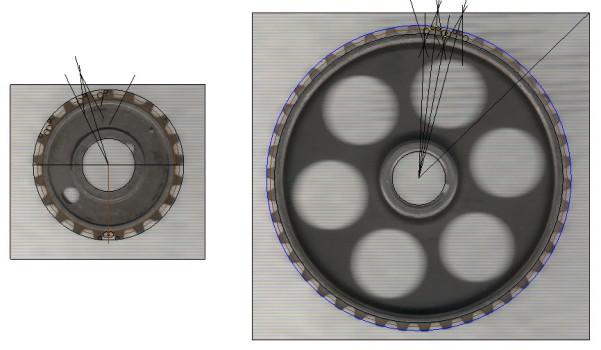

Потом положил эти шкивы на сканер, отсканировал, закинул изображение в AutoCad и обрисовал профиль выемки, размножил её по окружности.

Author simplex+Honda GX35+8ск.планетарка (ременной!)


Author simplex+Honda GX35+8ск.планетарка (ременной!)
mrfixer

Посмотреть профиль Отправить личное сообщение
На форуме с 09.04.2010, cообщений 521, возраст 55
Зеленоград
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:30 / 26.08.11 | Последний раз редактировалось: mrfixer (20:28 / 22.03.12), всего редактировалось 3 раз(а)

Непонятно, откуда взялась разница в 1 мм. Объяснить сможете?
Поделитесь ссылкой на документ (название документа), откуда вырезки.

В принципе, если не обращать внимание на 1 мм, методика понятна.
Необходимые для прорисовки шкива сведения Вы предоставили.

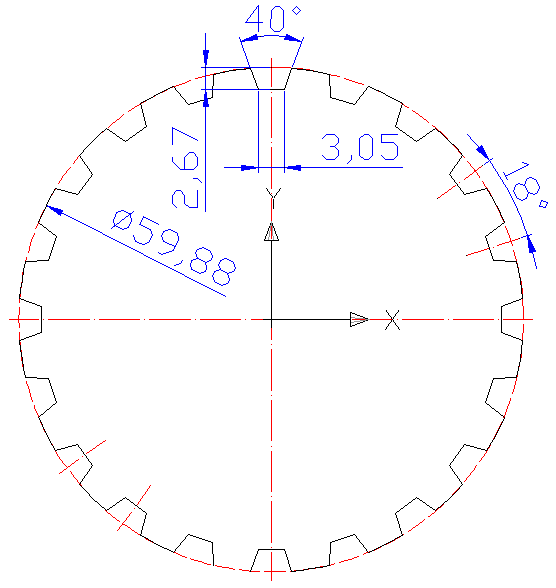

Например, я хочу нарисовать шкив с профилем L на 20 зубьев (чтобы не возиться с сотыми градусов шаг 360/20=18 град).
Ширина вершины зуба ремня bw - 3.05 мм
Высота зуба hg - 2.67 мм
Внешний диаметр шкива на 20 зубьев do по таблице - 59.88 мм
Угол y - 40 град.
Author simplex+Honda GX35+8ск.планетарка (ременной!)

Как-то так . Smile
Онлайн-статус
professura

Посмотреть профиль Отправить личное сообщение
На форуме с 13.11.2006, cообщений 982
Санкт-Петербург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 10:13 / 26.08.11

Shurik83, вы стали первооткрывателем эпохи ремней грм! К сожалению я не первый.

В прошлом году закидывал мысль на форуме, по поводу ремней грм. Планировал переделать мотовелосипед с приводом Зайца. Возможно вы читали в моей ветке.
В том году не было возможности, а в этом и подавно.
Обстоятельства не в мою пользу. Зайца украли. Пока езжу без редуктора на ремнях. Планирую для поездок в дождь использовать полиуретановые ремни.
В будущем хочу также сделать ременной мотовелосипед, но уже с зубчатым ремнём грм.

Не обязательно делать самодельные шкивы, если только вам не нужно несколько скоростей.
С редуктором 1:5 можно использовать большой ведомый шкив закреплённый на спицах, из обода велосипеда. Чтобы ремень не проскальзывал сделать зацепы из гвоздиков или поксипола. Как делали раньше на Велокомете.
Ведущий соответственно больше, но уже с фривилом.
Ведущие шкивы можно подобрать от автомобилей. В зависимости от диаметра ведущего можно, подобрать ведомый. Есть на выбор несколько стандартных диаметров ободов велосипедов.
Даже если профиль зуба чуть отличается не так страшно. Ремень всё равно будет хорошо работать. 100 тысяч он всё равно не пройдёт, а 2 тыс км проработает на любом подходящем по диаметру шкиве грм. Самодельный на лазерке не лучшего качества.
Проблема с выбором подходящего по длине ремня. И выбору качественного редуктора.
Не хочу больше использовать китайские редукторы. Хочется что то понадёжнее.
Если ставить китайский, то его нужно сразу доводить до ума. Главное сделать крепление шкива на резьбе. Зубчатый вал это убожество. Люфт в посадке на нём это извечная проблема. Подшипники сразу менять. И хорошо если места посадки подшипников и сальников не просажены.
Не проще ли стазу найти хороший редуктор.
Онлайн-статус
Shurik83

Посмотреть профиль Отправить личное сообщение
На форуме с 24.08.2011, cообщений 106
Щёлково(МО)
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 12:35 / 28.08.11 | Последний раз редактировалось: Shurik83 (13:28 / 28.08.11), всего редактировалось 1 раз

mrfixer писал(а):
Непонятно, откуда взялась разница в 1 мм. Объяснить сможете?
Поделитесь ссылкой на документ (название документа), откуда вырезки.


Я померил диаметры шкивов грм, с "восьмерки", эти значения расходились с табличными на 1 мм, потому что ремень грм отличается от профиля L высотой зуба.
Вот прямая ссылка на файлик PDF, оттуда вырезки
http://www.contitech.de/pages/produkte/antriebsriemen/antrieb-industrie/download/TD_Synchrobelt_Trapez_en.pdf

P.S Кому нужны исходники пишите в личку.
Онлайн-статус
Shurik83

Посмотреть профиль Отправить личное сообщение
На форуме с 24.08.2011, cообщений 106
Щёлково(МО)
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 13:24 / 28.08.11

professura писал(а):
Shurik83, вы стали первооткрывателем эпохи ремней грм!


Приятно.Very Happy
Да ремень грм ахриненная штука, революция!Very Happy, езжу и радуюсь, никакого внимания к себе не привлекает.
А вот состояние редуктора удручает, слабое звено. Вал просажен, посадочное под сальник тоже просажено, сальника под колоколом небыло. Ездил на густой смазке, сейчас поставил сальник залил трансмиссионку, думал вой уменьшится, разницы не заметил . Когда быстро едешь мотора не слышно, из-за ветра, слышно только вой редуктора. Пришлось вал немного наплавлять, взял автомобильную зарядку, минус к детали плюс на старое ножовочное полотно по металлу (очень крепкое покрытие получается), вот так искровым способом деталь покрывается мельчайшими капельками, подрихтовал слегка напильником( знаю не гуд, лучше на токарном), вал очень туго зашел в подшипник. Сделал только с одной стороны вала, намного лучше стало, на холостых колокол перестал цеплять колодки.
Подшипник из крышки тоже не смог вытащить. Зубчатое крепление шкива не напрягает, может у вас люфт больше.
Онлайн-статус
professura

Посмотреть профиль Отправить личное сообщение
На форуме с 13.11.2006, cообщений 982
Санкт-Петербург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:12 / 28.08.11

У меня люфт на зубчатой посадке был большой, со временем ещё больше стал. Поездите побольше, потом будет видно.
axxx

Посмотреть профиль Отправить личное сообщение
На форуме с 21.06.2011, cообщений 255
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:17 / 28.08.11

Какой редуктор воет ,прямозубый или косозубый ?
Онлайн-статус
professura

Посмотреть профиль Отправить личное сообщение
На форуме с 13.11.2006, cообщений 982
Санкт-Петербург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:26 / 28.08.11

Прямозубый чуть больше, но не особо разница заметна. Зато они качественнее были. Подшипники плохие и в том и в том.
И мне показалось что прямозубым лучше с места рвёт.
Онлайн-статус
professura

Посмотреть профиль Отправить личное сообщение
На форуме с 13.11.2006, cообщений 982
Санкт-Петербург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:39 / 28.08.11

К следующему сезону планирую собрать мотовелосипед на грм ремне. Начинаю уже сейчас двигаться в нужном направлении. А то до весны не успею ка всегда.
Буду приобретать планетарный редуктор на Ебей. Китайский больше не хочу.
Онлайн-статус
Shurik83

Посмотреть профиль Отправить личное сообщение
На форуме с 24.08.2011, cообщений 106
Щёлково(МО)
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:03 / 28.08.11

professura писал(а):
К следующему сезону планирую собрать мотовелосипед на грм ремне. Начинаю уже сейчас двигаться в нужном направлении. А то до весны не успею ка всегда.
Буду приобретать планетарный редуктор на Ебей. Китайский больше не хочу.


Что-то я пропустил, что за редуктор? Подходит под наше сцепление?
Взглянуть бы на него. Китайский тоже не хочу (да кто его хочет), но пока альтернативы для многоскоростной схемы нет.
Онлайн-статус
professura

Посмотреть профиль Отправить личное сообщение
На форуме с 13.11.2006, cообщений 982
Санкт-Петербург
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:13 / 28.08.11

http://www.ebay.com/itm/Currie-Planetary-Gear-75mm-Planetary-Gear-Scooter-/280681340694?pt=LH_DefaultDomain_0&hash=item4159e95f16#ht_948wt_952
Пока не разобрался как приобрести. Редуктор без сцепления, придётся ещё делать под него переходник. А возможно вообще в чашку сцепления встроить, он как раз небольшого диаметра. Обойдется дорого. Стоит он того, не знаю, в любом случае опять эксперимент. Но как без этого.
axxx

Посмотреть профиль Отправить личное сообщение
На форуме с 21.06.2011, cообщений 255
Красноярск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 10:15 / 29.08.11

Shurik83 у тебя какой редуктор воющий -прямозубый ?
Все не слава богу .
Онлайн-статус
Shurik83

Посмотреть профиль Отправить личное сообщение
На форуме с 24.08.2011, cообщений 106
Щёлково(МО)
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 12:06 / 29.08.11

axxx писал(а):
Shurik83 у тебя какой редуктор воющий -прямозубый ?
Все не слава богу .


У меня косозубый. На самом деле воет не сильно, на малых скоростях двигатель громче работает, а на больших скоростях мотора вообще не слышно приходится голову поворачивать, прислушиваться с какими оборотами работает двигатель, чтоб скорость переключить. А редуктор слышно постоянно, наверное из-за более высокочастотного звука.
