Добавлено: 15:00 / 28.02.25 При езде в режиме мопеда по дороге, очень мешает торчащее весло из рюкзака. Оно из двух частей которые превышают вертикальный габарит рюкзака. [url="https://imageup.ru/img29/4996860/img202502281339511.jpg.html"][/url] Заметил, что реально разделить на три части если заклёпку на пластиковой части заменить на кнопку: [url="https://imageup.ru/img78/4996865/img202502281340381.jpg.html"][/url] Получилось всё хорошо и просто: |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 18:33 / 02.03.25 Пружинка получилась вот такая - не знаю пока как её с проушинами сделать и с толщиной проволоки: [url="https://imageup.ru/img179/4997379/detal0000000000.jpg.html"][/url] Всё остальное вроде получилось: Компьютер показал, что неправильный вырез даёт и неправильный гиб - лишнее ребро. Увеличил вырез у двойной проушины и она согнулась без ребра, как положено... Согнул теперь правильно: [url="https://imageup.ru/img122/4997280/detal0.jpg.html"][/url] Научился и разгибать: [url="https://imageup.ru/img199/4997283/detal0-razvertka.jpg.html"][/url] |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 15:46 / 03.03.25 |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 14:51 / 06.03.25 Мотор приехал - начинаем работать... |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 17:55 / 06.03.25 Переводим мотор в цифровую зону чертежа проекта: [url="https://imageup.ru/img110/4998924/mk-kometa.jpg.html"][/url] |
|||
|
Ссылка на это сообщение:
|
|||
|

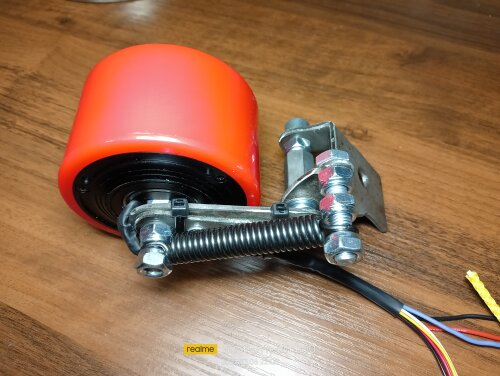

Добавлено: 22:22 / 06.03.25 Мотор в подвеске - завтра попробуем соединить с велосипедом. |
|||
|
Ссылка на это сообщение:
|
|||
|

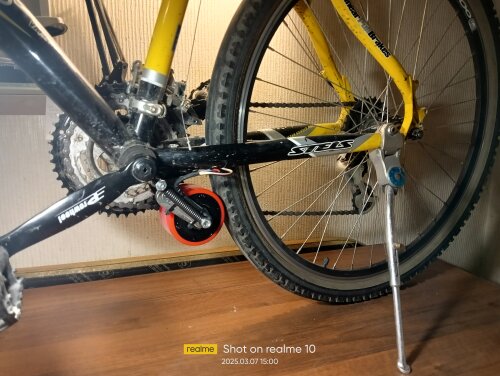

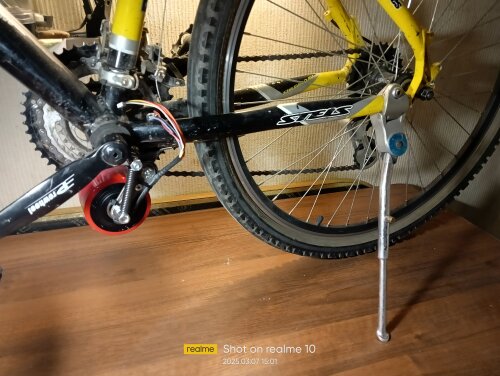

Добавлено: 15:19 / 07.03.25 Фрикцион встал точно и надёжно - притянут мощным болтом М10 Педали не задевают с хорошим зазором. Вот фрикцион прижат перекидной пружиной к покрышке велоколеса : [url="https://imageup.ru/img165/4999321/img202503071500301.jpg.html"] [/url] А тут фрикцион отведён от велоколеса, всё той же перекидной пружиной. Велосипед при этом получает свой полноценный свободный накат и педальный ход : [url="https://imageup.ru/img11/4999330/img202503071501201.jpg.html"][/url] |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 18:02 / 09.03.25 Привод универсален для разных диаметров колёс , но для тех велосипедов у которых имеется площадка для крепления подножки. Вот тот же фрикцион установили и на велосипед с колёсами 16" Вот фрикцион отведён в нерабочее положение - перекидной пружиной - велосипедный накат и лёгкий педальный ход. |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 22:19 / 09.03.25 РУТУБ : https://rutube.ru/video/private/f1f46ac9a472366fef44c0e4780ac9f5/?p=eOR1KVjpB8rN1LDzeqRFTQ |
|||
|
Ссылка на это сообщение:
|
|||
|

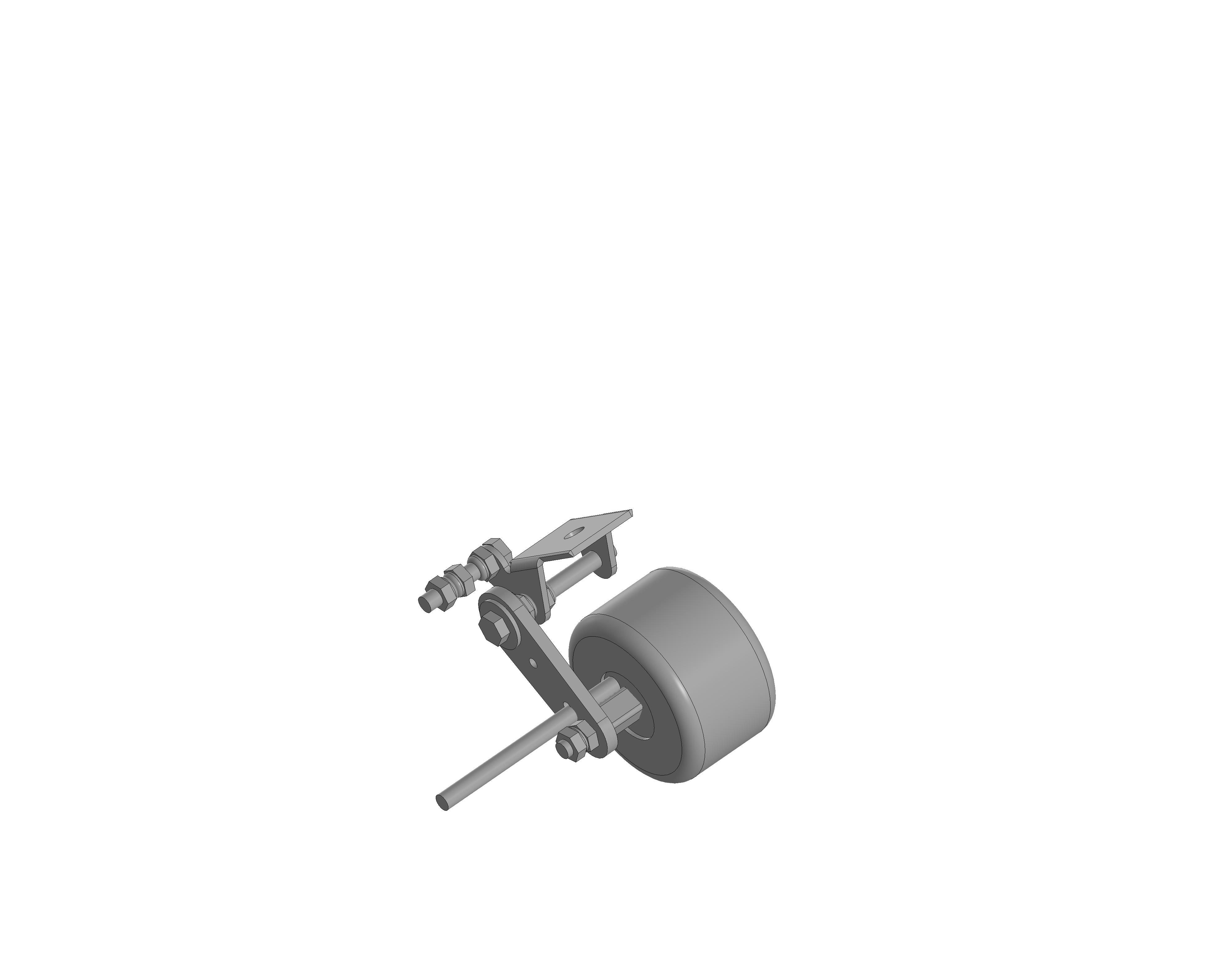

Добавлено: 13:47 / 10.03.25 Вот окончательный вариант конструкции универсального фрикциона: |
|||
|
Ссылка на это сообщение:
|
|||
|

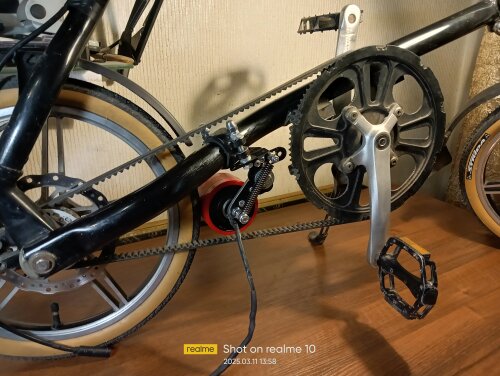

Добавлено: 15:12 / 11.03.25 Ну вот и на Стриду изготовлен привод с красным компактным мотором. Теперь этот привод влезает не только в Стриду с колёсами 16", но теперь годится и для колеса 18" [url="https://imageup.ru/img30/5000803/img202503111358361.jpg.html"][/url] Тут ещё решилась проблема откидной пружины. Придумали стопор который ограничивает действие пружины, что бы в откинутом состоянии фрикцион не упирался в ведущий педальный шкив. Вложили во внутрь пружины стержень Ф6 х 77мм и теперь пружина может сжаться до определённого размера и контакта со шкивом мы избежали. [url="https://imageup.ru/img289/5000831/img202503111412101.jpg.html"][/url] |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 17:27 / 12.03.25 Тестирование прошло успешно. |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 22:46 / 12.03.25 Поехали: РУТУБ: https://rutube.ru/video/1ce3592c1235500509065eea1ea073db/?r=wd |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 21:18 / 14.03.25 Красный фрикцион готов [url="https://imageup.ru/img228/5002641/img202503142047101.jpg.html"][/url] Вот так выглядит полный комплект. |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 23:41 / 24.03.25 Теперь потребовалась модификация фрикциона с креплением на ось колеса диаметром 26" С аккумулятором 36в. 20а.ч. ! [url="https://imageup.ru/img240/5006914/img202503242145561.jpg.html"][/url] |
|||
|
|
