Добавлено: 20:57 / 18.09.26 Матрицы трудно поддаются точному измерению по этому формованный пластик приходится подбирать по месту. Вот вроде кожух рычага удалось отформовать компактнее на целых 15мм [url="https://imageup.ru/img207/5124244/img202609182044061.jpg.html"][/url] |
|
Ссылка на это сообщение:
|
|
Добавлено: 14:43 / 19.09.26 Кожух рычага внедрили в конструкцию - стало аккуратнее и компактнее. |
|
Ссылка на это сообщение:
|
|
Добавлено: 01:00 / 20.09.26 Световозвращатель, не думаю, что это избыточно - полезная вещь и место, как специально для него есть. [url="https://imageup.ru/img198/5124367/velokometa-friktsion-fara.jpg.html"][/url] |
|
Ссылка на это сообщение:
|
|
Добавлено: 16:03 / 23.09.26 В девяти канальном кабеле для мотора используется только восемь каналов - пять управления и три силовые. Один канал резервный, вот по нему и пойдёт питание 24в\36в, а минус позаимствуем у мотора. [url="https://imageup.ru/img178/5125062/img202609231432411.jpg.html"][/url] Провода патрона фары припаяны к общему кабелю ,идущего от мотора и просторно притянут 3-я хомутами к подвеске крыла. [url="https://imageup.ru/img122/5125080/img202609231537461.jpg.html"][/url] Всё, в блоке фара-мотор с электрикой закончено - всё выведено на единый кабель управления мотором и фарой. [url="https://imageup.ru/img243/5125083/img202609231556371.jpg.html"][/url] |
|
Ссылка на это сообщение:
|
|
Добавлено: 12:44 / 26.09.26 Конструкция кронштейна изменилась появился ограничитель поворота фрикциона и отверстие под прижимной болт. Так же появилась и прижимная пластина - это если хомутами закрепиться не получится. [url="https://imageup.ru/img104/5125459/friktsion-kronshtein.jpg.html"][/url] |
|
Ссылка на это сообщение:
|
|
Добавлено: 13:01 / 26.09.26 Вот так это выглядит в металле: |
|
Ссылка на это сообщение:
|
|
Добавлено: 19:44 / 26.09.26 Всё, фрикционный привод собран. [url="https://imageup.ru/img24/5125558/img202609261939211.jpg.html"] [/url] |
|
Ссылка на это сообщение:
|
|
Добавлено: 13:57 / 29.09.26 МК с огромным аккумулятором в сумке на руль Стриды. 48в 30а.ч. РУТУБ КИНО https://rutube.ru/video/private/aaef784faa4f2d960c273bbb891b765c/?r=wd&p=AL_QYw7OXvu1GdnRu3y91Q ЮТУБ КИНО https://youtu.be/6iEbb38TFKg?si=iX0WAVsBICTb6qpn [url="https://imageup.ru/img60/5126195/ospitsovka-mk4.jpg.html"] [/url] [youtube]6iEbb38TFKg[/youtube] |
|
Ссылка на это сообщение:
|
|
Добавлено: 14:00 / 30.09.26 Привод полностью готов и будем отправлять - чем всё это кончится не ясно...на удалении проектировать опасно... РУТУБ КИНО https://rutube.ru/video/private/159b497a0c7409ba2af263a705514a86/?r=wd ЮТУБ КИНО https://youtu.be/pdiTo7z4Aks?si=1jm0-v3DBP7Y8TMY [url="https://imageup.ru/img234/5126474/img202609291647211.jpg.html"][/url] [youtube]pdiTo7z4Aks[/youtube] |
|
Ссылка на это сообщение:
|
|

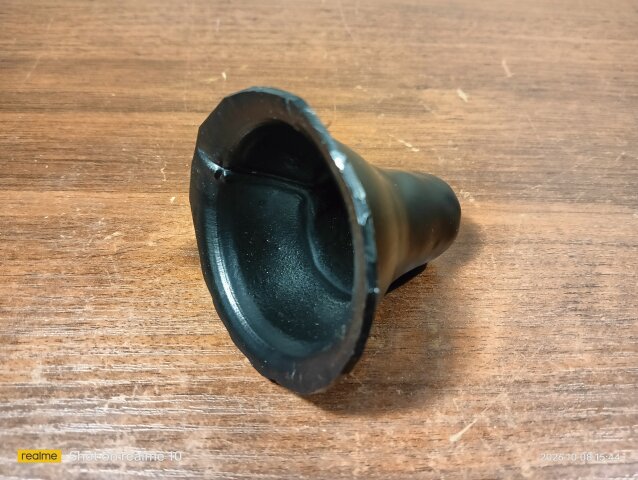

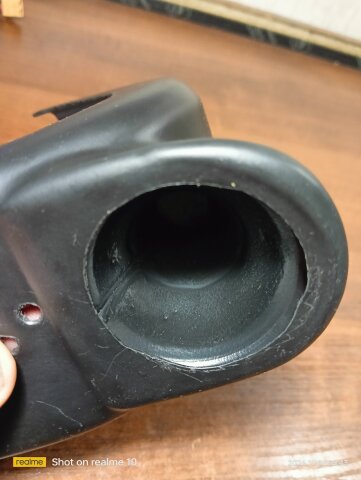

Добавлено: 15:58 / 08.10.26 Вот так выглядит гидро защита: [url="https://imageup.ru/img149/5128402/img202610081544431.jpg.html"][/url] Вот её место расположения: [url="https://imageup.ru/img60/5128404/img202610081543481.jpg.html"][/url] |
|
Ссылка на это сообщение:
|
|

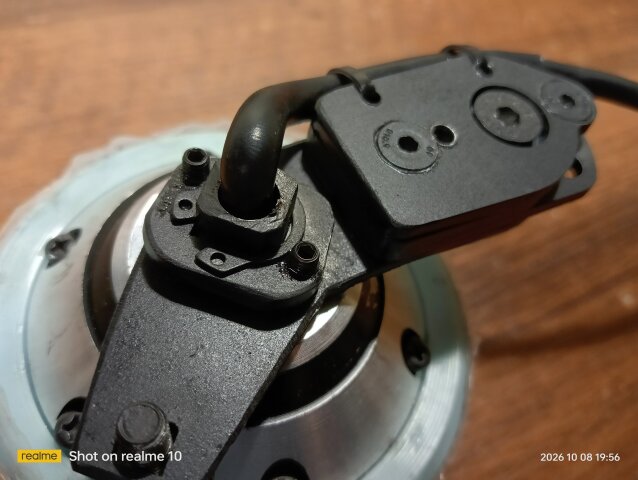

Добавлено: 20:09 / 08.10.26 Такой способ крепления консольного вала мотора наверно можно патентовать... B-) Вал отрезан на две трети , проточена канавка. Упорная шайба, шайба с квадратным отверстием и две установочные шпильки на фиксаторе резьбы. |
|
Ссылка на это сообщение:
|
|

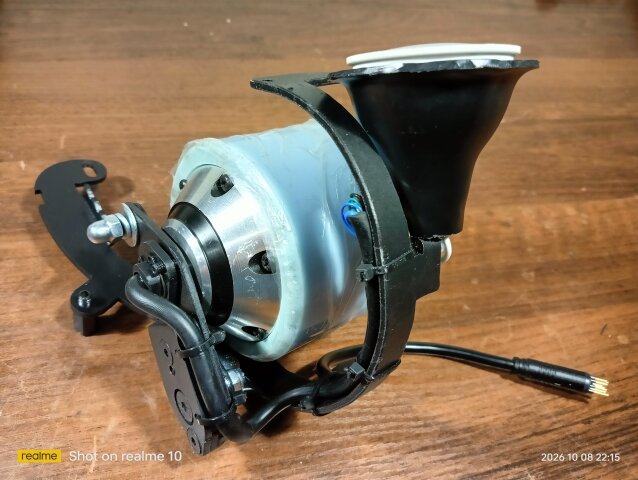

Добавлено: 22:22 / 08.10.26 Вот так выглядит фрикционный привод, так сказать без костюма - крыла и кожуха... Видна пластиковая гидрозащита фары: |
|
Ссылка на это сообщение:
|
|

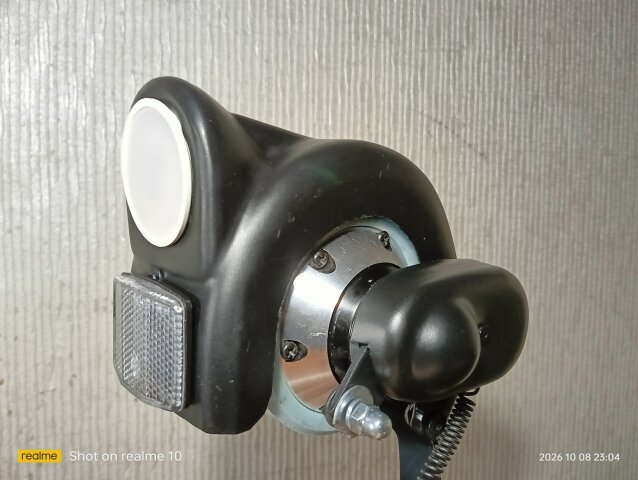

Добавлено: 23:11 / 08.10.26 Моторный модуль полностью готов всё в том числе и фара подключены к 9-и канальному кабелю и выведены на вилку. Гидрозащита хорошо и плотно разместилась внутри крыла. |
|
|
