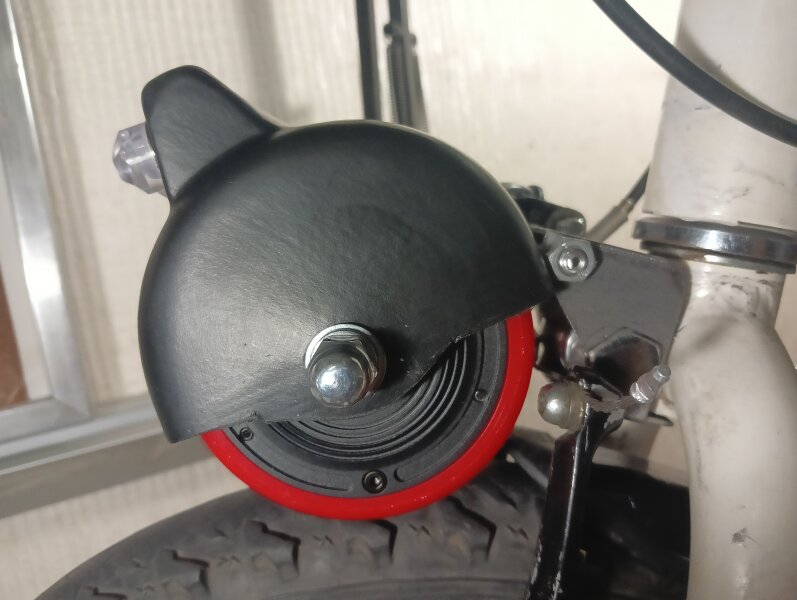

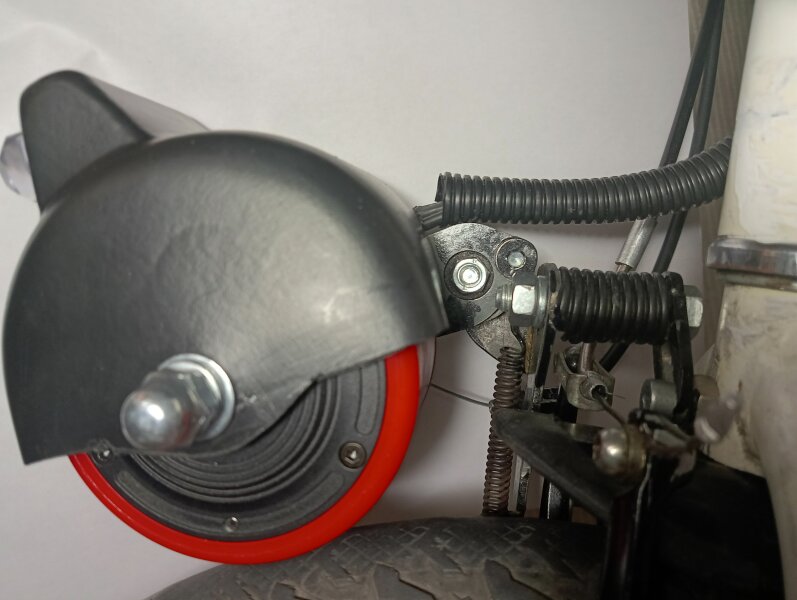

Добавлено: 12:08 / 24.05.26 Само крыло-фара получилось отлично, а вот подвеска, как то не вдохновляет. Функционирует, но внешний вид не радует. Надо поработать над дизайном. [url="https://imageup.ru/img93/5101193/img202605241201421.jpg.html"][/url] |
|
Ссылка на это сообщение:
|
|

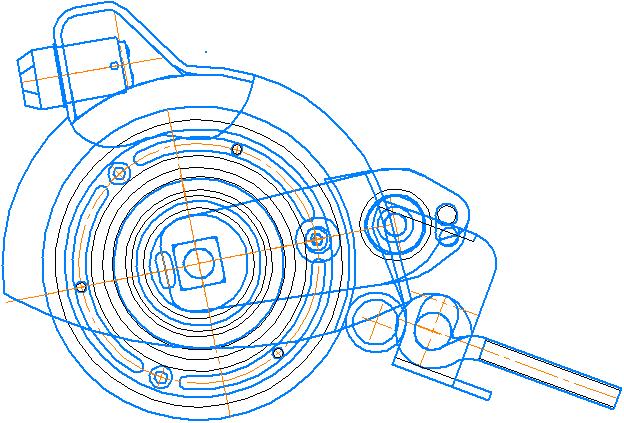

Добавлено: 12:20 / 24.05.26 Идея вот такая. Подвеска будет крепиться к велосипеду одним РЫМОМ-БОЛТОМ - компактнее в два раза. Но тут много проблем - мешают тормоза - подвеска не должна вращаться вокруг точки закрепления - не должна гнуться - должна быть универсальна для всех велосипедов [url="https://imageup.ru/img90/5101195/vriktsion-fara.jpg.html"][/url] |
|
Ссылка на это сообщение:
|
|

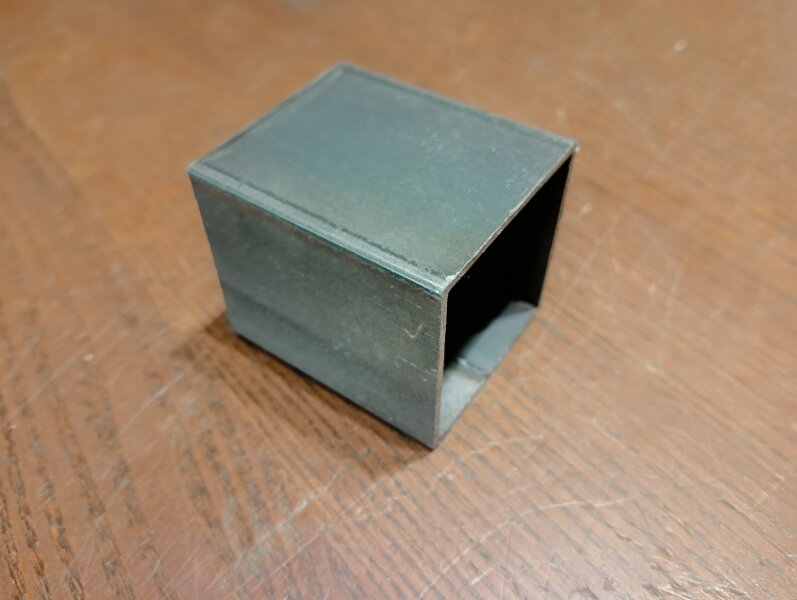

Добавлено: 18:10 / 24.05.26 Купили огромную трубищу длинной 2000мм А понадобился всего кубик 40х40х40 мм /

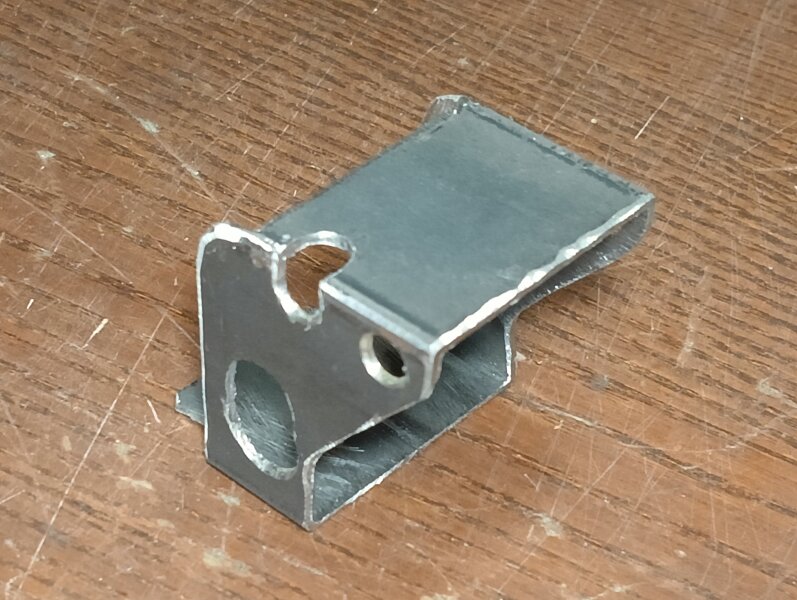

[url="https://imageup.ru/img121/5101222/img202605241318311.jpg.html"][/url] [url="https://imageup.ru/img178/5101223/img202605241427221.jpg.html"][/url] В итоге получилось плохо - за всё задевает. Но уже можно оттолкнуться от этого неудачного варианта и внести поправки во втором варианте . |
|
Ссылка на это сообщение:
|
|

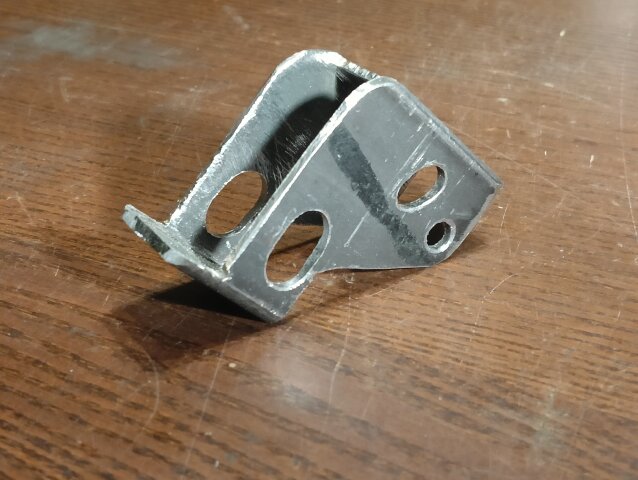

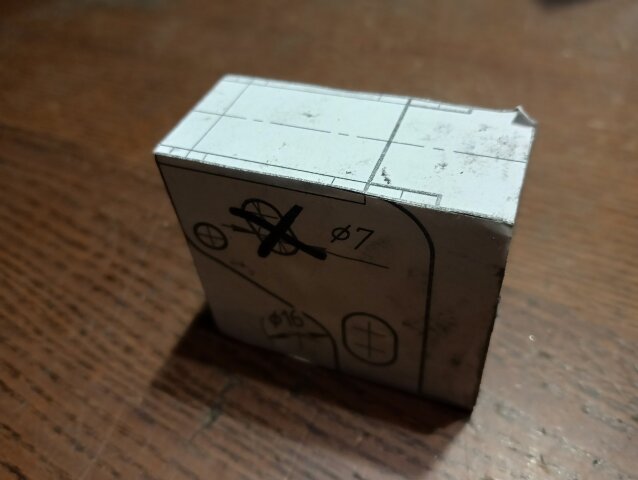

Добавлено: 20:46 / 24.05.26 Вторая версия подвески на основе профильной трубы 25х50х2 [url="https://imageup.ru/img3/5101281/img202605242000511.jpg.html"][/url] Вырезали болгаркой... [url="https://imageup.ru/img134/5101282/img202605242042031.jpg.html"][/url] |
|
Ссылка на это сообщение:
|
|

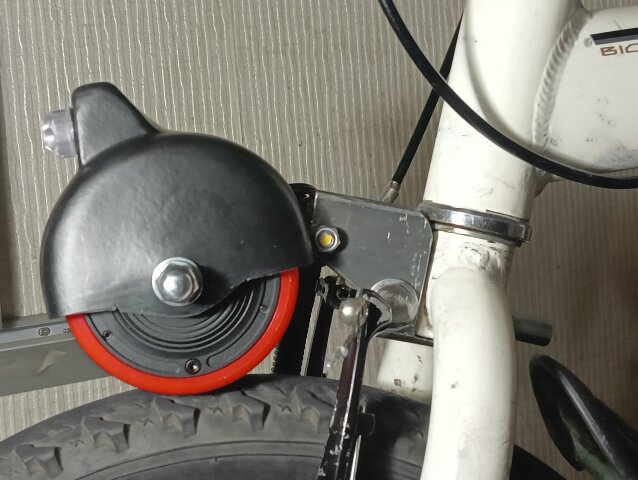

Добавлено: 23:33 / 24.05.26 Ну вот кажется получается, как надо... :wow: [url="https://imageup.ru/img244/5101333/img202605242240361.jpg.html"][/url] |
|
Ссылка на это сообщение:
|
|

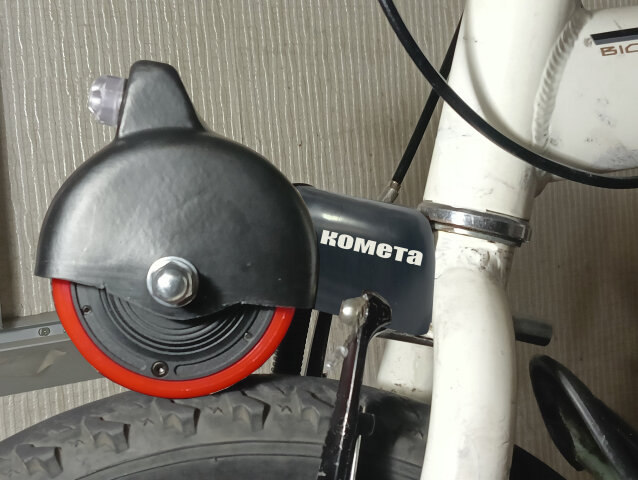

Добавлено: 23:34 / 24.05.26 И вот например накрыть таким пластиком (это фотошоп ) [url="https://imageup.ru/img276/5101339/friktsion-fara.jpg.html"][/url] |
|
Ссылка на это сообщение:
|
|

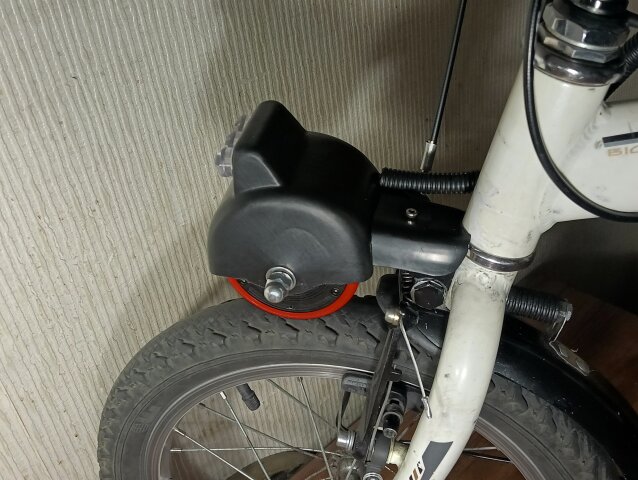

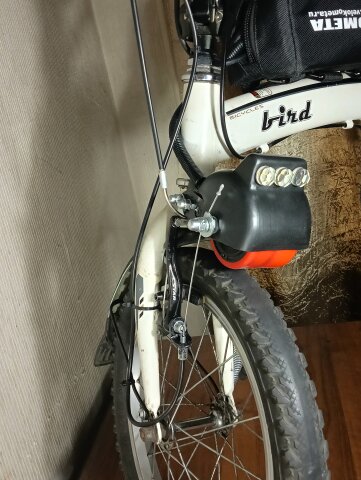

Добавлено: 23:00 / 25.05.26 Всё, проект закончен теперь тестирование. Пружина, поднимающая фрикцион, спрятана внутри подвески Крыло-фара в основном для дневного обозначения себя на дороге - очень яркая имеющее два режима мигание и постоянное свечение. Для ночи нужно как то сбавить слепящую интенсивность. Дизайн приведён в приличный вид. Крепление одним болтом. Управление сцеплением с руля на три положения - свободный педальный ход - нормальное сцепление - сцепление в дождь Крыло колеса не обрезано, а выведено при помощи удлинителя из зоны работы фрикциона. [url="https://imageup.ru/img105/5101422/img202605252236571.jpg.html"] [/url] |
|
Ссылка на это сообщение:
|
|

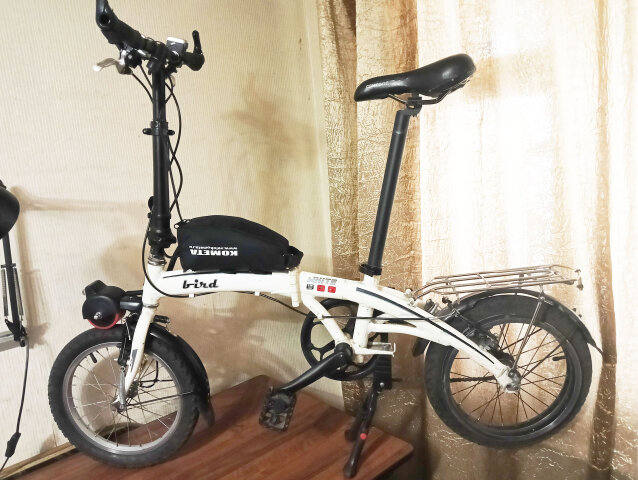

Добавлено: 11:34 / 26.05.26 Напоминает лёгкий мотоцикл с топливным баком: |
|
Ссылка на это сообщение:
|
|

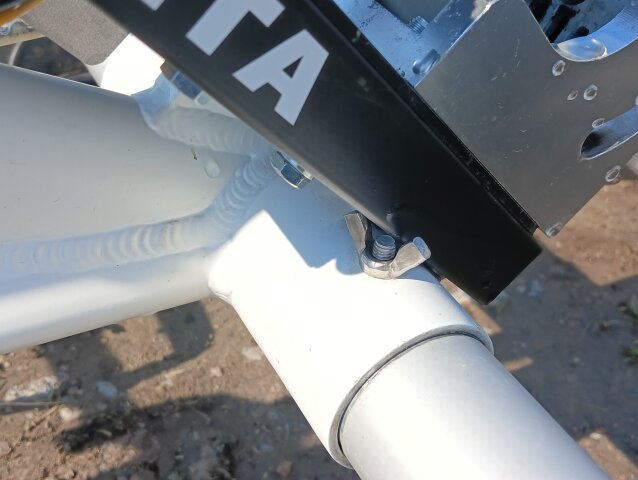

Добавлено: 21:17 / 26.05.26 Забыл прислать фотографию как нужно расположить болт с барашком в тесном контакте с балкой привода. Это не совсем правильно - если барашек от вибрации открутится болт нырнёт в воду и баллон отойдёт в бок - аварийно. В этом месте лучше применить вместо барашка самоконтрящуюся гайку. Хотя сам барашек вращаться не имеет возможности - цепляется за балку. А винту выкрутиться гораздо сложнее - его клинит в четырёх отверстиях двух труб... (может и зря волнуюсь ) [url="https://imageup.ru/img213/5101515/img202605171508131.jpg.html"][/url] |
|
|
