Добавлено: 11:16 / 28.01.20

Спереди крыло сформировано корпусом самоката, а вот назад для облегчения конструкции крыло корпуса решил заменить на пластиковое.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 01:21 / 30.01.20

Матрица для формовки крыла в чертеже выглядит вот так.

Электро самокат Комета


Матрица собрана из нескольких кусков ДСП

Электро самокат Комета


Вот после обработки в размер и присоединения стыковочной платформы.

В центре видна трубка для подачи сжатого воздуха.

Электро самокат Комета



Для формовки понадобился вот такой лист пластика.

Электро самокат Комета


Матрица была установлена на стол, на поверхности которого много маленьких дырочек , в которые интенсивно уходит воздух.
Пластик был разогрет до мягкого состояния и им, как мягким покрывалом был накрыт этот стол с матрицей в центре.
Между пластиком и столом образовалось воздушное разряжение и матрица плотно обтянулась пластиком.

Полезная часть была вырезана вот она:

Электро самокат Комета


Затем уже тонкая обработка по созданию детали

Электро самокат Комета


Вот примерно так крыло будет смотреться на корпусе самоката.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:53 / 30.01.20 | Последний раз редактировалось: Велосипедист (20:58 / 31.01.20), всего редактировалось 1 раз

Сегодня опять самокат порадовал.
Было много дел и много мест которые нужно было посетить.
За счёт неимоверной мобильности вместо двух дней потратил пол дня...
Метро посетил три раза, своим ходом проехал более 14км. итого общий пробег 126км.

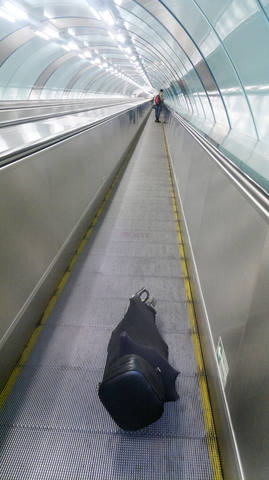

С самокатом прокатился на траволаторе под Невой.
Электро самокат Комета



Замерил скорость телефоном - очень не удобно приходилось одной рукой держать и телефон и руль - 26км.ч. ( эх в тайне надеялся что за 30км.ч. )
Попробовал проехаться с отключённым стопором механизма сложения.
Ничего страшного не произошло - если ровно держать скорость езда в обычном режиме - если газануть руль наклоняется и прижимается к ногам и вот, что бы повернуть требуется руль руками вернуть на место и осторожно поворачивать.
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:58 / 31.01.20

Сегодня ещё более 10км. проехал, итого пробег 136км.
Погода отличная, тепло и сухо и техника меня радует.
Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:20 / 02.02.20

Ещё пройдено более 10км. итого пробег 146км.

С тормозами проблема . колодки съедаются на глазах, после 10км. приходится подкручивать.
В ноль стачиваются за 50км.

Захотелось электротормоз - будет удлинять ресурс дисковых тормозов.

Электро самокат Комета


Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:53 / 07.02.20

В новой модификации самоката меня беспокоит три вещи.
Торчащий за пределы корпуса аккумулятор, неровность грузовой площадки ну и внешний вид.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 16:18 / 07.02.20

Решением этих задач может стать крышка корпуса особой формы из пластика.
Она же выполнит роль и заднего крыла.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:48 / 09.02.20

Теперь стоит вопрос по созданию серьёзного конструктивного элемента и элемента дизайна.

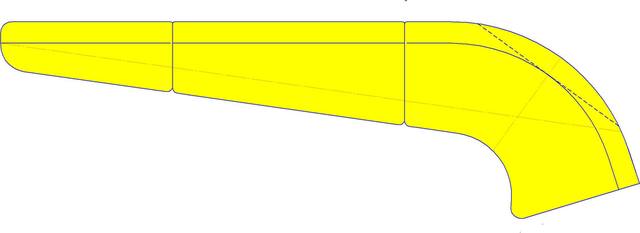

Капот-крыло отформованный из пластика.

Капот великоват для вакуумного стола и придётся разделить его на три части .

Капот- для контроллера, капот- для АКБ и капот-крыло:

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 17:57 / 09.02.20

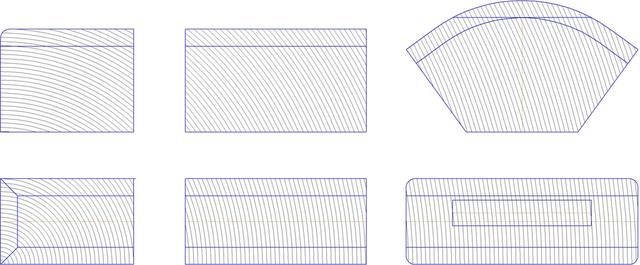

Вот так будет выглядеть стартовая заготовка под матрицу.
Будет сделана из массива дерева или из искусственного камня.

Электро самокат Комета


Режем на части:

Электро самокат Комета


Ещё уменьшаем матрицы что бы как можно меньше заставлять пластик тянуться, что можен привести к сильному похудению стенок и уменьшению прочности:

Электро самокат Комета


У матрицы крыла набиваем технологические бобышки для спрямления боковых поверхностей иначе пластик затянет под матрицу и даст ''стрелы''.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:42 / 09.02.20

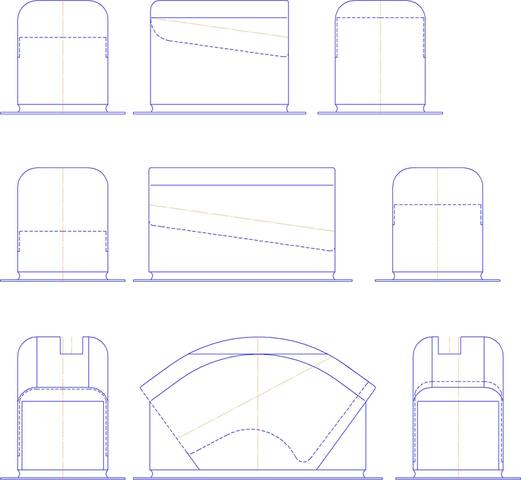

Вот так предположительно будут выглядеть матрицы обтянутые горячим пластиком.

Теперь надо по разметкам сделать разрезы и получить готовые детали.

Электро самокат Комета

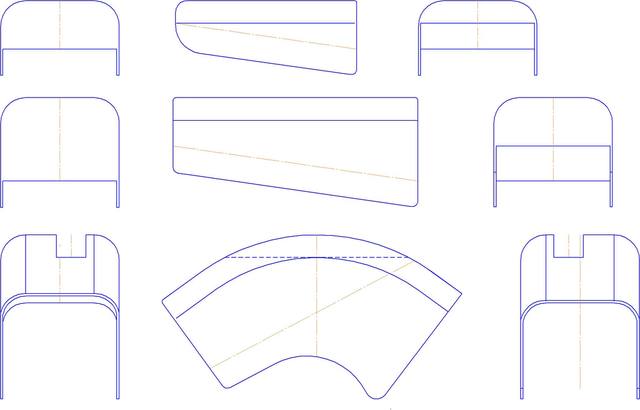

Снимаем с матриц обрезаем в размер и получаем готовые детали из пластика:

Электро самокат Комета


Вот так они сложатся на корпусе самоката:

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:36 / 12.02.20

Установил наконец держатель для телефона и наконец зафиксировал скорость в 30км.ч.
Я так и предполагал, думаю скорость ещё выше - просто негде разогнаться - прёт как лось... Smile.
Трудно держать такую скорость на тротуаре среди пешеходов и не прилично...

Ещё в копилку отправилось 10км итого общий пробег 187км.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:39 / 12.02.20

Работа над матрицей началась. Склеен первоначальный брус из листов дсп.
По краям нужно пройти скругляющей фрезой и зашпаклевать всё.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:59 / 14.02.20

Предварительно распилено на три части:

Электро самокат Комета


Следующие распилы укоротили заготовки по высоте

Электро самокат Комета


У закруглённой заготовки появились боковины

Электро самокат Комета


И все матрицы оснащены ножками

Электро самокат Комета



Всё все три матрицы готовы к работе.

Дело за пластиком. На счёт большой детали сомнение что формовка получится уж больно она большая...
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 21:28 / 17.02.20

Справа вакуумный столик , слева печка.

Электро самокат Комета


На столик кладём матрицу.
На печку лист пластика.
Пластик разогревается .
Включаем два пылесоса которые начинают откачивать воздух из вакуумного столика.
Разогретым пластиком накрываем матрицу на вакуумном столе и он живо обтягивает форму.
Итак 3 раза - процесс очень быстрый:
Получились три пластиковые заготовки.
Теперь надо обрезать лишнее и получатся капоты для контроллера, АКБ и крыло для колеса.

Электро самокат Комета
Онлайн-статус
Велосипедист
БЕЛЫЕ ШТАНЫ
Посмотреть профиль Отправить личное сообщение
На форуме с 26.04.2008, cообщений 4684

Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 02:34 / 18.02.20

Вот и видео - этого интересного процесса формовки:
