Стенд для настройки зажигания Д из точила. |
( Пред. 1, 2, 3 ... 9, 10, 11 ) |
Подписчиков (7) |
![]()
Ссылка на это сообщение:
|
||
Добавлено: 21:37 / 19.02.12
Если АКБ не ставить, то стабилизатор нужен.... Подкова сама по себе ограничивает ток на уровне 1А. ватт 15 с неё снять можно.... Нам нужно 12вольт примерно 100 мА. на искру... остальное на свет пустить можно... ""но может быть как раз для заряда поставить повышающий преобразователь""" Удвоитель проще... при этом ток будет ограничен на уровне 600мА. (напруга без нагрузки вольт 50 будет).... но зато мы имеем ток зарядки с минимальных оборотов и ограничения (стабилизацию) тока... (номинал конденсатора в удвоители под вопросам. ) """но может быть как раз для заряда поставить повышающий преобразователь? А витков оставить около 200""" Хотелось бы подкову Д8 не трогать (с ней оптимальный результат).... А у повышающего преобразователя КПД низкий... да и на малых оборотах 200 витков дадут вольта 3..... а на больших вольт 15.... тут уже понижать надо... Для себя я склоняюсь к удвоителю и АКБ.... С мостом не получится использовать подкову Д8.. придётся перематывать .... |
||
| ||
Ссылка на это сообщение:
|
||
Добавлено: 22:08 / 19.02.12 Пожалуйста!Я всегда читаю Вашу тему.Хочется чтобы максимум мощности сняли с подковы.Но перемотка не так сложна.Её тоже можно иметь ввиду.Удачи. |
||
![]()
Ссылка на это сообщение:
|
||

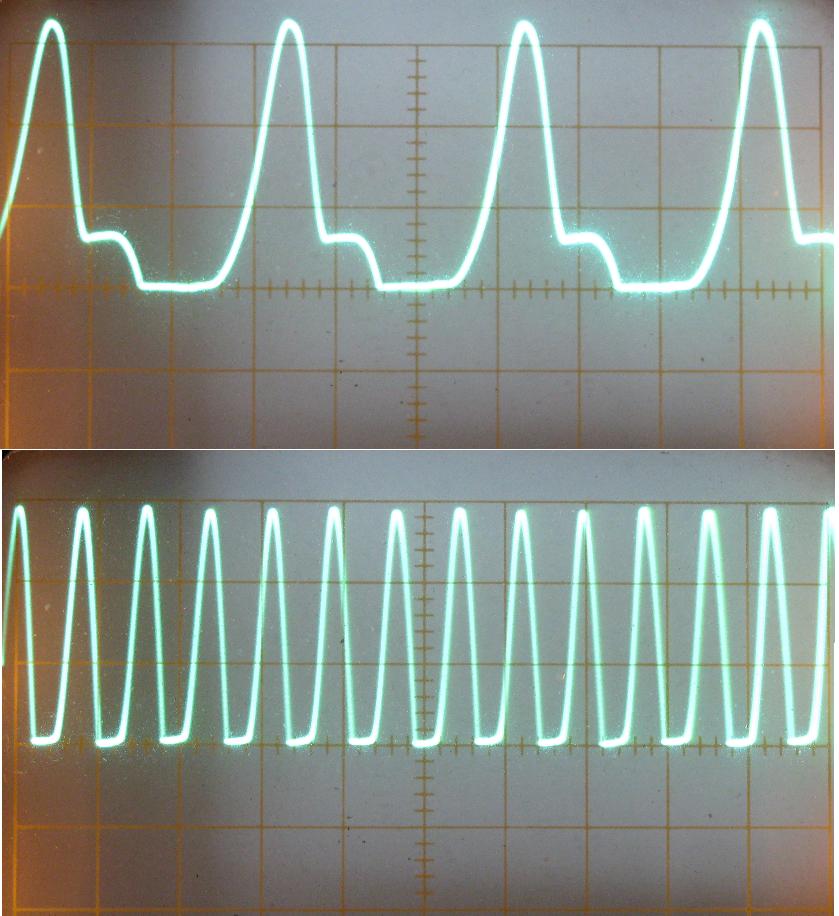

Добавлено: 11:13 / 20.02.12 | Последний раз редактировалось: omich (10:34 / 23.10.15), всего редактировалось 1 раз Кроме снятия мощности с подковы, интересны еще процессы, происходящие в обмотке при различных методах съема этой самой мощности. Итак, поехали: 1. Схема qwant'а с конденсаторами по 1000 мкф и заряд аккумулятора 1.1. 60 мс или 1000 оборотов: 1.2. 50 мс или 1200 оборотов: 1.3. 30 мс или 2000 оборотов: 1.4. 10 мс или 6000 оборотов: 2. Это такая же схема, что и предыдущая заряда аккумулятора, но конденсаторы уже по 100 мкф: 2.1. 60 мс или 1000 оборотов. 2.2. 30 мс или 2000 оборотов: 2.3. 20 мс или 3000 оборотов: 2.4. 10 мс или 6000 оборотов: 3. Обычный мост с конденсатором 2000 мкф вместо аккумулятора и нагрузкой 30 Ом 3.1. 60 мс или 1000 оборотов. 3.2. 30 мс или 2000 оборотов. 3.3. 10 мс или 6000 оборотов. На низких оборотах, вплоть до 2000...2400 об/мин , наблюдаются довольно большие переходные процессы и, судя по осциллографу, они приблизительно на частоте 1 мгц. В схеме зажигания СЛХ обмотка зашунтирована низкими сопротивлениями и там скорее всего таких переходных процессов не наблюдается. Тут же, переходные процессы возникают, когда напряжение на обмотке становится ниже напряжения батареи или заряженного конденсатора и продолжаются даже дольше начала следующей полувоны. ![]() ![]() |
||
![]()
Ссылка на это сообщение:
|
||
Добавлено: 18:04 / 20.02.12

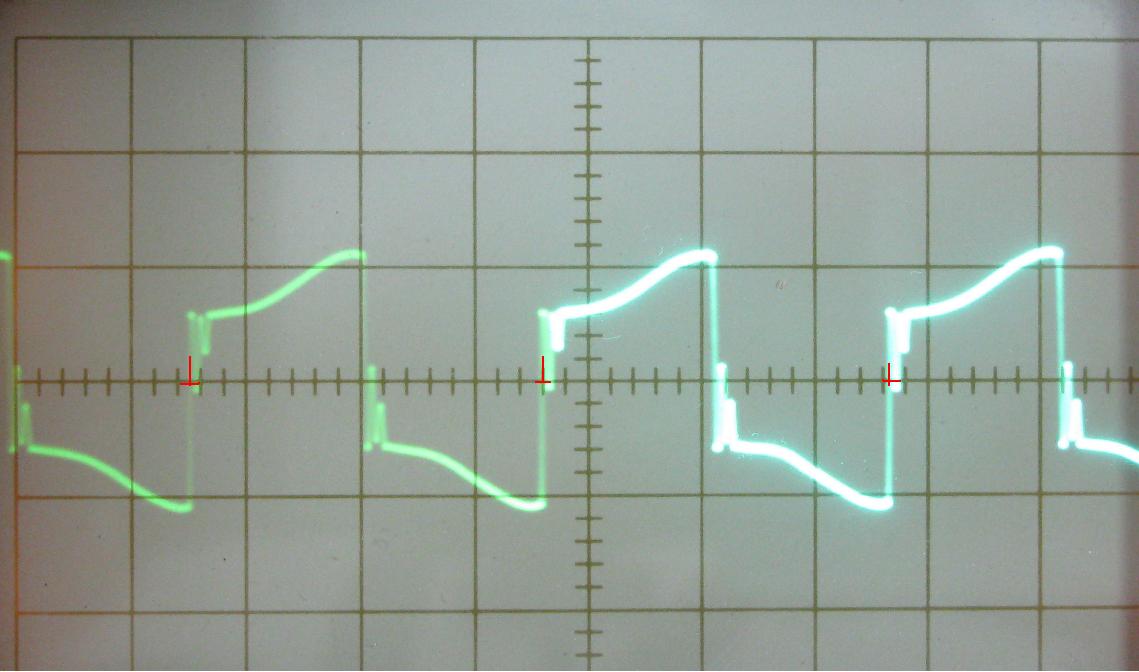

Отличные фронты... может я что-то не рассмотрел??? Проглядываются небольшие резонансные колебания, но они нам не помешают.. Порог срабатывания тиристора в этой схеме примерно 3 вольта, всё что выше нас не интересует..... Тот-же самый эффект наблюдал и с трансформатором.... |
||
![]()
Ссылка на это сообщение:
|
||

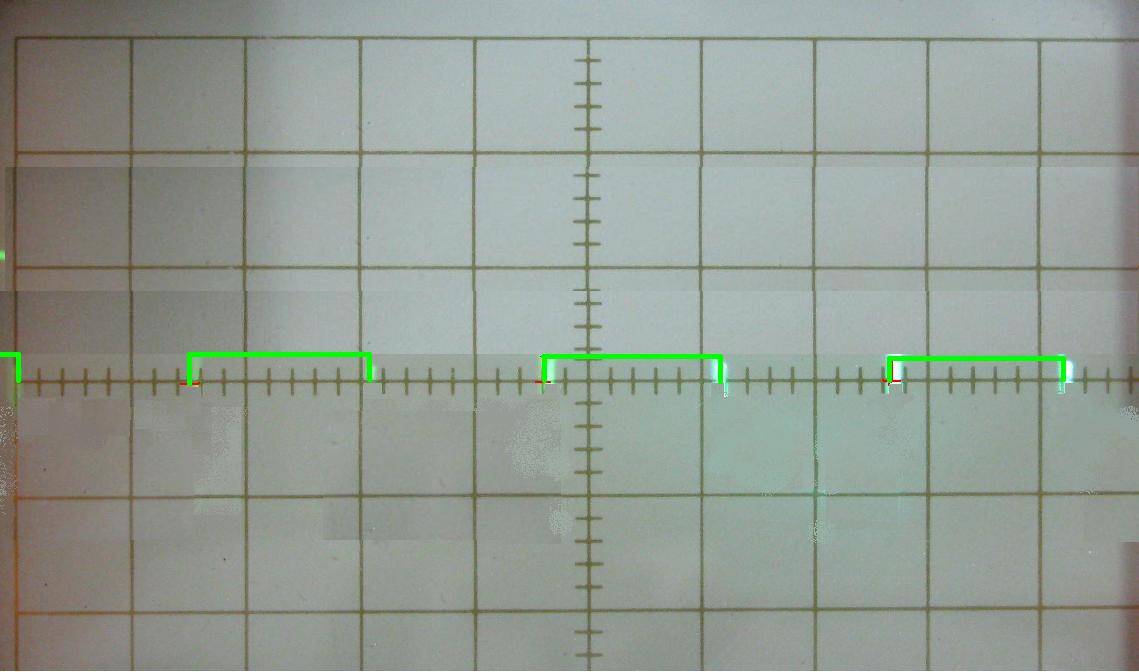

Добавлено: 18:19 / 20.02.12 Предположу что на УЭ тиристора будет что-то вроде того.... |
||
![]()
Ссылка на это сообщение:
|
||
Добавлено: 19:46 / 20.02.12
Дело не в напряжении, тут все нормально. Фронт крутой и практически не меняется с прибавлением оборотов(почти меандр), т.е. УОЗ наверно не будет меняться. При пассивной нагрузке(резистором) "синусоида" вырастает в зависимости от оборотов и чем больше оборотов, тем раньше напряжение достигает порога срабатывания тиристора относительно углового положения магнита. Стробоскоп, естественно, покажет истинную картину, но пока у меня закралось сомнение. |
||
![]()
Ссылка на это сообщение:
|
||
Добавлено: 19:52 / 20.02.12
Это примочка схемы с вольт-добавкой ..... Опережения может и не меняться.. обычный мост уберёт эту проблему... |
||
![]()
Ссылка на это сообщение:
|
||
Добавлено: 19:59 / 20.02.12 А с удвоителем все гладко..... ![]() ![]() ![]() |
||
Ссылка на это сообщение:
|
||
Добавлено: 08:51 / 24.11.18 Всем здрасти. Я собрал такую схему, но на КТ816В, в остальном без изменений, и только часть генератора. Запитал от 3,5 в, не заработала, насколько я понял кондёр на 1000 мкФ для генератора не нужен.[/img] |
||
Ссылка на это сообщение:
|
||
Добавлено: 10:26 / 24.11.18 3.5 мало, от 6 заработала, но выходное сильно плавает, от 0 да 80. |
||
Ссылка на это сообщение:
|
||
Добавлено: 15:42 / 24.11.18 А 7,5 В дают уже 440 на выходе. |
||
Ссылка на это сообщение:
|
||
Добавлено: 13:04 / 25.11.18 Из 7,5 В на выходе получается 340. Но транзистор греется достаточно сильно, с радиатором 40х40 мм от чипсета, за 5 минут работы он нагрелся ~40 градусов. |
||
|
