Творческая лаборатория мотовелосипедов Комета |
( Пред. 1, 2, 3 ... 58, 59, 60 ... 82, 83, 84 След. ) |

|
Подписчиков (14) |
Форум » Бензиновые мотовелосипеды и веломоторы » Творческая лаборатория мотовелосипедов Комета
Ссылка на это сообщение:
|
|||
|
Добавлено: 00:12 / 23.02.18 Проект в чертежах готов, и половина деталей в металле. Поликлиновый ремень первой ступени теперь не 9мм, а целых 20мм. От центробежки отказались - ручное сцепление. |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 01:02 / 25.02.18 Началось изготовление железок. Клещи Корона стали широкие под ширину ремня 20мм. PJ9 Ведущий поликлиновый шкив составной из двух стандартных ф22. Проставка в виде шайбы толщиной в 1мм. обеспечивает попадание в шаг поликлина. Широкий и плоский ведомый шкив. |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 18:17 / 25.02.18 Вот желательно таким сделать ведомый шкив. Размер со звёздочкой справочный - это уже по ГОСТУ я уже не знаю какой у вас получится. Что бы избежать дорогостоящей токарки центрировать будем по пластику. Пластиковый шкив с двух сторон скручен шайбами - момент будет передаваться через лыски в них и через два винта М6 От боя уберегут мощные стягивающие гайки М14 которые стянут конструкцию на штанге М14. |
|||
|
Ссылка на это сообщение:
|
|||
|

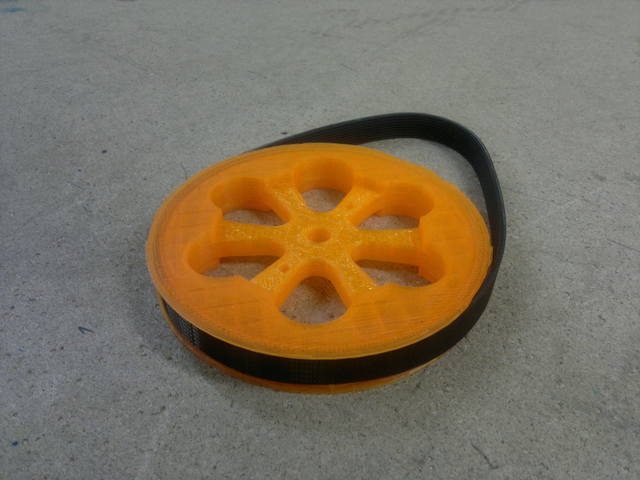

Добавлено: 22:09 / 02.03.18 Сегодня получил от Никиты вот такой солнечный ведомый шкив первой ступени. Соединил его с ремнём и почувствовал необычно большую силу трения между ними: И сразу возникла идея, а что если делать ведущие шкивы из этого материала, у которых с проскальзыванием в дождь проблема - может это и есть выход из положения. Наверно у этих шкивов будет небольшой ресурс, но если они будут дешёвые - замена их станет не проблема...!!!!!!! :SugarwareZ-003: |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 22:14 / 02.03.18 Да сразу целиком велосипед из него печатать, вместе с мотором! |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 22:51 / 02.03.18 Новую деталь ввели в чертёжную реальность: Ну и новую деталь врисовали в обстановку - всё можно собирать в металле... |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 00:11 / 16.03.18 Начался любопытный эксперимент. Корпус чашки сцепления хорошо бы сделать из пластика с хорошей вентиляцией - чашка сильно греется. И такой формы чтобы не делать проставок из высоких гаек , что бы корпус и был проставкой и дотягивался до пластины мотопривода. |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 10:23 / 16.03.18 Для обеспечения посадки подшипников, соосности посадочных отверстий и привалочной кромки, а также, для получения перпендикулярности привалочной кромки и отверстий к оси детали необходимо изготовить деталь с припусками и после провести токарную обработку за одну установку. Вызывает сомнения жёсткость детали. Необходимо провести симуляцию и проверить, не превышают ли возникающие напряжения предел текучести пластика и насколько велики деформации детали под нагрузкой. |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 22:22 / 16.03.18 Кстати mrfixer, не хотите провести такие исследования - это было бы крайне интересно. Никита имеет домашний 3D у него чешутся руки может я поговорю с ним и он пришлёт вам такое изделие, а вы как это умеете всё по полочкам разложите и покажите.... Меня ещё очень интересуют сцепные свойства и ресурс ведущих поликлиновых шкивов из пластика - вполне возможно что они не проскальзывают в дождь обладая повышенными силами сцепления - но ресур конечно маленький но и цена мала... |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 01:06 / 24.03.18 Вот так выглядят варианты корпусов чашек сцепления из пластика по технологии 3D принтера: |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 23:41 / 05.04.18 Новый ведомый шкив для нового серийного мотопривода Комета-Т |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 11:22 / 19.04.18 Открыл сезон |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 20:51 / 01.05.18 А я вот только сегодня сезон открыл. Но у нас уже как летом, днем 25 градусов, солнце, а у вас вон еще зима))). |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 18:35 / 09.05.18 |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 19:20 / 09.05.18 Комета-Дуплекс |
|||
|
|
