Здравствуйте.
Изучив прайс-листы фирм, торгующих металлорежущим инструментом, узнал что в природе существуют регулируемые развертки подходящего нам диаметра. http://www.bearings.ru/to_catalog/action_desc/id_9c186a08-da34-11dc-b8c2-0016357ff6cb/
Цена тоже не высокая. Почему бы не использовать для расточки цилиндров? Есть ли у кого-нибудь соображения на этот счет?

Онлайн-статус
ua3usy

Посмотреть профиль Отправить личное сообщение
На форуме с 26.08.2008, cообщений 125
Вичуга
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 13:05 / 25.03.11

сегодня выточил новую втулку из текстолита для диаметра 39

на этот раз токарил уже сам

взял текстолитовую хреновину непонятной формы
Притир для цилиндра


отпилил половину.
Притир для цилиндра


разметил центра и пошёл токарить
Притир для цилиндра


так как я не токарщик делал довольно долго.. 2.5 часа
Притир для цилиндра


Притир для цилиндра

Притир для цилиндра


немного не совпал конус но это попровлю. осталось уже на оправке проточить до нужного размера и сделать прорезь.

Онлайн-статус
ua3usy

Посмотреть профиль Отправить личное сообщение
На форуме с 26.08.2008, cообщений 125
Вичуга
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:22 / 25.03.11



станогSmile

Онлайн-статус
ua3usy

Посмотреть профиль Отправить личное сообщение
На форуме с 26.08.2008, cообщений 125
Вичуга
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 19:38 / 06.04.11

наконец то мне точнули гильзу и начался долгоднанный момент притирания цилиндра

притир в токарный и в перёд
Притир для цилиндра

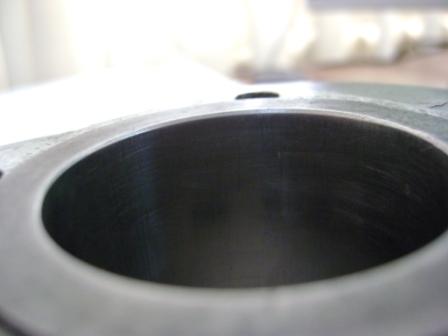

увы снять видео как я притирал было некому.. поэтому только видо последствий



Дмитрий Александрович

Посмотреть профиль Отправить личное сообщение
На форуме с 17.01.2008, cообщений 5
Троицк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:20 / 16.03.12

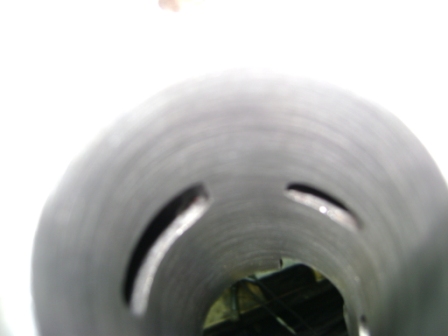

Я вот поработал регулируемой развёрткой. Чистота после обработки ужасная. Перья в один размер не выставить. В общем в токарном станке ей можно только геометрию выравнивать и под дальнейшую (чистовую) подгонку притиром или хоном нужно оставлять не менее 0.05-0.07 мм. При нормальном раскладе моно было 0.02 под хон выделить.
Притир для цилиндра

вот результат
Притир для цилиндра

Онлайн-статус
ua3usy

Посмотреть профиль Отправить личное сообщение
На форуме с 26.08.2008, cообщений 125
Вичуга
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 08:51 / 02.04.12

увы да. чёт страшновато

Дмитрий Александрович

Посмотреть профиль Отправить личное сообщение
На форуме с 17.01.2008, cообщений 5
Троицк
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 09:45 / 02.04.12

А так
Притир для цилиндра

Онлайн-статус
ua3usy

Посмотреть профиль Отправить личное сообщение
На форуме с 26.08.2008, cообщений 125
Вичуга
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:44 / 02.09.12

Дмитрий Александрович писал(а):
А так
Притир для цилиндра



вполне неплохоSmile
