Реальная конструкторская задача.


Здесь видно, что при "взятии" ручки на себя, образуется момент с центром вращения = оси колес.
Момент передается кривым рычагом состоящим из палки-телескопа, вилки, болта и опорной дуги задней оси.
самое нагруженное место - вилка.
В этом месте нагрузка передается пластинами вилки. Причем нижняя работает на сжатие , а верхняя на изгиб. Видно что изгиб образуется от того, что середина верхней пластины опирается на опорную дугу.
не вдаваясь в сопромат скажу, что суммарная нагрузка, стремящаяся оторвать вилку от трубы - больше, чем приложенное тянущее усилие примерно в 100 раз...
По идее у вас должно ещё и болт сгибать.
Судя по усиленной в районе вилки трубе - сначала гнуло ее )))

Вариант решения.
1. выкинуть болт и вилку.
2. отверстие под болт рассверлить до диаметра толстого участка трубы.
3. толстый участок вставить в отверстие и приварить. а с передней стороны усилить П-образной треугольной косынкой.
3.а. как вариант можно эту часть конструкции сделать разборной, но это прорисовывать надо...
4. аппарат должен будет рулиться внутренней верхней тонкой трубой. Хомут объединенный с ручками мелкого толкателя, не должен зажимать внутреннюю трубу к наружной, а просто зажиматься на тонкой трубе и ограничивать ее перемещение вниз и вверх.
5. рулевая вал-сошка из толстой проволоки проходит внутри неподвижной трубы и фиксируется к верхней тонкой трубе хомутом из п.4.
6. дугу спинки фтопку, спинку закрепить на приваренную (прикрученную) трубу п.3. (3.а.)

Рисовать лениво, но если есть конкретные предложения...

Онлайн-статус
MEGADRON

Посмотреть профиль Отправить личное сообщение
На форуме с 18.11.2008, cообщений 95
Валенсия
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:03 / 07.10.11

А нет..не получится..посмотрите рисунок..труба мешает...Но идея хороша..Это про идею Человека в Тапке..а идея руллона, завод не особо желает менять раму и все что на ней находится..На ручку согласны лишь изза нареканий и возвратов...

Онлайн-статус
слон Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 27.04.2007, cообщений 239
Киев
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:08 / 07.10.11

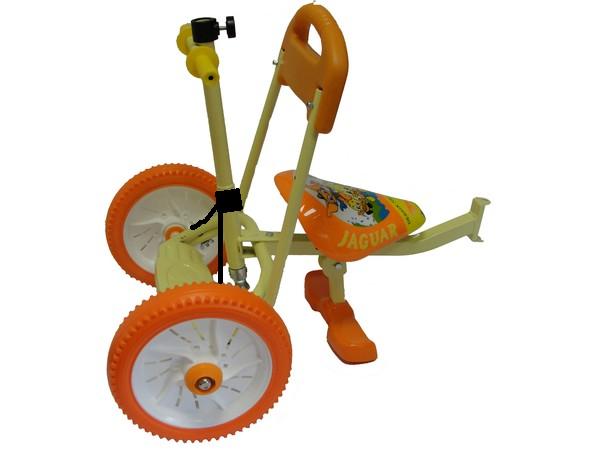

Низ оставить как есть .
Сделать дополнительный кронштейн.

Реальная конструкторская задача.

Плюс в том что можно усилить ранее выпущенные изделия.

Онлайн-статус
слон Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 27.04.2007, cообщений 239
Киев
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:11 / 07.10.11

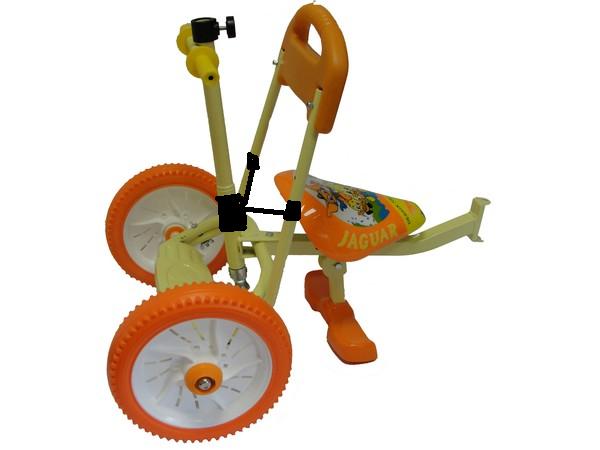

Или так
Реальная конструкторская задача.

Онлайн-статус
MEGADRON

Посмотреть профиль Отправить личное сообщение
На форуме с 18.11.2008, cообщений 95
Валенсия
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:12 / 07.10.11

Идея Слона не принималась изза того.что спинку в ее настоящем варианте убирают. Будут делать совмешенную с сидением.но вид пока не получал. Вот видите..задача простая,а вариантов множество.и куда интереснее думать..

Онлайн-статус
слон Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 27.04.2007, cообщений 239
Киев
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:16 / 07.10.11

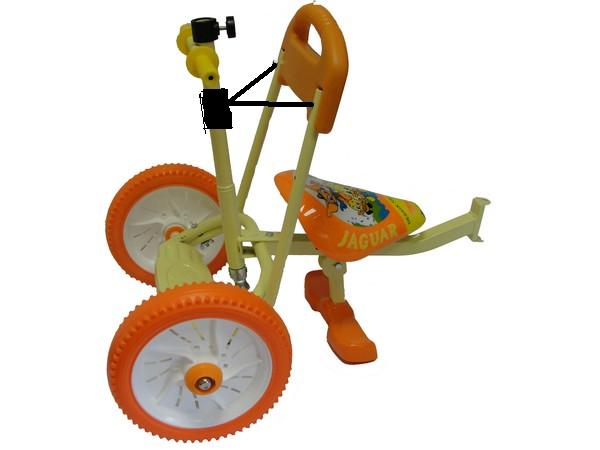

Тогда так
Реальная конструкторская задача.

Онлайн-статус
rullON

Посмотреть профиль Отправить личное сообщение
На форуме с 23.05.2008, cообщений 525
Рыбинск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:16 / 07.10.11

слон, вся эта ручка вращается вокруг болта который через вилку проходит.
Траектория движения ручки в том месте, где ты нарисовал (в горизонтальной плоскости) - дуга. Фиг какой кронштейн сюда прилепишь.
Человек в Тапке считает что трубу нужно жестко закрепить к раме. Но эта труба связана с рулевым колесом и мамашка ею подруливает чтоб мелкий куданить сам не зарулил))). Её нельзя жестко к раме, если не менять конструктивную схему руления...

Онлайн-статус
слон Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 27.04.2007, cообщений 239
Киев
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:26 / 07.10.11

Рулевая тяга к чему крепится?

Онлайн-статус
MEGADRON

Посмотреть профиль Отправить личное сообщение
На форуме с 18.11.2008, cообщений 95
Валенсия
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:28 / 07.10.11

Вот это уже конкретнее, завтра попробую подробнее фотки узлов запросить. и продолжим..И узнаю пожелания заказчиков..Спасибо всем за толковые идеи..Продолжение следует...

Онлайн-статус
Человек-в-Тапке

Посмотреть профиль Отправить личное сообщение
На форуме с 23.09.2008, cообщений 143
Москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:00 / 10.10.11

rullON писал(а):
слон, вся эта ручка вращается вокруг болта который через вилку проходит.
Траектория движения ручки в том месте, где ты нарисовал (в горизонтальной плоскости) - дуга. Фиг какой кронштейн сюда прилепишь.
Человек в Тапке считает что трубу нужно жестко закрепить к раме. Но эта труба связана с рулевым колесом и мамашка ею подруливает чтоб мелкий куданить сам не зарулил))). Её нельзя жестко к раме, если не менять конструктивную схему руления...


Ан нет, здесь я возражу! На предыдущей странице темы ясно видно, что крепление осуществляется двумя болтами и толстая трубка неподвижна, а всё-таки внутренняя крутится в ней.
Таки в чём проблема оси колёс? Даже если сделать в косынке вырез под ось, жесткость её будет гораздо выше, чем мы имеем сейчас.
Реальная конструкторская задача.

Кстати, я гарантирую, что следующей должна ломаться передняя вилка - у неё должны быть аналогичные траверсы, если это творчество того же "инженера" Smile
Впрочем, ждём более детального описания для дальнейшего флуда Smile

Онлайн-статус
MEGADRON

Посмотреть профиль Отправить личное сообщение
На форуме с 18.11.2008, cообщений 95
Валенсия
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 23:49 / 10.10.11

А можно картинку покрупнее. Я просто пока ответа от поставщиков не получил,поэтому и не добавляю ничего. Про переднюю вилку ничего не сказали пока.. к ней претензий не было. Пока добавлю Велек с грамотной ручкой и просто 3 д тренировку.

Реальная конструкторская задача.


Реальная конструкторская задача.


Реальная конструкторская задача.

Онлайн-статус
MEGADRON

Посмотреть профиль Отправить личное сообщение
На форуме с 18.11.2008, cообщений 95
Валенсия
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:38 / 31.10.11

Оживим тему.. Пожелания заказчика уточнились.Ручка должна быть такой,что бы велосипедом управлять одной рукой. В задней части велосипеда требуется разместить корзинку. Нарисовал такой вариант.

Реальная конструкторская задача.


Ну и 2 варианта ручки..Второй более продвинутый. Регулируется по наклону и при желании по высоте.

Реальная конструкторская задача.


Реальная конструкторская задача.


Где теперь будет отваливаться?

Реальная конструкторская задача.


А этот вариант не понравился изза ручки.

Реальная конструкторская задача.


Какие будут предложения по улучшению?

Онлайн-статус
Jin

Посмотреть профиль Отправить личное сообщение
На форуме с 21.07.2008, cообщений 461
Коряжма. Архангельской обл.
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 06:32 / 31.10.11

Можно у конкурентов подсмотреть.
Юзали вот такой велик, жестко и ежедневно, зимой и летом, ломалась только рулевая колонка (вылечил сваркой). Дуга поддерживающая ручку крепится на пластиковых защелках и путем её переворота под велосипед - получается домашняя игрушка-качалка. Трещины в креплении ручки всё-же появились, но ребенок к тому времени вырос из велосипеда.
Реальная конструкторская задача.


В таком варианте не нужно практически ничего изменять в конструкции, просто добавится одна деталь.
