Я тоже строю самокат, мотосамокат)

( Пред.  1, 2, 3, 4 )
Начать новую тему   Ответить на тему Подписчиков (4)
Форум » Самокаты, покетбайки и другие МИНИ » Я тоже строю самокат, мотосамокат)
Онлайн-статус
qrio

Посмотреть профиль Отправить личное сообщение
На форуме с 24.12.2009, cообщений 25
Чебоксары
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 22:36 / 29.03.10 | Последний раз редактировалось: qrio (22:43 / 29.03.10), всего редактировалось 2 раз(а)

Женёк писал(а):
Ой как то он висит с одной стороны,надо варить и с другой стороны крепеж ,а то на кочке оторвет нах.Резонатор бы сюда сварить ваще была бы ракета.Все пока,что хорошо получается.Жду продолжения...

Почему же оторвет? на триммерах такие движки тоже крепятся похожим образом) еще стартер сниму, чтобы снизить массу и момент, действующий в основном на крепление редуктора к пластине.
Honda писал(а):
Зачем консольно крепить двигатель, когда под "электростартером" имеются и место и болты для закрепления ещё одной стойки.

Вся суть консольного крепления в легком демонтаже двигателя, и при желании установка любого другого, 78мм. сцепление и крепление унифицированы)

Онлайн-статус
VAS

Посмотреть профиль Отправить личное сообщение
На форуме с 16.10.2008, cообщений 536
Архангельск
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 13:03 / 30.03.10

qrio писал(а):

Вся суть консольного крепления в легком демонтаже двигателя, и при желании установка любого другого, 78мм. сцепление и крепление унифицированы)

Всё это конечно хорошо. Тебе мотор надо каждый день снимать будет?
Вот примерно где отломится редуктор. И как просто сделать площадку.
У тебя мотор с нижним креплением, зачем идти трудными путями?

Я тоже строю самокат, мотосамокат)


Не забудь, что куда-то еще надо будет закрепить крыло.

Онлайн-статус
qrio

Посмотреть профиль Отправить личное сообщение
На форуме с 24.12.2009, cообщений 25
Чебоксары
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:20 / 25.05.10

Всем привет!
Долго я отсутствовал...
наконец-то дождался отпуска, появилось время заняться самокатом)
представляю фотоотчет проделанной работы...

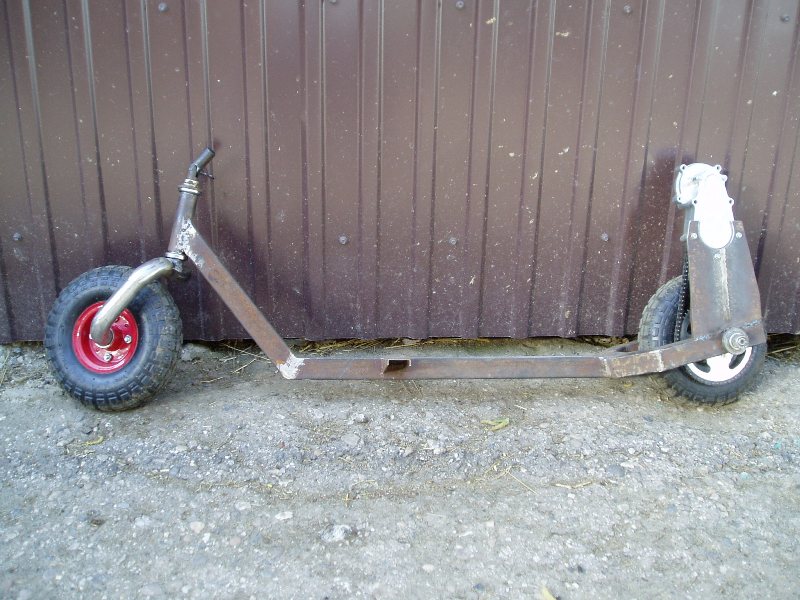

...закрепил редуктор, сварил и установил переднюю "вилку", закрепил тормозную машинку...
Я тоже строю самокат, мотосамокат)

...вот с чем работаем...
Я тоже строю самокат, мотосамокат)

...всетаки закрепил редуктор к раме так как и планировал...
Я тоже строю самокат, мотосамокат)

... и усилил пластину двумя косынками
Я тоже строю самокат, мотосамокат)

переднюю "вилку" решил сделать консольной...
Я тоже строю самокат, мотосамокат)

...это мой "шедевр"...)
Я тоже строю самокат, мотосамокат)

...ее сварил из двух "колен" и кусков водопроводной трубы, вварил выточенный на заказ болт диаметром 17мм (под подшипники)...
Я тоже строю самокат, мотосамокат)

собрав все вместе стало ясно. что рама длинновата, низковата (хребет цепляет даже небольшие бугорки), и проектировалась без учета такой конструкции передней "вилки"
Я тоже строю самокат, мотосамокат)

...и понеслось...
Я тоже строю самокат, мотосамокат)

...пилил, подгонял, прихватывал...
Я тоже строю самокат, мотосамокат)

...укоротил и перекроил хребет рамы, приподнял его чтобы не цеплять бугорки), загрунтовал...
Я тоже строю самокат, мотосамокат)

...и вот...
Я тоже строю самокат, мотосамокат)

...конструкция тут же испытана (за рулем сестренка)
Я тоже строю самокат, мотосамокат)

...подогнал платформу, установил двигатель, временный бак (на время пробной поездки)...
Я тоже строю самокат, мотосамокат)

...с глушителем окончательно еще не решено, пробую различные варианты, пока просто отвел трубку назад...
кстати электростартер успешно демонтирован, пришлось немного повозится, но без него намного лучше...
Я тоже строю самокат, мотосамокат)

...складывание рулевой колонки сделал наподобие гопедовской...
Я тоже строю самокат, мотосамокат)

...только без пружины, просто труба вверх и...
Я тоже строю самокат, мотосамокат)

...в сложенном состоянии помещается в багажник моей Калинки седан...
Я тоже строю самокат, мотосамокат)


При испытании проявились недостатки родного карбюратора, как и что я ни крутил, но стабильной работы мотора добиться не сумел, пробная и короткая поездка (без тормозов) прошла без травм, сильно не разгонялся, МС трогается нормально, проехал метров 50 и слетел тросик "газа". После пустить двигатель так и не смог( проверил, искра на месте, капнул бензина в цилиндр, заводится и тут же глохнет - походу засорился карб... вспомнил тут я про завалявшийся К60В от мопеда Карпаты, примерил...он подошел на стандартную переходную детальку почти как родной)
Закрепил тросик "газа", наполнил поплавковую камеру бензином и...
моторчик завелся с первого "дерга"!!! ура!! пригодился старенький карбик)
Вчера основательно подвел и закрепил тросики "газа" и "тормоза", подвел на руль провод выключения двигателя, слегка модернизировал глушитель и подготовил другой временный бензобак, с расчетом на первые основательные покатушки!)
Фотки испытания МС выложу как только оно состоится...

...жду ваших комментариев и вопросов...

антон д

Посмотреть профиль Отправить личное сообщение
На форуме с 08.07.2009, cообщений 13
тверь
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 07:33 / 25.05.10

На сколько я понимаю механику, на двигатель действуют 2 вида сил: а) реактивный крутящий момент(направленный против вращения звезды)+производные от него изгибающие моменты-их прекрасно выдержит массивная опора редуктора; б) силы, порождаемые прыгающей по кочкам неподрессоренной массой мотора-им достаточно было бы противопоставить пару легкосъемных трубчатых стоек от рамы к стартеру.

Онлайн-статус
qrio

Посмотреть профиль Отправить личное сообщение
На форуме с 24.12.2009, cообщений 25
Чебоксары
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:01 / 18.10.10

Фотки моего мотосамоката на сегодняшний день...
Я тоже строю самокат, мотосамокат)

Я тоже строю самокат, мотосамокат)

Я тоже строю самокат, мотосамокат)

Я тоже строю самокат, мотосамокат)

Я тоже строю самокат, мотосамокат)

Я тоже строю самокат, мотосамокат)

Я тоже строю самокат, мотосамокат)

Я тоже строю самокат, мотосамокат)

Я тоже строю самокат, мотосамокат)

Я тоже строю самокат, мотосамокат)

Я тоже строю самокат, мотосамокат)

Я тоже строю самокат, мотосамокат)

...жду ваших комментариев, вопросов...=)

Онлайн-статус
DmitriiSimson

Посмотреть профиль Отправить личное сообщение
На форуме с 26.03.2010, cообщений 11
Новосиб
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:37 / 18.10.10

Новый вариант намного эстетичнее, крепление двигателя более удачно!
Как ведут себя колеса(все пишут о их ненадежности)?

Онлайн-статус
qrio

Посмотреть профиль Отправить личное сообщение
На форуме с 24.12.2009, cообщений 25
Чебоксары
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 15:50 / 18.10.10

Спасибо) старался чтобы "смотрелось")
Колеса действительно кака, но за их цену большего и не ожидал)
Через пару выездов подкачал слегка колесо, сразу вылезла грыжа сбоку =( хорошо запасное колесико было куплено заранее...
А еще "резина" на колесах какая-то кривая...бьет, как я ни старался устранить...быстро ехать становится опасно, начинает "колбасить" руль, поэтому и поставил велосипедный, пошире.
Более устойчивым самокатик становится при езде сидя, "расколбас" пропадает, можно ускоряться сильнее) искал подходящие по размеру колеса от минибайка, новые только дороговато стоят =(.

vry Предупреждения : 1

Посмотреть профиль Отправить личное сообщение
На форуме с 15.07.2010, cообщений 559
москва
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 18:58 / 01.01.11

поскажите где покупалась цепь и звездочка ведомая? и какое колличество зубьев на ней?

ss

Посмотреть профиль Отправить личное сообщение
На форуме с 14.08.2010, cообщений 11
ковров
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 20:50 / 19.05.11

а у меня была идея взять ш52 срезать половину картера со стороны генератьра заместо вторичного вала сделать небольшой валик под звёздочку и присандалить всё это на обычный детский самокат с усиленной рамой и переделаным задом но так как нема генератора идея померла((сейчас ищу дешку а модель зачотная а заместо бака можно от ваза бачок для антифриза взять переделать краник окуратно расположить над двигом и закрыть всё пластиком.)

Онлайн-статус
qrio

Посмотреть профиль Отправить личное сообщение
На форуме с 24.12.2009, cообщений 25
Чебоксары
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 13:29 / 20.05.11

vry писал(а):
поскажите где покупалась цепь и звездочка ведомая? и какое колличество зубьев на ней?

Цепь со звездами, редуктором и мотором покупалась в комплекте...с рук, как говорится) от чего это все не знаю, но предполагаю...)

ss писал(а):
а у меня была идея взять ш52 срезать половину картера со стороны генератьра заместо вторичного вала сделать небольшой валик под звёздочку и присандалить всё это на обычный детский самокат с усиленной рамой и переделаным задом но так как нема генератора идея померла((сейчас ищу дешку а модель зачотная а заместо бака можно от ваза бачок для антифриза взять переделать краник окуратно расположить над двигом и закрыть всё пластиком.)

Хорошая идея...тоже думал о похожем...валяется где-то моторчик V501 от карпат...но жалко как-то пилить его)
Расширительный бачок от классики предполагался как бак...был куплен, но на МС как-то не к месту смотрелся...здоровый слишком.
Самокат пока стоит в кладовке...нет времени довести до конца(...т.к. занимаюсь моторизацией купленного не так давно шасси от детского квадрика - строю Монстро-квадрик=)
Я тоже строю самокат, мотосамокат)

http://www.youtube.com/watch?v=onkcW93tD5s
