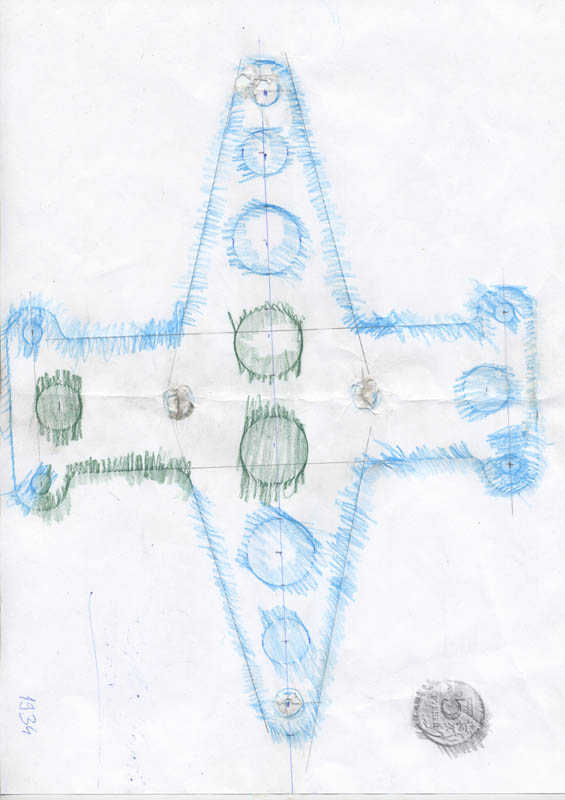

Решил вспомнить детство, когда для перерисовки рельефных картинок, накладывали на них лист бумаги и штриховали карандашом. Кронштейн крепления переднего крыла имеет не простую форму и к тому же сложно согнут. Приложив бумагу (где выступали заклёпки - прорвал лист для плотного прилегания), получил вот такой черновик:

Рига Мини. Кронштейн крепления переднего крыла.

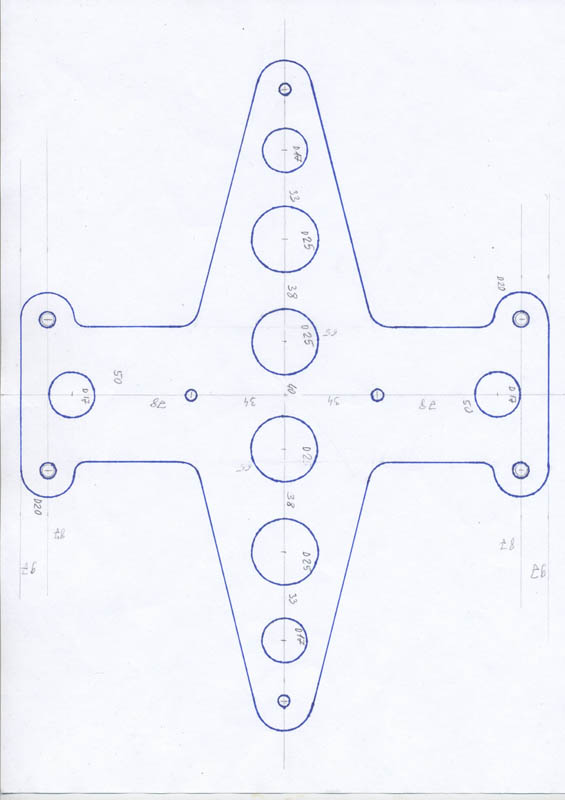

После промеров черновика, получил такой эскизик. Внешние размеры: 194х248. Может кому пригодится:

Рига Мини. Кронштейн крепления переднего крыла.

Онлайн-статус
Rox

Посмотреть профиль Отправить личное сообщение
На форуме с 07.02.2008, cообщений 75
Самара
Ответить с цитатой
Ссылка на это сообщение:
Добавлено: 00:17 / 29.03.11

полезное занятие, кому нибудь точно пригодится
