Зажигание СЛХ и свет для двигателей Д4-Д8 - это реально!!! |
( Пред. 1, 2, 3 ... 6, 7, 8, 9, 10, 11 След. ) |

|
Подписчиков (5) |
Форум » Электрическая система (ДВС) » Зажигание СЛХ и свет для двигателей Д4-Д8 - это реально!!!
|
Ссылка на это сообщение:
|
||
|
Добавлено: 18:46 / 19.02.10 У меня стоит вот такая микруха 3 амперная - http://pdf1.alldatasheet.com/datasheet-pdf/view/8661/NSC/LM2576T-ADJ.html нужно попробовать lm2596 очень впечатляют парамертры |
||
Ссылка на это сообщение:
|
||
|
Добавлено: 21:34 / 19.02.10 Вот, набросал схему (срисовал с зарядника). Номиналы резисторов не знаю, таблички с расшифровкой нет под рукой, но и без этого можно определить, что она стабилизирует - ток или напряжение, и подходит ли для питания СВД. |
||
|
Ссылка на это сообщение:
|
||
|
Добавлено: 07:57 / 20.02.10 | Последний раз редактировалось: Alex_S (16:20 / 20.02.10), всего редактировалось 2 раз(а) Стабилизатор напряжения; R5 и второй необозначенный резюк- делитель напряжения для того чтобы сделать стабильным боллее мение ток через светодиод необязательно делать стабилизатор тока ,можногобойтись и стабилизатором напряжения ( поскольку напряжение на выходе стабилизатора стабильно 1% ,а напряжение на светодиоде практически не меняетсяот от температуры 5%,если на выход стабилизатора напряжения подключить светодиод через резистор (на котором бы терялось 10% в тепло )получим довольно стабильный ток через светодиод ( ухудшится только кпд станет не 90 ,а 80%) ,но поскольку стабилизатор ШИМ необходим как согласуещее устройство ( согласование сопротивлений генератора исветодиода ) этими 10%можно принебреч. |
||
|
Ссылка на это сообщение:
|
||
|
Добавлено: 11:31 / 20.02.10 | Последний раз редактировалось: Jin (17:40 / 20.02.10), всего редактировалось 2 раз(а) Значит подойдет... А как его переделать в стабилизатор тока? Просто зарядников у меня много... так что простор для творчества имеется. |
||
|
Ссылка на это сообщение:
|
||
|

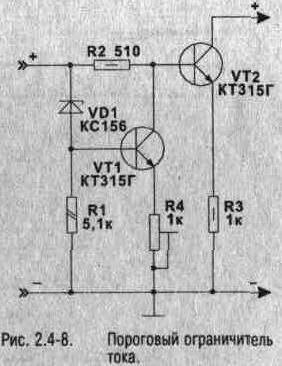

Добавлено: 15:33 / 20.02.10 а как вам такой ограничитель тока??? : " Работа ограничителя выходного тока на рис. 2.4-8 основана на шунтировании базовой цепи ключевого транзистора. При входном напряжении, не превышающем пороговое напряжение стабилитрона VD1, транзистор VT1 закрыт, к базе VT2 прилагается полное входное напряжение и выходной ток определяется резистором R3. Как только входное напряжение превысит пороговое напряжение стабилитрона VD1, открывается транзистор VT1, уменьшается напряжение на базе VT2 и уменьшается выходной ток. Крутизну вольт-амперной характеристики ограничителя можно регулировать резисторами R2, R4 (с увеличением R2 крутизна увеличивается, с увеличением R4 крутизна уменьшается). " |
||
|
Ссылка на это сообщение:
|
||
|
Добавлено: 15:47 / 20.02.10 Cхема неплохоя,но транзисторы нужны соответствующей мощности(на этих только 4 СВД по 20мА получится запитать) .  Тема волнует сознания людей,похоже нужно создать оную.
|
||
|
Ссылка на это сообщение:
|
||
|
Добавлено: 08:53 / 21.02.10 Сделать ШИМ стабилизатор можно датчик тока с усилителем и связать уровни и полярности сигналов и подать взамен Обратной связи по напряжению. На dealextreme есть все что нужно вопрос цены и времени для Д- ешки лучшим вариантом на мой взгляд является нужно лиш сделать корппус и выпрямитель с конденсаторным фильтром : http://www.dealextreme.com/details.dx/sku.11621 питание 3-18 в мощность 4 вт или около Там же есть и всяческие прибамбасы : стабилизаторы повышающие понижающие с гарантированным кпд,к тому же светодиоды самые современные топовые,уже 10- 12вт не вопрос уже в корпусе светит аж жуть . Врятли потратив немного времени можно сделать лучше чем у них ,к томуже если светодиоды импортные и стоят дороже стабилтизатора в разы на мой взгляд проще купить чем городить что уже сделано прверено и продается ,проблема в карте VISA и заказать. |
||
|
Ссылка на это сообщение:
|
||
|
Добавлено: 20:46 / 21.02.10 да, как все сложно, лучче спаять по схеме и не париться |
||
|
Ссылка на это сообщение:
|
||
|
Добавлено: 09:22 / 22.02.10
Найди даташит на эту микруху и там будет куча типичных ее включений, одно из них и будет стабилизатор тока. |
||
|
Ссылка на это сообщение:
|
||
|

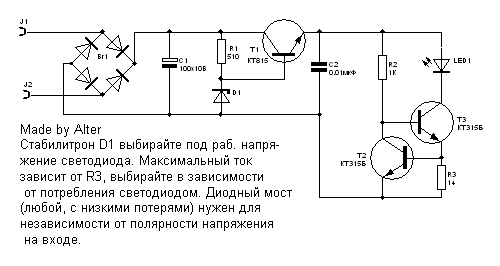

Добавлено: 09:55 / 22.02.10 вот стабилизатор, он достаточно мощный для норм светодиодов???(по 3вт): |
||
|
Ссылка на это сообщение:
|
||
|
Добавлено: 10:16 / 22.02.10 T3-(кт315) непотянет emancipee,я для тебя и тебе подобных рядУшком темку сделал,там бюджетная,простая и неприхотливая схемка,глянь мож понравится.
|
||
|
Ссылка на это сообщение:
|
||
|
Добавлено: 18:20 / 23.02.10 даа, вот эта тема http://www.dyr4ik.ru/forum/viewtopic.php?p=270028#270028 |
||
|
Ссылка на это сообщение:
|
||
|
Добавлено: 13:26 / 24.02.10 а если мотать обмотку зажигания проводом 0.23 какая нибудь изоляция слоёв нужна или нет? |
||
|
Ссылка на это сообщение:
|
||
|

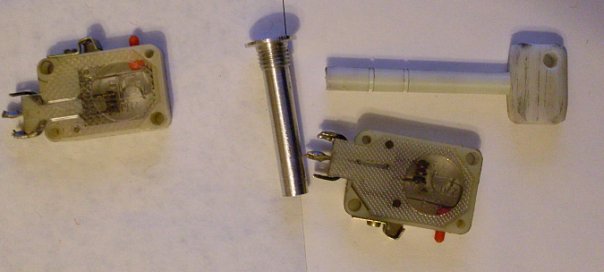

Добавлено: 19:52 / 25.02.10 я тут начал делать замок и ключ зажигания на мою ригу, сегодня выточил всё это. нашел переключатели, которые будут прерывать собственно цепь без ключа. я буду вешать их на провод обмотки зажигания не идущий на землю, они не перегорят????? ( 220 вольт, 4 ампера) |
||
|
Ссылка на это сообщение:
|
||
|
Добавлено: 17:05 / 26.02.10 Нет, не перегорят)) |
||
|
|
