Никелирование |
Подписчиков (0) |
![]()
Ссылка на это сообщение:
|
||

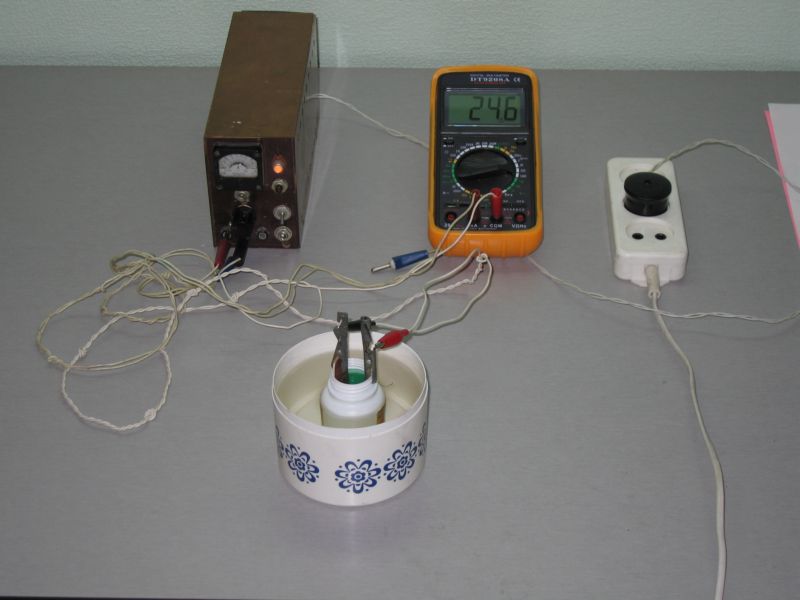

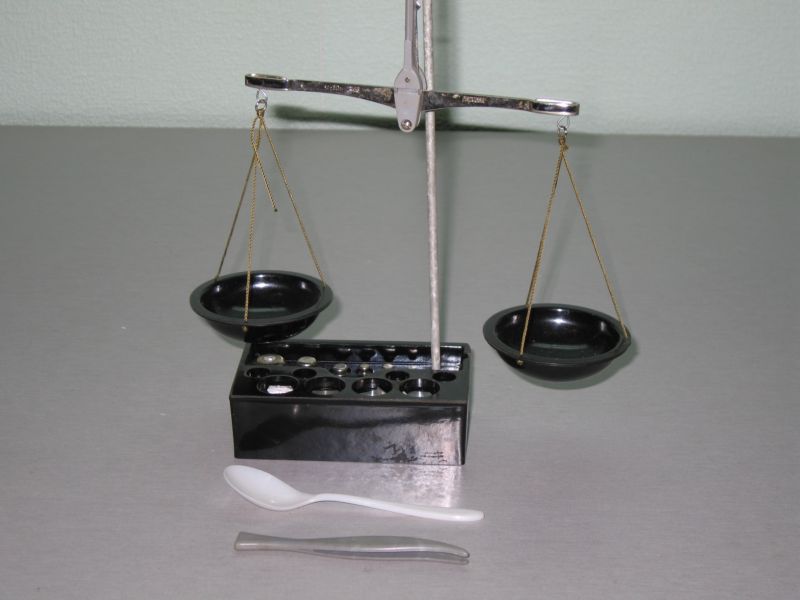

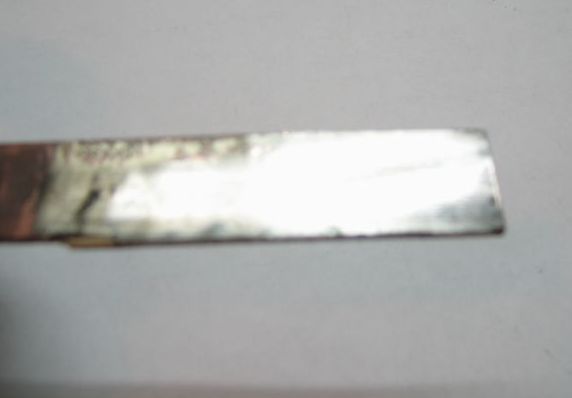

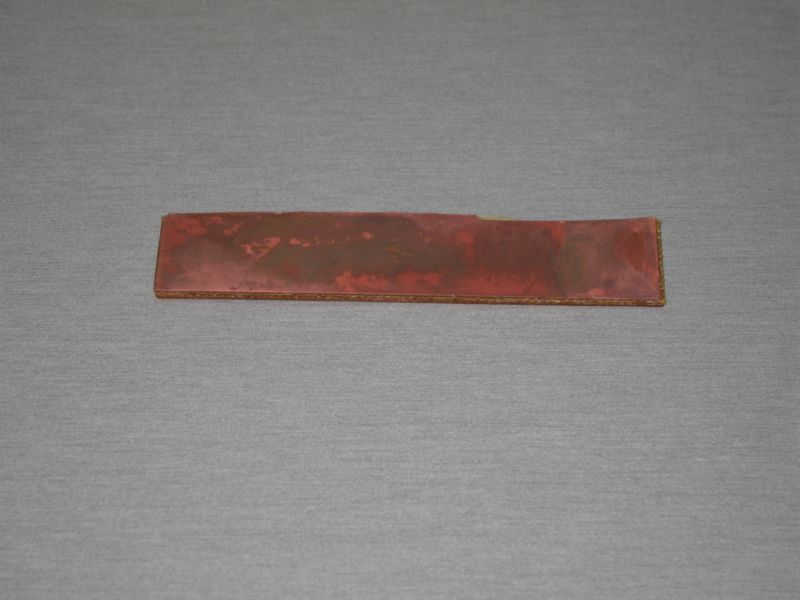

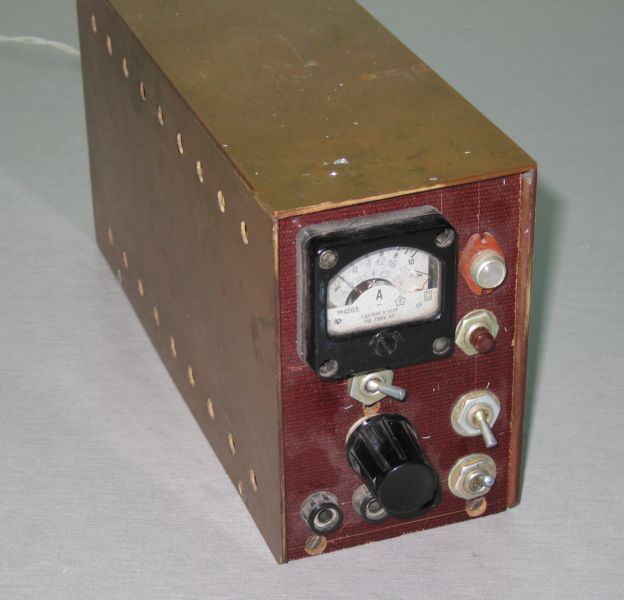

Добавлено: 22:24 / 08.11.09 В качестве катода возьмем кусок фольгированного текстолита. Предположим, что это стальная деталь покрытая медью. Для электролита нужны следующие реактивы: Сульфат никеля. Борная кислота. Хлорид натрия. (фотки, по понятным причинам, нет) Раствор готовим, как положено, в дистиллированной воде. Рективы взвешиваем не "на глаз". Желательно, использовать весы. Для питания подойдет любой БП с постоянным напряжение на выходе до 12 вольт. В качестве анода нужно исползовать пластину никеля. За неимением таковой, используется нихромовая. Установка в сборе. Готовый продукт... ...с отблеском на источник света. ...с отражением обьектива и лейбла фотоаппарата. |
||
![]()
Ссылка на это сообщение:
|
||
Добавлено: 23:03 / 08.11.09 Подробностей! Состав электролита очень интересен, время процесса и т.д. |
||
![]()
Ссылка на это сообщение:
|
||
Добавлено: 08:22 / 09.11.09 Состав электролита грамм вещества на литр р-ра: Сульфат никеля NiSO4- 140...200 Хлорид никеля NiCl2(можно заменять на хлорид натрия NaCl) - 30...40 Борная кислота H3BO3 - 25...40 Температура р-ра 20...55 гр. С (чем ближе к максимуму, тем активнее идет процесс и "плотнее" кладется металл). Ток 0.5 ...2 А\дм2 Все режимы взяты от сюда У меня электролитическая "ванна" емкостью 75 мл., соответственно всю рецептуру умножаем на коэффициэнт 0.075. Получилось, соответственно рецепту - 10 г., 2 г., 1.8 г. "Ванна" стоит в 0.5 л. емкости. В ней горячая вода, для поддержания температуры рабочего раствора. Размер детали 20х55 мм., 0.2х0.55 дм, 0.11 дм2, Ток, соответственно, 0.055...0.22 А. Я выставил ток 0.11 А. Время нахождения около 10 минут. Деталь покрывается не так быстро, как медью. Но уже через 1 минуту видно серебристый налет. Размышления по поводу практического применения. Цвет никеля, даже после полировки, не похож на цвет хрома. Хром "белее", никель "чернее" с синеватым оттенком, больше похож, наверно, на серебро. Из этого следует, что "подкрасить" никелем испорченую часть хромированной детали не получится - будет заметно и стремно. Подозреваю, что тоже самое будет с хромом, может не так заметно, но будет. Как новый слой ляжет на старый, с какими переходами? Вообщем-то надо хромировать\никелировать всю деталь. Самых крупных хромированных деталей на мото три - руль, ободы колес, глушители. Если брать в расчет их габатиты, то размер ванны должен быть минимум 800х800 мм., ну и рабочая толщина хотя бы 200 мм. Итого 128 литров. Если переложить это на сульфат никеля, то получится 20 кг. Неприемлемо. Есть второй вариант. Ванны иметь три, по размеру деталей. 1. Ободы колес. Какой-нибудь пластиковый тазик соответственного диаметра. Подвешиваем в 2-3 мм. от дна обод. Наливаем р-р. Несколько анодов по кругу. 2. Глушитель. Пластиковую канализационную трубу диаметром 125 мм. разрезаем вдоль. По бокам стенки из того-же пластика. Ну дальше понятно. 3. Руль. По геометрическим параметрам самая сложная деталь. Кладем на пол лист ДСП. На нем из пластелина лепим ванну по очертаниям руля. Укладываем ее полиэтиленовой пленкой. Во время электролиза все детали переодически переворачиваем. Третий вариант - от Вагнера. Кисточка\мочалка\губка с обмотанным гибким анодом и пропитанная электролитом. На детале минус, на мочалке плюс. Все это в маленьком тазике. Окунаем и трем (улыбаемся и машем) ![]() |
||
![]()
Ссылка на это сообщение:
|
||
Добавлено: 08:51 / 09.11.09 вообще хром синеватый а никель елтоватый если сравнивать две детали рядом, странный у вас никель получается ![]() |
||
![]()
Ссылка на это сообщение:
|
||
Добавлено: 09:25 / 09.11.09 Все предельно ясно и просто, вопрос только один(или два ![]() |
||
![]()
Ссылка на это сообщение:
|
||
Добавлено: 11:00 / 09.11.09 Не ожидал получить такой вопрос от москвича. Уж, если я в своей деревне, то в столице... Нашел в Волгограде фирмочку, работает только с безналом, т. (8442) 95-79-69 , фасовки хромового ангидрида и сернокислого никеля 0.5 и 20 кг. |
||
![]()
Ссылка на это сообщение:
|
||
Добавлено: 11:26 / 09.11.09 У нас к сожалению тоже просто так это в магазине не купишь. Надо искать фирму, которая продаст тебе этот хромовый ангидрид в нормальной фасовке, а не от 50 кг. А поскольку столица, то в основном с частником ради пары баночек и разговаривать никто не будет... |
||
![]()
Ссылка на это сообщение:
|
||
Добавлено: 11:33 / 09.11.09 +1 У нас в Москве в розницу ни никеля, ни цинка, ни ,блин, чего-то простого но не бытового не найти. |
||
![]()
Ссылка на это сообщение:
|
||
Добавлено: 11:47 / 09.11.09
Ну дык, ясно ![]() ![]() С другой стороны, все понятно. Наборчик реактивов у них... хватит чтобы снести любое строение или отравить небольшой город. |
||
Подписчиков (0) |
|
Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах |
© ДЫРЧИК.РУ 2018 info@dyr4ik.ru |
|
Мобильная платформа для втуберов |
