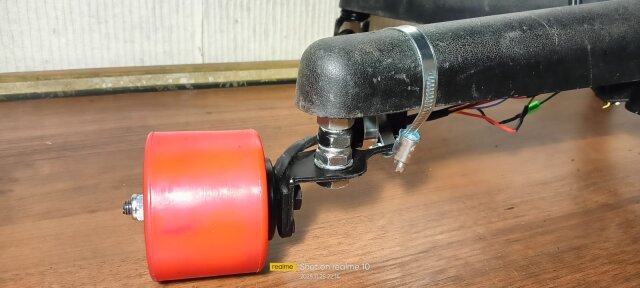

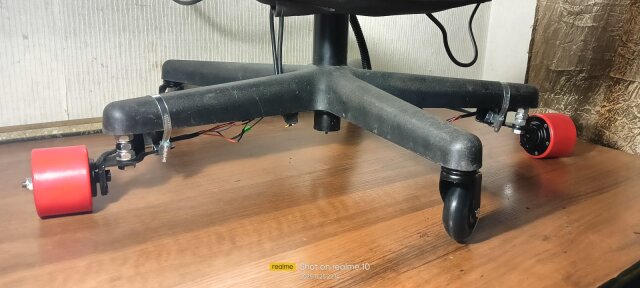

Добавлено: 19:33 / 25.11.25 Три опоры рассверлили под диаметр 11мм и установили три новых колеса. Мотор-колёса повисли в воздухе на 20мм А кресло стало как ртуть катучим, ловит малейший уклон и катится. Ни на одном столе не может удержаться, скатывается... [url="https://imageup.ru/img163/5069363/kreslo-elektricheskoe18.jpg.html"][/url] Всё готово для нового тестирования. Установлены 3 новых колеса и моторколёса опущены под общий уровень |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 00:12 / 26.11.25 Не удержался поездил по комнате. Ну вот другое дело !!! :wow: Едет и управляется отлично. Немного не хватает мощности при старте...не рвёт с места, а натужно преодолевает начальное движение , потом катится легко. Хочется иметь задний ход, но его отсутствие частично компенсируется разворотом на месте. Можно теперь и видео снять, хотя бы на лестничной площадке - на улице асфальт уже прикрыт снегом... Тормозить очень удобно ногами и ноги держать на двух лучах очень удобно... |
|||
|
Ссылка на это сообщение:
|
|||
|

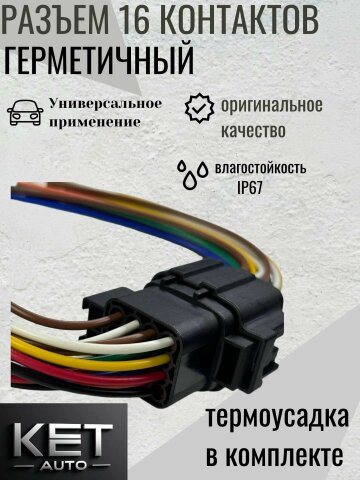

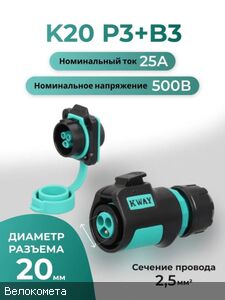

Добавлено: 00:38 / 26.11.25 Никак не отослать заказ, у заказчика новые идеи. Нужно что бы электросумка внутри которой контроллер и АКБ быстро отсоединялась от велосипеда на гидрозащитных штепсельных разъёмах. А в электросумку НАМИНУТОЧКУ ныряет 18 штук проводов - из которых три толстых силовых. Значит эту уйму нужно вывести на два штепсельных разъёма 15 и 3. И вот что я подобрал: [url="https://imageup.ru/img67/5069422/shr16-gidro-2.jpg.html"][/url] [url="https://imageup.ru/img194/5069423/shr-3-25mm-kv2.jpg.html"][/url] |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 19:01 / 26.11.25 Получилось не только перспективно, но и весело... РУТУБ https://rutube.ru/video/3d8193689aa63eaf1e137823179e993b/?r=wd ЮТУБ https://youtu.be/ZQWkVsBYZsE?si=8GxaS9dzTk5CrRHR |
|||
|
Ссылка на это сообщение:
|
|||
|

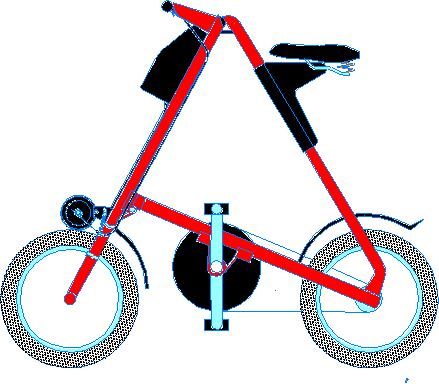

Добавлено: 16:03 / 30.11.25 Другой Стридовод выдвинул предложение ставить фрикцион на переднее колесо, ближе к электросумке, которая на руле. Но кончик крыла придётся отрезать. На переднем колесе не требуется субъективно двигать, устанавливать привод - встаёт однозначно по профилю трубы. Установка однозначная и всегда одинаковая и места много, нет мешающего ремня. Тросик сцепления прямой и короткий до руля... Мотор будет принимать грязь с дороги от одного колеса, а не от двух. И похоже можно обойтись без импортного и дорогого хомута - одна лазерка и и стальные червячные хомуты... Попробую спроектировать такой вариант...к тому же можно установить мощный моторколесо 92мм - места много. [url="https://imageup.ru/img233/5070455/strida-s-perednim-friktsionom.jpg.html"][/url] |
|||
|
Ссылка на это сообщение:
|
|||
|

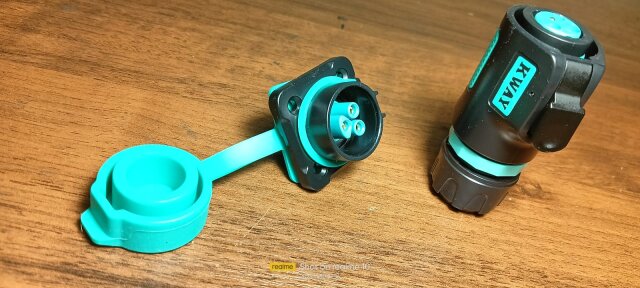

Добавлено: 22:22 / 30.11.25 Приехал разъём для силовых проводов. Шикарная вещь !! [url="https://imageup.ru/img183/5070521/razieem.jpg.html"][/url] |
|||
|
Ссылка на это сообщение:
|
|||
|

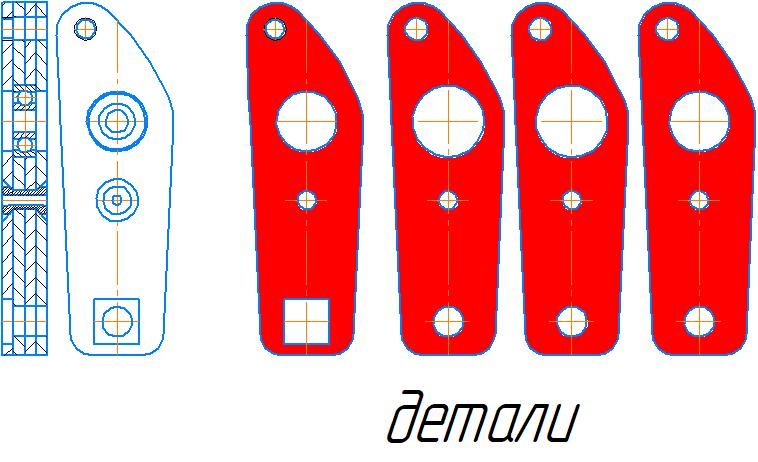

Добавлено: 14:41 / 01.12.25 Вот так выглядит подвеска фрикциона: Кронштейн фрикциона решили сделать на подшипнике. Подшипникодержатель сформирован из лазерных отверстий вопреки традиционной расточки. Набран кронштейн из трёх листов и скреплён всего одной заклёпкой. Четыре лазерных листа позволили сформировать квадратное отверстие не на всю глубину - 3мм и резьбовое отверстие на глубину 3мм и листы позволили зажать подшипник... B-) [url="https://imageup.ru/img207/5070634/kronshtein-friktsiona-velokomety.jpg.html"][/url] |
|||
|
Ссылка на это сообщение:
|
|||
|

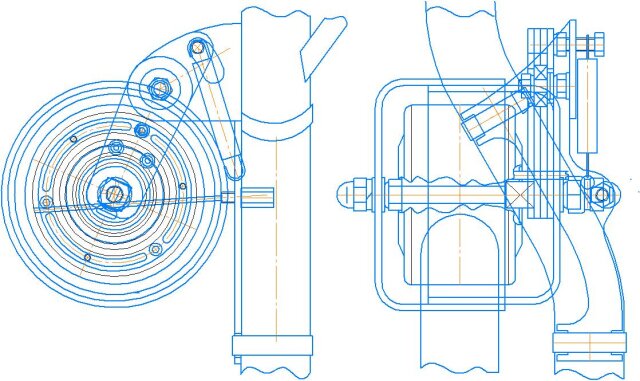

Добавлено: 16:38 / 01.12.25 Окончательный чертеж-Белок общего вида переднего фрикциона на Стриду. Можно приступать к железу. [url="https://imageup.ru/img246/5070636/obshchii-vid-sborki-friktsiona-velokomety.jpg.html"] [/url] |
|||
|
Ссылка на это сообщение:
|
|||
|

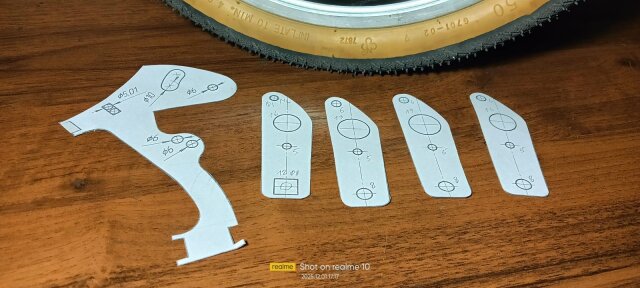

Добавлено: 21:25 / 01.12.25 Ну вот принтер, бумажки, болгарка, металл: |
|||
|
Ссылка на это сообщение:
|
|||
|
Добавлено: 12:05 / 02.12.25 Приехал и второй разъём. Электросумка соединяется с электровелосипедом 18-ю проводами через два разъёма... %-) |
|||
|
Ссылка на это сообщение:
|
|||
|

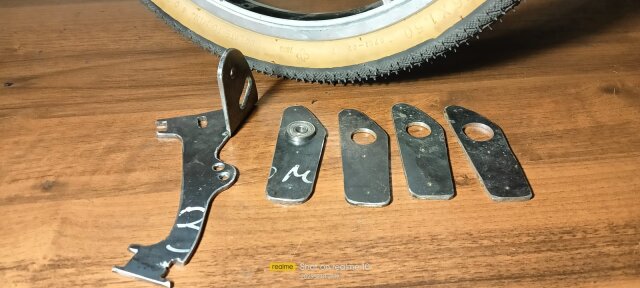

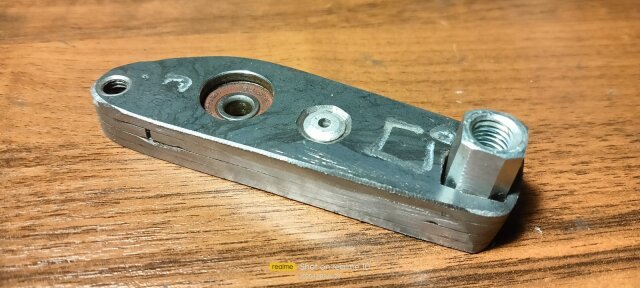

Добавлено: 18:56 / 02.12.25 Вот такой получился кронштейн с квадратным отверстием и с подшипником. Поскольку имеется всего одна заклёпка, подшипник можно вынуть в случае замены, достаточно просто развернуть листы веером... B-) |
|||
|
Ссылка на это сообщение:
|
|||
|

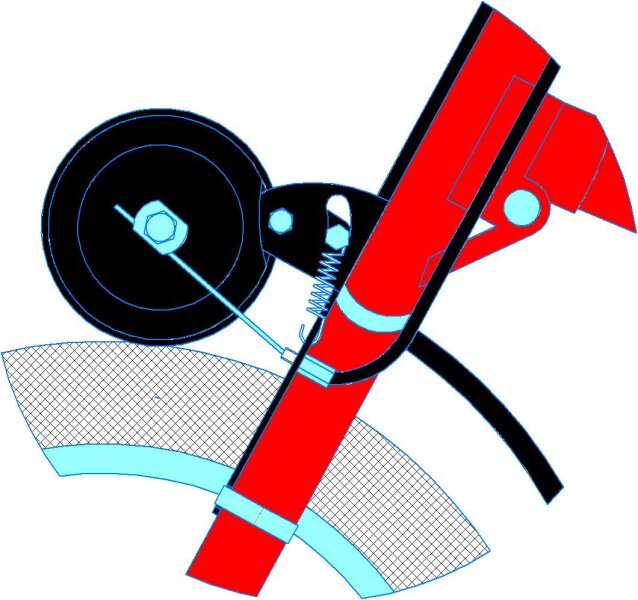

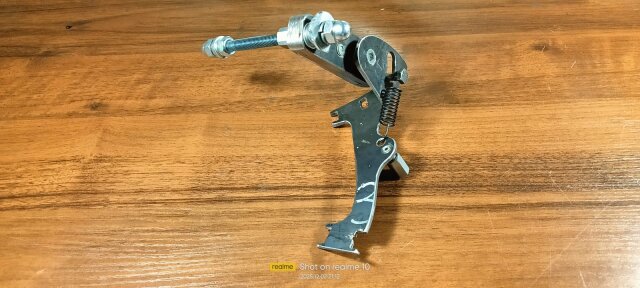

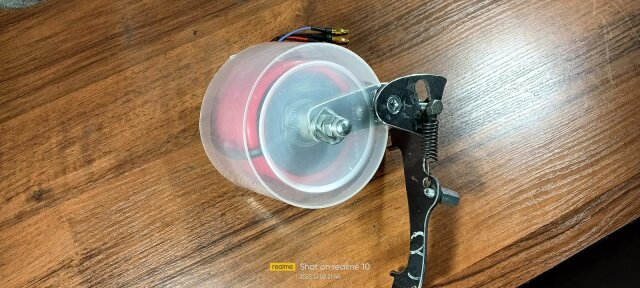

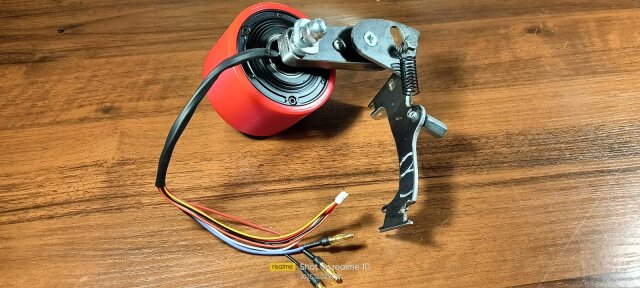

Добавлено: 21:57 / 02.12.25 Всё в сборе: [url="https://imageup.ru/img171/5070829/kronshtein-friktsiona-velokomety3.jpg.html"][/url] Схема обратная - пружина вывешивает мотор над покрышкой колеса, обеспечивая полноценный педальный ход - трос сцепления будет преодолевать усилие пружины и прижимать мотор к покрышке колеса в режиме езды на моторе. Ну и вишенка на торте !!! Брызгозащитное крыло!!!!! B-) B-) B-) [url="https://imageup.ru/img205/5070835/kronshtein-friktsiona-velokomety5.jpg.html"][/url] |
|||
|
Ссылка на это сообщение:
|
|||
|

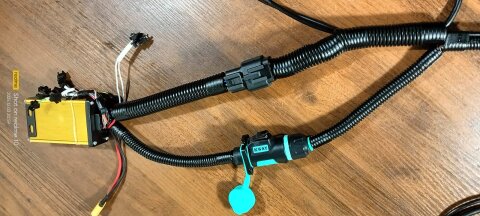

Добавлено: 14:47 / 03.12.25 18 спутанных проводов идут к контроллеру -задача навести порядок и вывести на два штепсельных разъёма. |
|||
|
Ссылка на это сообщение:
|
|||
|

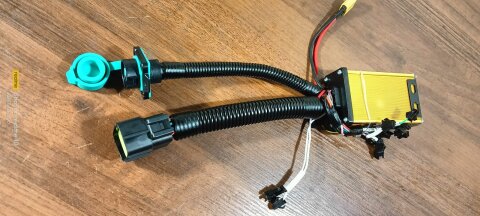

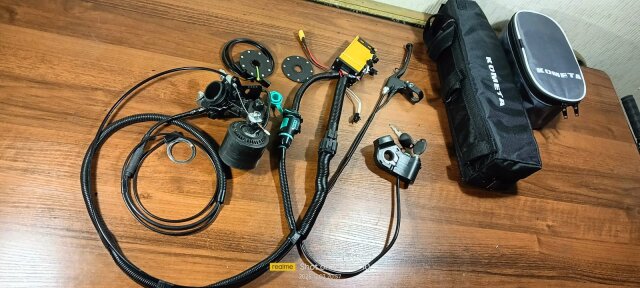

Добавлено: 21:33 / 03.12.25 Ух, чуть не запутался. Подключил АКБ всё исправно заработало. На силовой разьём идёт три провода, на 16-и канальный разъём удалось вместо 15-и пустить 13 проводников, за счёт объединения - три провода остались в резерве. [url="https://imageup.ru/img292/5071048/zzz.jpg.html"][/url] |
|||
|
Ссылка на это сообщение:
|
|||
|

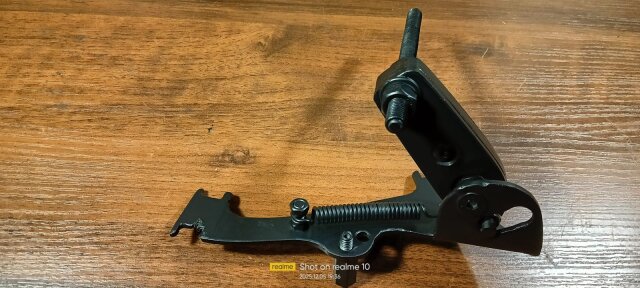

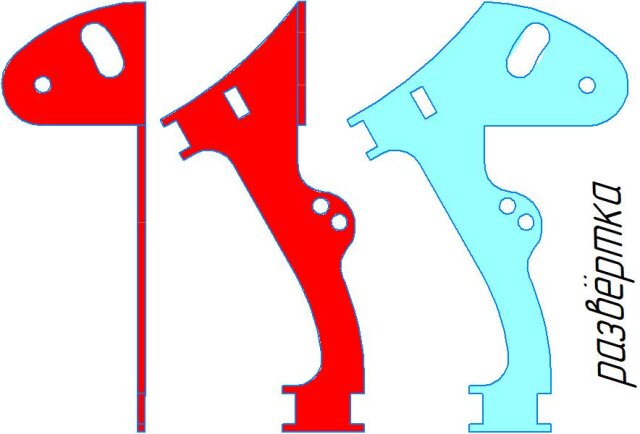

Добавлено: 19:46 / 05.12.25 Подвеску установили на велосипед , но оказалась слишком далеко от рулевой стойки и пружина торчит снаружи. Подвеску компактно доработали, пружину убрали во внутрь и перевели на стандартную жигулёвскую [url="https://imageup.ru/img57/5071504/podveska-friktsiona-velokomety2.jpg.html"][/url] |
|||
|
|
